本例介紹的觸摸式電子開關電路，采用二線制接法，可以方便地取代普通機械燈開關。
　　電路工作原理

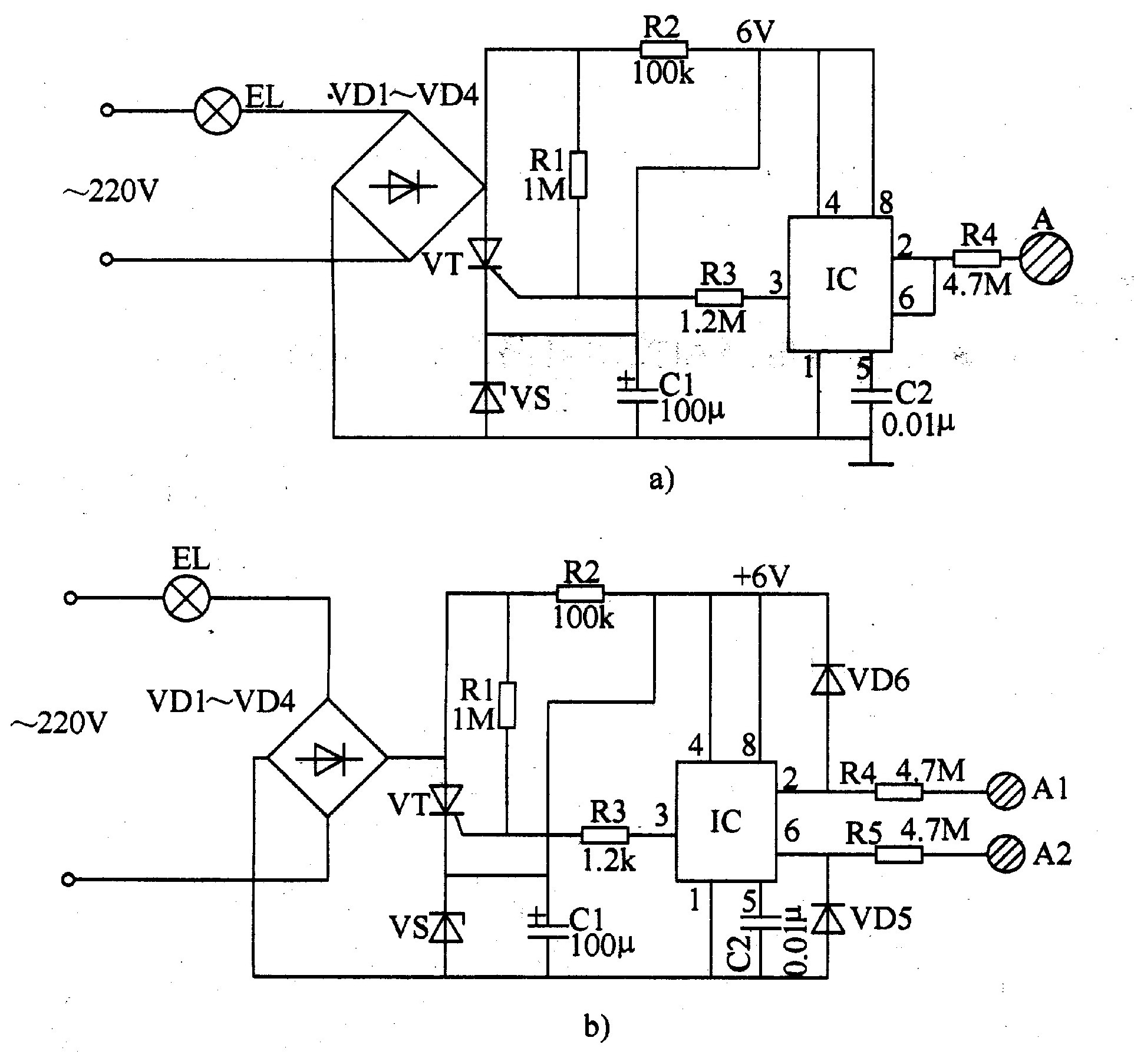

　　該觸摸式電子開關電路由時基集成電路IC(NE555)、晶閘管VT、整流二極管VDl-VD4、穩壓二極管VS等組成，如圖3-44所示。

　　交流220V電壓經VDl-VD4整流、電阻器R2限流降壓、VS穩壓和電容器Cl濾波后，產生6V左右的直流電壓，作為IC的工作電壓。由于此時晶閘管VT處于截止狀態，流過照明燈EL的電流較小，故EL無法點亮。
　　當用手觸摸電極片A(雙電極型電路應觸摸電極片A1)時，人體感應的雜波信號加至IC的2腳，使IC內部的觸發器翻轉，其3腳輸出高電平，使VT導通，照明燈EL點亮。
　　再次用手觸摸電極片A(雙電極型電路應觸摸電極片A2)時，lC的3腳變?yōu)榈碗娖?，使VT截止，照明燈EL熄滅。
　　元器件選擇
　　R2選用1/2W碳膜電阻器;其余各電阻器均選用1/4W碳膜電阻器。
　　Cl選用耐壓值大于16V的鋁電解電容器;C2選用普通滌綸電容器。
　　VDl-VD4均選用1N4007型整流二極管;VD5和VD6均選用1N4148型開關二極管。
　　VS選用lW、6V穩壓二極管，例如1N4735、2CW2lB、2CWlO2等型號。
　　VT選用3A、400-600V的晶閘管。
　　IC選用NE555型時基集成電路。
　　觸摸電極片可以用薄銅片自制。
