本例介紹一款采用555時基集成電路制作的觸摸式電子開關，它具有操作方便 (觸摸一下即接通)、能延時自動關斷等特點，可用于控制廚房用排風扇、衛生間用換氣扇和樓道、走廊等處的照明燈。
　　電路工作原理

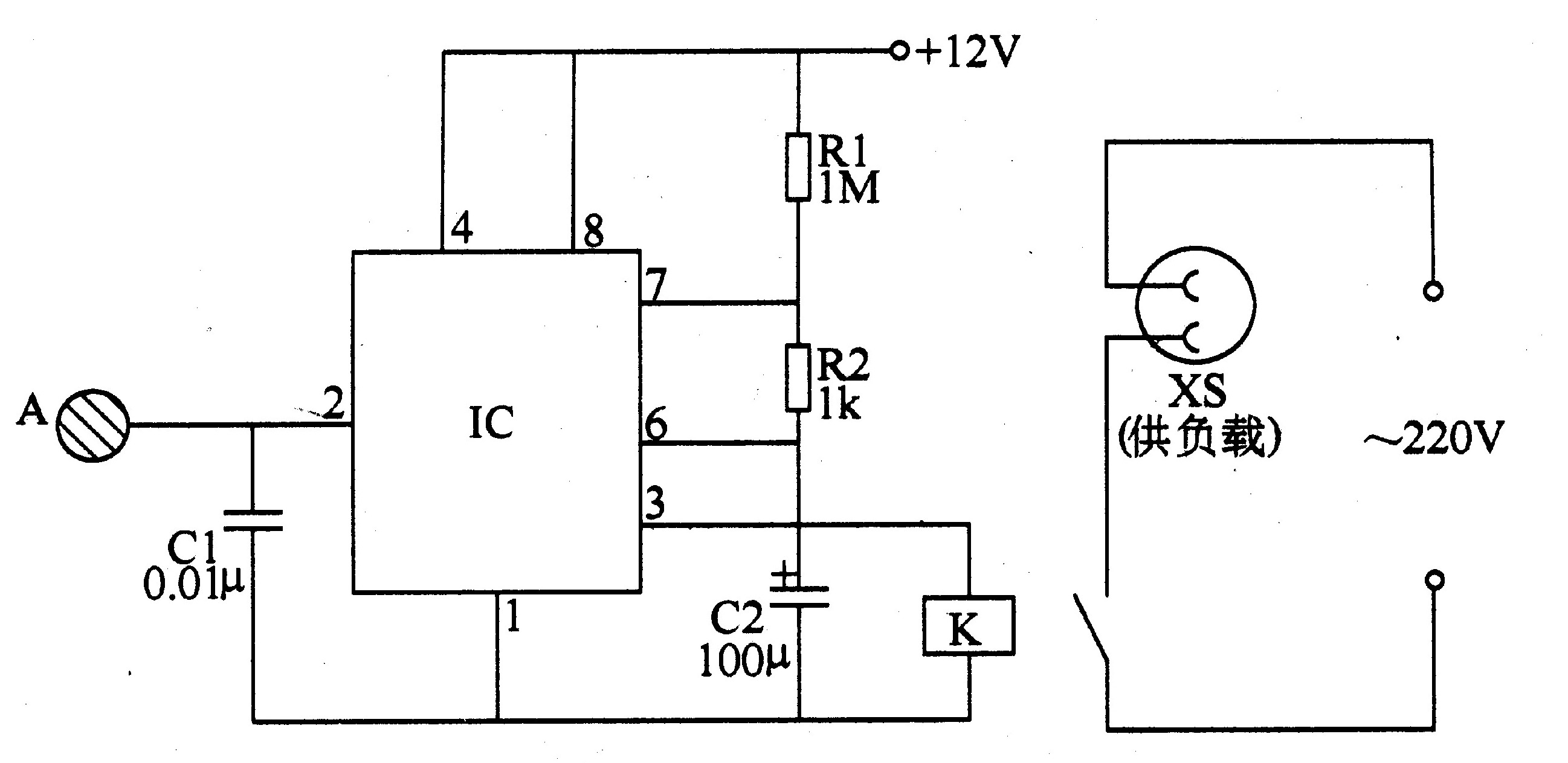

　　該觸摸式電子開關電路由觸摸電極片A、時基集成電路IC、電容器C1、C2、電阻器Rl、R2和繼電器K組成，如圖3-43所示。

　　在末觸摸電極片A時，IC和外圍元件組成的單穩態觸發器處于穩態，3腳輸出低電平，K處于釋放狀態，負載 (排風扇或照明燈等)不工作。
　　當用手觸摸一下觸摸電極片A時，人體的感應信號加至IC的2腳，使單穩態觸發器翻轉，由穩態變?yōu)闀簯B(tài)，IC的3腳輸出高電平，使K吸合，其常開觸頭接通負載的工作電源。與此同時，+l2V電壓經Rl和R2對C2充電，使IC的6腳電壓不斷上升。當C1兩端電壓充至8V(約2min左右)時;單穩態觸發器又變?yōu)榉€(wěn)態，IC的3腳變?yōu)榈碗娖?，K釋放，負載斷電而停止工作。
　　調整C1的容量，可改變單穩態觸發器觸發的靈敏度。
　　元器件選擇
　　Rl和R2選用1/8W碳膜電阻器或金屬膜電阻器。
　　Cl選用獨石電容器或滌綸電容器;C2選用耐壓值為16V的鋁電解電容器。
　　IC選用NE555或5G1555、μA555型時基集成電路。
　　K選用JRX-l3F型l2V直流繼電器。
