本例介紹一款采用分立元器件制作的觸摸式電子開關，它具有簡單易制、使用安全可靠等特點，可用于控制照明燈、排風扇等家用電器。
　　電路工作原理

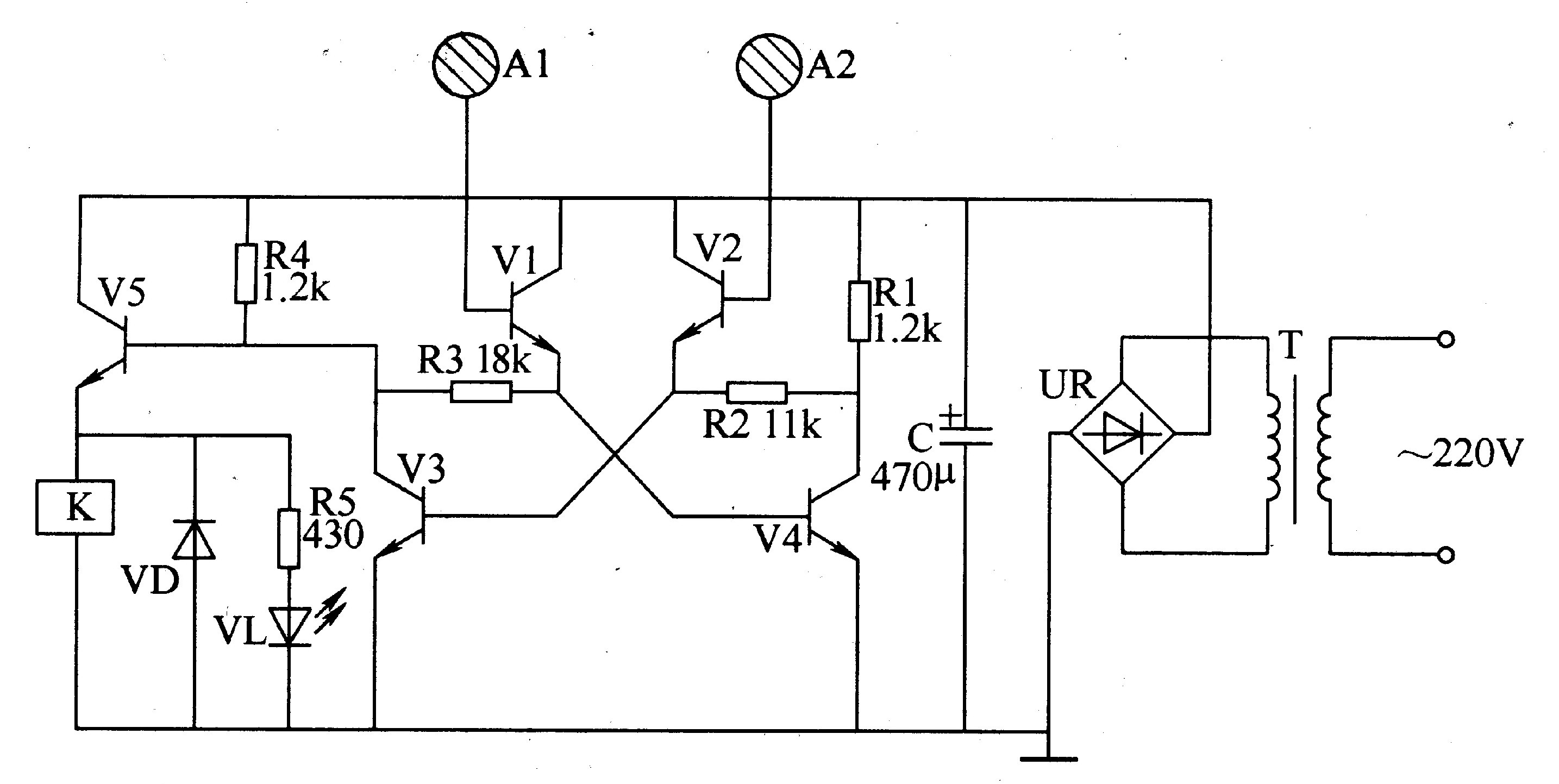

　　該觸摸式電子開關電路由電源電路、觸發控制電路和控制執行電路 (開關電路)組成，如圖3-42所示。

　　電源電路由電源變壓器T、整流橋堆UR和濾波電容器C組成。
　　觸發控制電路由觸摸電極片Al、A2、晶體管Vl-V4和電阻器Rl-R4組成，其中V3、V4和Rl-R4組成雙穩態觸發器。
　　控制執行電路由晶體管V5、電阻器R5、二極管VD、繼電器K和發光二極管VL組成。
　　交流220V電壓經T降壓、UR整流及C濾波后，為觸發控制電路和控制執行電路提供9V直流電壓。在接通電源瞬間，V4截止，V3導通，V5截止，K處于釋放狀態，負載不工作。
　　當用手觸摸飽極片Al時，人體感應信號經Vl放大后使V4受觸發而導通，V3截止，V5導通，K吸合，其常開觸頭將負載的工作電源接通。再用手觸摸一下電極片A2時，人體的感應信號經V2放大后，使V3導通，V4和V5截止，K釋放，將負載的工作切斷。
　　VL在K吸合、負載通電工作時點亮，在K釋放時熄滅。
　　元器件選擇
　　Rl-R5選用1/4W的碳膜電阻器或金屬膜電阻器。
　　C選用耐壓值為16V的鋁電解電容器。
　　VD選用IN4001型硅整流二極管或2CPlO型硅普通二極管。
　　UR選用lA、5OV的整流橋堆，也可用4只1N4001或2CPlO橋接后代替。
　　VL選用φ5mm發光二極管。
　　Vl-V4均選用Sg013或3DG6型硅NPN晶體管;V5選用3DGl2或S805O型NPN晶體管。
　　T選用1-3W、二次電壓為gV的電源變壓器。
　　K選用JRX-13F型9V直流繼電器。若控制較大的功率負載，則可用K的常開觸頭通過控制交流接觸器來控制負載。
