本例介紹一款采用CMOS數宇電路制作的觸摸式電子開關，它可用來控制照明燈和排風扇等小功率電器。
　　電路工作原理

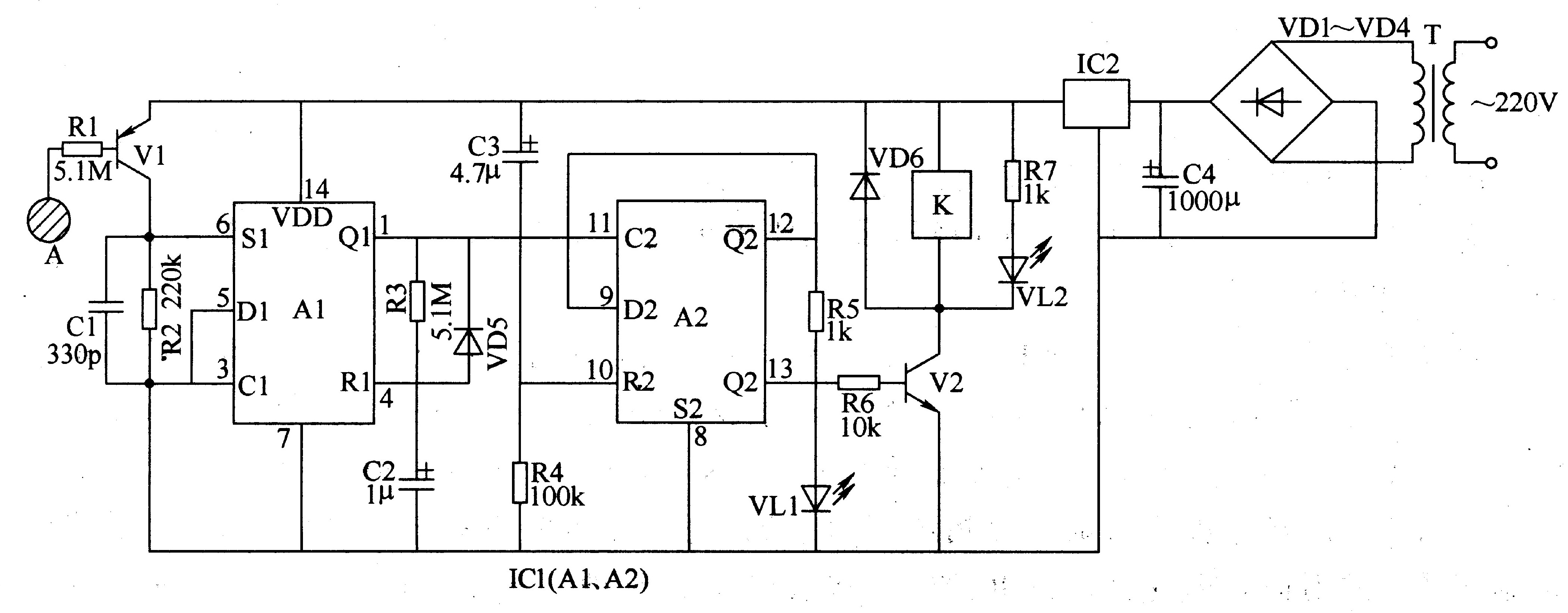

　　該觸摸式電子開關電路由電源電路、觸摸控制輸人電路、單穩態觸發器、雙穩態觸發器和控制執行電路組成，如圖3-41所示。

　　電源電路由電源變壓器T、整流VDl-VD4、濾波電容器C4和三端穩壓集成電路IC2組成。
　　觸摸控制輸人電路由觸摸金屬片A、電阻器R2和晶體管Vl組成。
　　單穩態觸發器由雙D觸發器集成電路ICl內部的一個D觸發器 (Al)和電阻器R2、R3、電容器Cl、C2、二極管VD5組成。
　　雙穩態觸發器由ICl內部的另一個D觸發器 (A2)和電阻器R4、R5、電容器C3、發光二極管VL1組成。
　　控制執行電路由晶體管V2、繼電器K、二極管VD6、電阻器R6、R7和發光二極管VL2組成。
　　交流220V電壓經T降壓、VDl-VD4整流、C4濾波及IC2穩壓后，產生+6V電壓，作為繼電器K、ICl和Vl的工作電源。
　　每次接通電源時，由R4和C3產生的復位高電平脈沖加至雙穩態觸發器A2的10腳(R2端)，使A2復位，其Q2輸出端 (13腳)輸出低電平，使V2截止，繼電器K不吸合，其常開觸頭處于斷開狀態，受控的用電器不工作。此時VLl點亮，VL2不發光。
　　當用手觸摸一下金屬片A時，人體的感應信號通過Vl放大后在單穩態觸發器Al的S1端 (6腳)產生一個高電平脈沖，使A1翻轉，其Q1輸出端 (1腳)輸出一個高電平脈沖給A2，使A2翻轉，其Q2輸出端由低電平變?yōu)楦唠娖?，便V2導通，K吸合，其常開觸頭將用電器的工作電源接通，同時VLl熄滅，VL2點亮。
　　再觸摸一下金屬片A，則電路又恢復為原來狀態，V2截止，K釋放，VLl點亮，VL2熄滅。
　　元器件選擇
　　Rl-R7選用1/4W碳膜電阻器或金屬膜電阻器。
　　Cl選用高頻瓷介電容器;C2選用鉭電解電容器或優質鋁電解電容器;C3和C4均選用耐壓值為16V的鋁電解電容器。
　　VDl-VD4均選用1N4007型硅整流二極管;VD5和VD6均選用1N4148型硅開關二極管。
　　VLl和VL2均選用φ5mm的普通發光二極管，其中VLl選紅色，VL2選綠色。
　　Vl選用S9012型硅PNP晶體管;V2選用C8050或3DGl2型硅NPN晶體管。
　　ICl選用CD4013型雙D觸發器集成電路;IC2選用LM7806型三端集成穩壓器。
　　T選用3-5W、二次電壓為8-lOV的電源變壓器。
　　K選用6V直流繼電器 (其觸頭容量應視負載的功率大小而定)。
