本例介紹一款采用CD4017數字集成電路和晶閘管等制作的觸摸式開關，使用時用手觸摸一下控制電極，電子開關即動作 (接通或斷開)，與普通機械式開關的控制功能相同，可用于控制照明燈、排風扇等電器。
　　電路工作原理

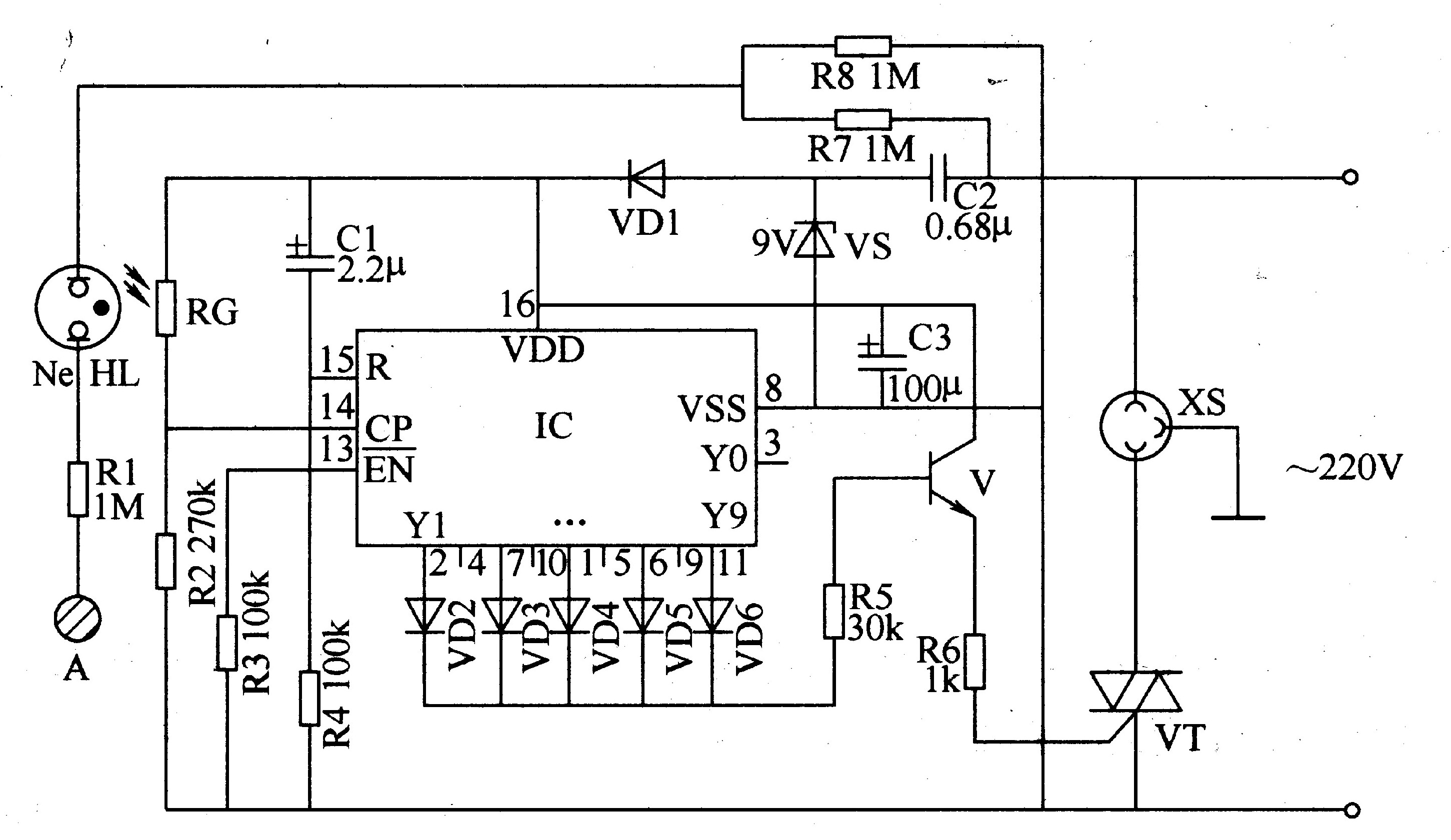

　　該觸摸式開關電路由電源電路、觸摸控制輸人電路、計數器電路和控制執行電路組成，如圖3-40所示。

　　電源電路由降壓電容器C2、整流二極管VDl和穩壓二極管VS組成。
　　觸摸控制輸入電路由觸摸電極A、電阻器Rl、R2、R7、R8、氖指示燈HL和光敏電阻器RG等組成。
　　計數器電路由計數/分配器集成電路lC和電阻器R3、M、電容器Cl、二極管VD2-VD6等組成。
　　控制執行電路由晶體管V、晶閘管VT和電阻器R5、R6等組成。
　　交流220V電壓經C2降壓、VS穩壓及VDI整流后，產生VDD(8·4V)直流電壓，作為lC和V的工作電源。
　　剛接通電源時，由于Cl和R4的微分作用，在IC的R端 (復位端)將產生復位高電平脈沖，便IC清零復位，其Yl-Y9輸出端 (該電路只使用了Yl、Y3、Y5、Y7和Y9端，而Y2、Y4、Y6、Y8端懸空未用)均輸出低電平，V和VT截止，輸出插座XS處于斷電狀態。
　　當用手指觸摸電極片A時，氖指示燈HL會閃亮，光敏電阻器RG(RG與HL組成光榴合器)受光照射而阻值變小，在lC的CP端 (14腳，時鐘信號端)產生一個高電平脈沖信號，IC開始計數，其Yl端輸出高電平，使V導通，V發射極輸出的高電平使VT受觸發而導通，通過XS負載 (用電器)提供交流220V電壓。
　　再次觸摸電極片A時，HL又閃亮，在IC的CP端又產生一個高電平脈沖信號，lC的Y2端輸出高電平，Yl端輸出低電平，V和VT截止，停止向負載供電。第3次觸摸電極片A時，IC的Y3端輸出高電平，其余各輸出端為低電平，V和VT再次導通，恢復向負載供電。
　　在lC的Yl、Y3、Y5、Y7和Y9端輸出高電平時，V和VT導通，該開關處于接通狀態，為負載提供工作電源;當IC的Y2、Y4、Y6和Y8端輸出高電平時，V和VT截止，該開關處于關斷狀態，停止為負載供電。
　　元器件選擇
　　Rl-R8選用1/4W碳膜電阻器或金屬膜電阻器。
　　RG選用亮阻為2OkΩ左右、暗阻大于2MΩ的光敏電阻器。
　　Cl和C3均選用耐壓值為16V的鋁電解電容器;C2選用耐壓值為400V以上的滌綸電容器或CBB電容器。
　　VDl選用1N4007型硅整流二極管;VD2-VD6均選用1N4148型硅開關二極管。
　　VS選用lW、9V硅穩壓二極管。
　　V選用S9013或3DG9013、C8050等型號的硅NPN晶體管。
　　VT選用耐壓值大于400V的雙向晶閘管，其電流容量應根據負載的功率而定。
　　IC選用CD4017型十進制計數分配器集成電路。
　　HL選用啟輝電壓低于lOOV的氖指示燈。
　　A用lOmmxlOmm的銅片或敷銅板自制。
