本例介紹一款根據多普勒效應制作的感應式控制開關，它能在有人距離其微波大線5m范圍內活動時動作。該開關可用于家庭、工廠、學校及其他公共場所作走廊照明控制或用作防盜報警器控制。
　　電路工作原理

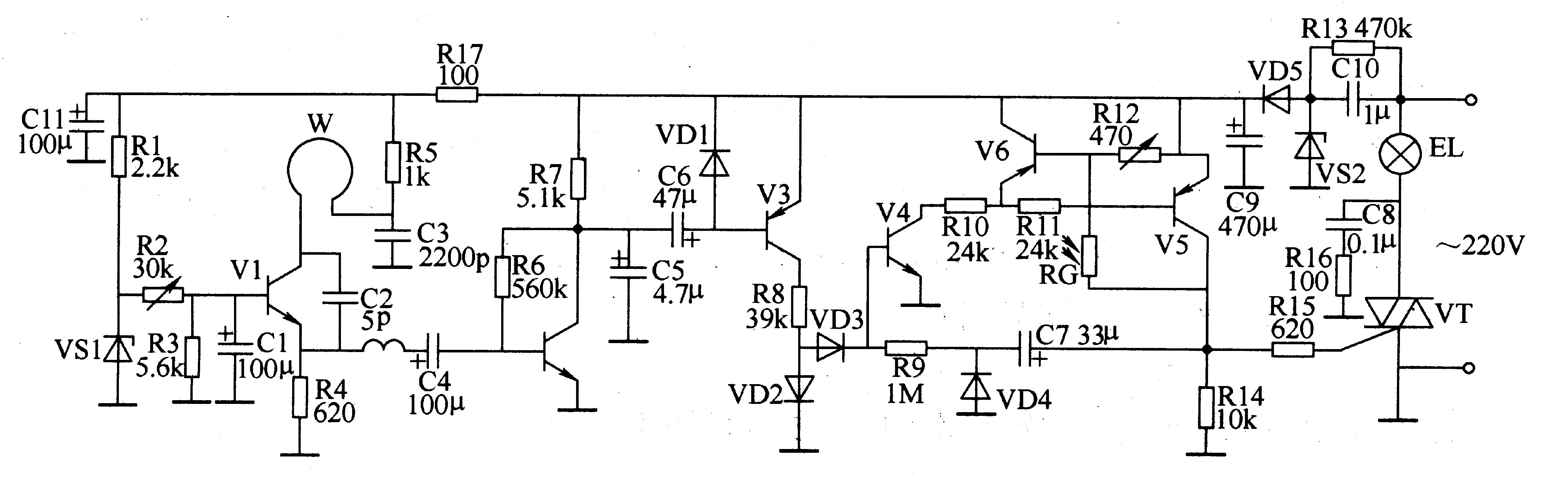

　　該感應式控制開關電路由電源電路、多普勒效應振蕩器、電壓放大器、單穩態觸發器、光控電路和控制執行電路等組成，如圖3-39所示。

　　電源電路由降壓電容器ClO、電阻器R13、穩壓二極管VS2、整流二極管VD5、濾波電容器C9、Cll等組成。
　　多普勒效應振蕩器由晶體管Vl、微波天線W、電容器Cl-C3、電阻器Rl-R5、穩壓二極管VSl等組成。
　　電壓放大器由晶體管V2、V3、電阻器R6-R8、電容器C3-C6、二極管VDl-VD4和電感器L等組成。
　　單穩態觸發器由晶體管V4、V5、二極管VD3、VD4、電阻器R9-Rll、R14和電容器C7等組成。
　　光控電路由晶體管V6、可變電阻器Rl2和光敏電阻器RG組成。
　　控制執行電路由晶閘管VT、電阻器R15、R16和電容器C8等組成。
　　交流220V電壓經ClO降壓、VS2穩壓、VD5整流及C9濾波后，產生l2V直流電壓，供給多普勒效應振蕩器、電壓放大器、光控電路和單穩態觸發器。
　　在無人靠近微波天線W時，多普勒效應振蕩器不工作，晶閘管VT處于截止?fàn)顟B(tài)。夜晚，當有人在距離微波天線5m范圍內活動時，W發出的電磁波經人體反射回來后，使多普勒效應振蕩器振蕩工作，從Vl的發射極輸出低頻電壓信號，該信號經V2和V3兩級放大后，使單穩態觸發器翻轉，V4和V5導通，V5集電極輸出高電平經Rl5加至VT的門極上，使VT受觸發而導通，照明燈EL通電點亮 (或報警器通電工作)。
　　若人體遠離W或停止不動時，多普勒效應振蕩器停振，約1min。后，單穩態觸發器復位，V4、V5和VT均截止，EL熄滅 (或報警器斷電)。
　　在白天，光敏電阻器RG受光照射而呈低阻狀態，V6飽和導通，使V4和V5均處于截止?fàn)顟B(tài)，該電子開關不動作。
　　調整R2的阻值，可改變電子開關動作的靈敏度。
　　調整Rl2的阻值，使V6在白天導通，在夜晚截止。
　　元器件選擇
　　Rl、R3-Rll和R14-R16選用1/4W碳膜電阻器或金屬膜電阻器;R2和Rl2均選用密封式可變電阻器;R13和R17均選用1/2W金屬膜電阻器。
　　RG選用亮阻小于5kΩ、暗阻大于lMΩ的光敏電阻器。
　　Cl、C4-C7、C9和Cll均選用耐壓值為l6V的鋁電解電容器;C2和C3均選用高頻瓷介電容器;C8和ClO選用耐壓值為600V的CBB電容器或滌綸電容器。
　　VDl、VD2和VD4均選用1N4148型硅開關二極管;VD3選用2AP9型鍺普通二極管;VD5選用1N4007型硅整流二極管。
　　VSl選用1/2W、5·6V的硅穩壓二極管;VS2選用lW、l2V的硅穩壓二極管。
　　Vl選用C3355或S9018型高頻硅NPN晶體管;V2和V4選用S9013或3DG9013型硅NPN晶體管;V3、V5和V6均選用S9015或C8550型硅PNP晶體管。
　　VT選用3A、600V的雙向晶閘管。
　　L選用TDK色碼電感器。
　　W用們φ1.5mm的塑皮單芯銅線彎制成φ5cm的環形天線。
