本例介紹一種簡易感應式控制開關，它可用于樓道、走廊或衛生司作照明燈開關 (使用時，將該開關中繼電器的常開觸頭并接在原照明燈開關兩端即可)，能實現人來燈亮、人走燈滅的自動控制功能。
　　電路工作原理

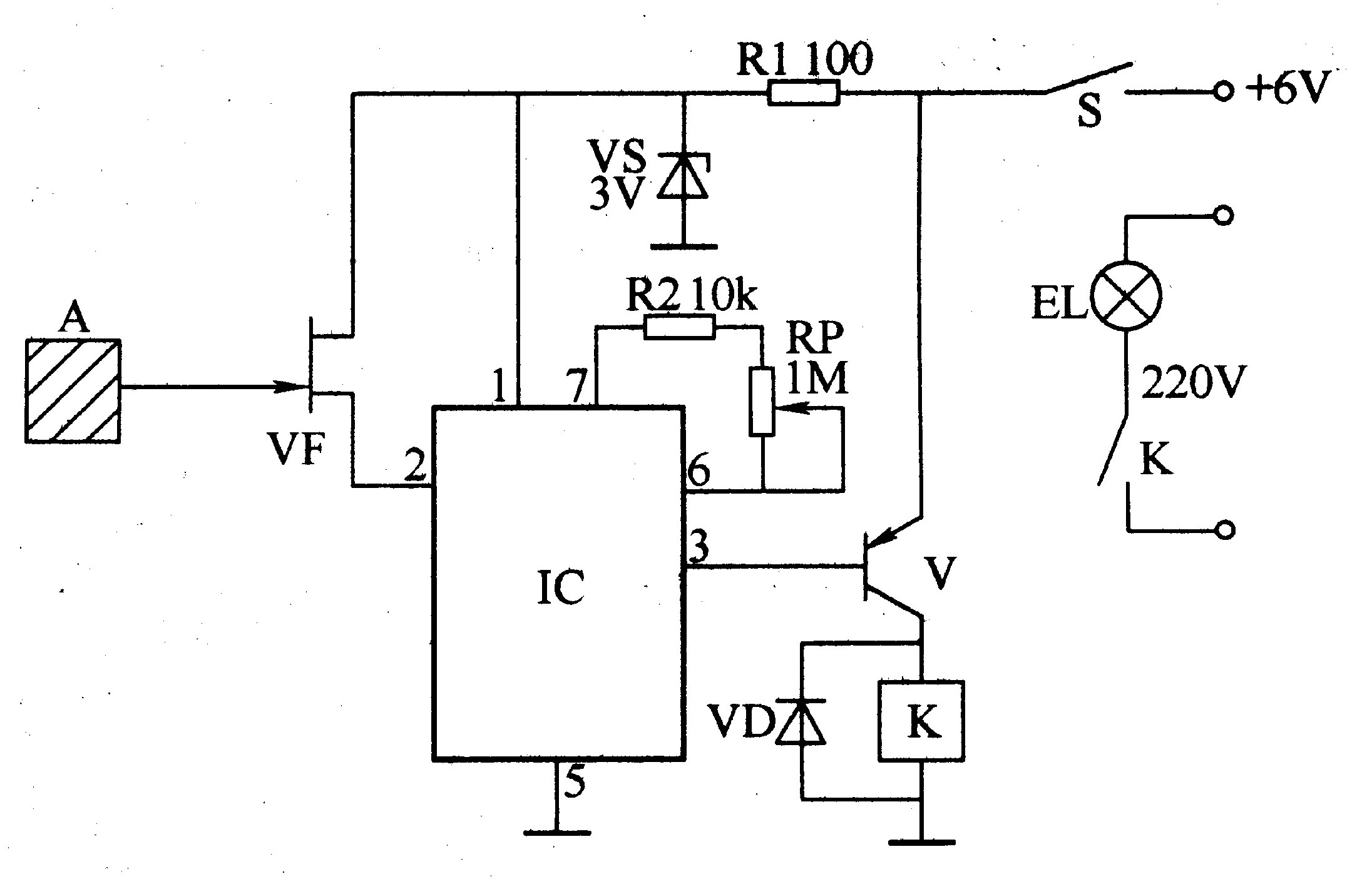

　　該感應式控制開關電路由感應電極片A、結型場效應晶體管VF、音樂集成電路IC、繼電器K和控制晶體管V等組成，如圖3-38所示。

　　在平時，IC1的3腳無音頻信號輸出，V截止，繼電器K不動作，照明燈不亮。
　　當有人經過樓道、走廊或進人衛生間時，人體的感應信號經感應電極片A(安裝在樓道、走廊的人口處或衛生間的房門邊)送人VF的柵極，使其漏極與源極之間的電阻變大，在IC的Z腳 (觸發端) 產生觸發脈沖，IC受觸發工作，從3腳輸出的音頻信號使V飽和導通，繼電器K吸合，其常開觸頭接通，照明燈EL被點亮。
　　照明燈EL的點亮時間受IC內儲存的音樂時間決定。當一曲終了時，V截止，K釋放，照明燈EL即熄滅。
　　適當調節電位器RP的阻值，可改變IC的奏樂時司，從而改變照明燈的點亮時間。
　　元器件選擇
　　Rl和R2均選用1/4W碳膜電阻器。
　　RP選用小型實心電位器。
　　VD選用IN4001或1N4007型硅整流二極管。
　　VS選用1/2W、3V穩壓二極管。
　　V選用3AX8l鍺PNP型低頻小功率晶體管，要求其電流放大倍數大于或等于100。
　　VF選用3DJ6型結型場效應管，要求其飽和漏極電流小于lmA。
　　IC選用KD9300系列或CW9300系列音樂集成電路。
　　K選用6V的熒敏型直流繼電器。
　　A可用金屬片自制，其面積越大，電路的靈敏度越高。
