本例介紹的感應式控制開關，可用于控制照明燈、自動門、還可用于防盜報警。
　　電路工作原理

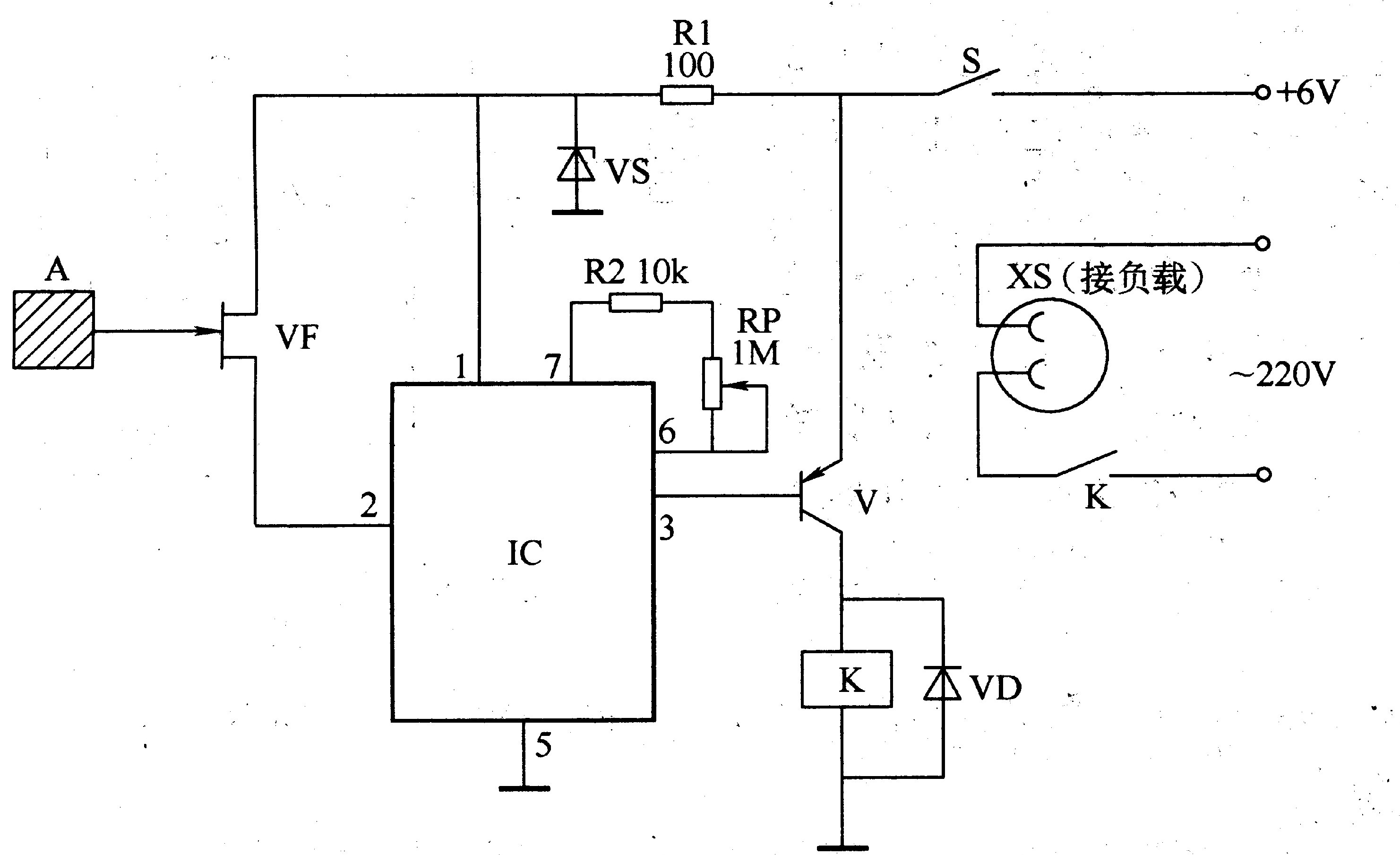

　　該感應式控制開關電路由感應式電極片A、穩壓二極管VS、場效應晶體管VF、音樂集成電路lC、晶體管V、繼電器K、二極管VD、電阻器R1、R2、電位器RP和電源開關S等組成，如圖3-37所示。

　　平時，VF不能為IC提供觸發脈沖，IC不工作，V處于截止?fàn)顟B(tài)，K不吸合，負載 (照明燈或驅動電動機、報警器等)不工作。當有人靠近感應式電極片A時，人體的感應信號加至VF的柵極上，使其漏極與源極之目的電流減小，在IC的2腳 (觸發端)上產生一個觸發脈沖，使lC2受觸發工作，其3腳輸出的音樂電信號使V飽和導通，K吸合，其常開觸頭接通，負載通電工作。
　　改變RP的阻值，可以改變IC的奏樂時間，從而改變負載通電工作的時司。
　　元器件選擇
　　Rl和R2選用1/4W碳膜電阻器或金屬膜電阻器。
　　RP選用膜式可變電阻器。
　　VD選用1N4007型硅整流二極管。
　　V選用3AX31或3AX81、3AX83型鍺PNP晶體管。
　　VF選用3DJ6型結型場效應晶體管。
　　IC選用CW9300或KD9300系列的音樂集成電路。
　　K選用6V直流繼電器。
　　A用薄金屬片 (如黃銅片)或鋁箔等制作。
