本例介紹一款采用CD4093數字集成電路制作的感應式控制開關電路，它與分立元件感應式控制開關的功能相同、性能相近。
　　電路工作原理

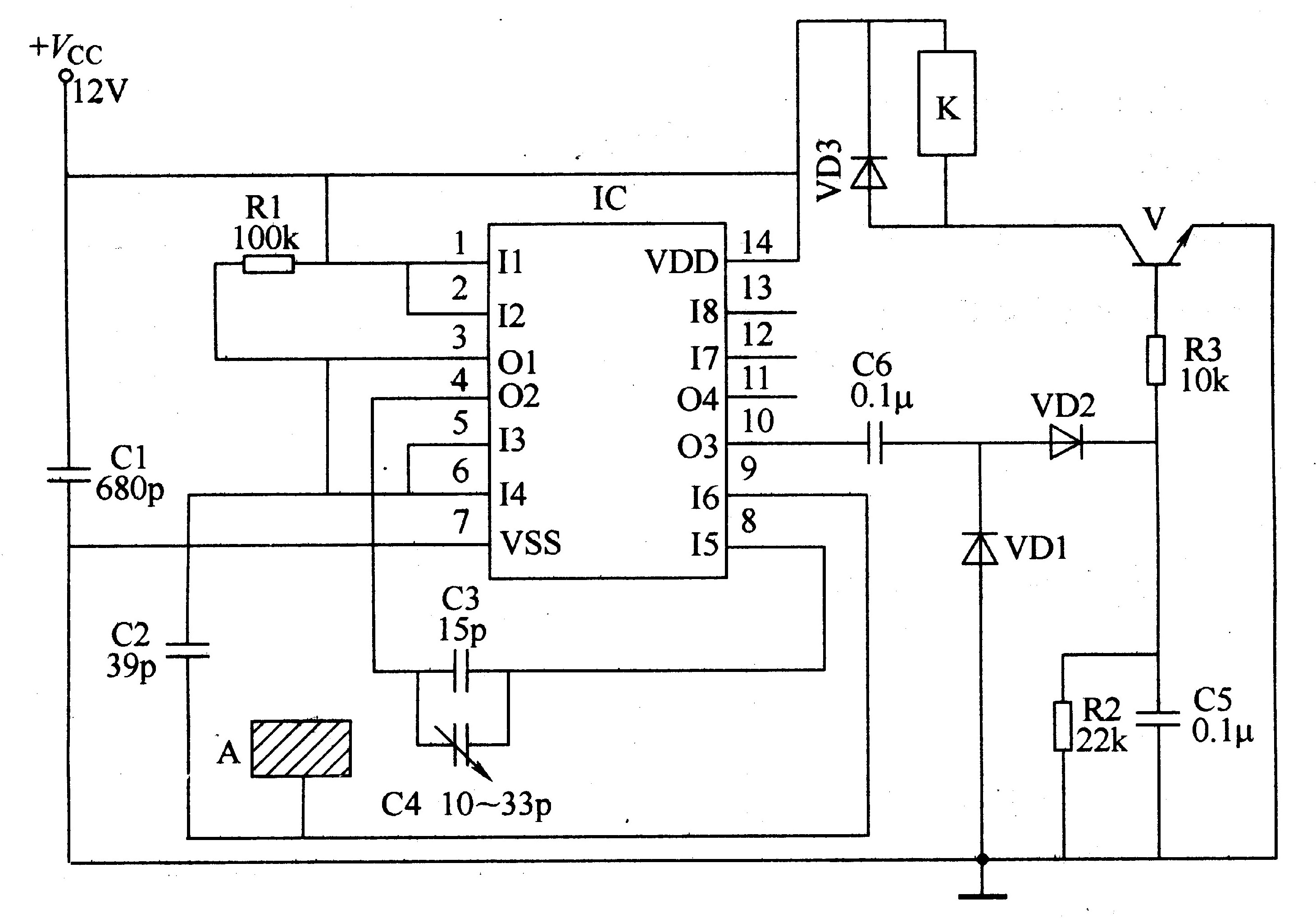

　　該感應式控制開關電路由感應電極片A、方波振蕩器、觸發控制電路、檢波電路和控制執行電路組成，如圖3-36所示。

　　方波振蕩器電路由四與非門施密特觸發器集成電路IC1第1-3腳內部的觸發器和電阻器Rl、電容器C1組成。
　　觸發控制電路由感應電極片A、電容器C2-C4和IC第4-6腳、8-10腳內部的兩個觸發器電路組成。
　　檢波電路由電容器C5、C6和二極管VD1、VD2組成。
　　控制執行電路由晶體管V、電阻器R2、R3、二極管VD3和繼電器K組成。
　　方波振蕩器振蕩工作后，產生400Hz方波信號送至觸發控制電路。在感應電極片A附近無人或無導電物體時，IC的l0腳無方波信號輸出，晶體管V處于截止狀態，K處于釋放狀態，負載不工作。當有人或?qū)щ娢矬w靠近感應電極片A時，IC的l0腳輸出方波信號，該信號經檢波電路檢波后形成直流電壓，使V導通，K吸合，其常開觸頭接通，使負載通電工作。
　　調整電容器C4的容量，可以改變控制開關的靈敏度。
　　元器件選擇
　　Rl-R3選用1/4W碳膜電阻器或金屬膜電阻器。
　　Cl-C3均選用高頻瓷介電容器;C4選用瓷介微調電容器;C5和C6選用滌綸電容器或獨石電容器。
　　VDl和VD2均選用1N4148型硅開關二極管;VD3選用1N4007型硅整流二極管。
　　V選用S9013或C8050、S8050型硅NPN晶體管。
　　IC選用CD4093或TC4093型四與非門施密特觸發器集成電路。
　　K選用l2V直流繼電器。
