本例介紹一款采用分立元器件制作的感應式控制開關 (電容式接近控制電路)，它在有人靠近其金屬感應電極片時接通，使負載 (警示器、報警器或照明燈、排風扇等)通電工作。
　　電路工作原理

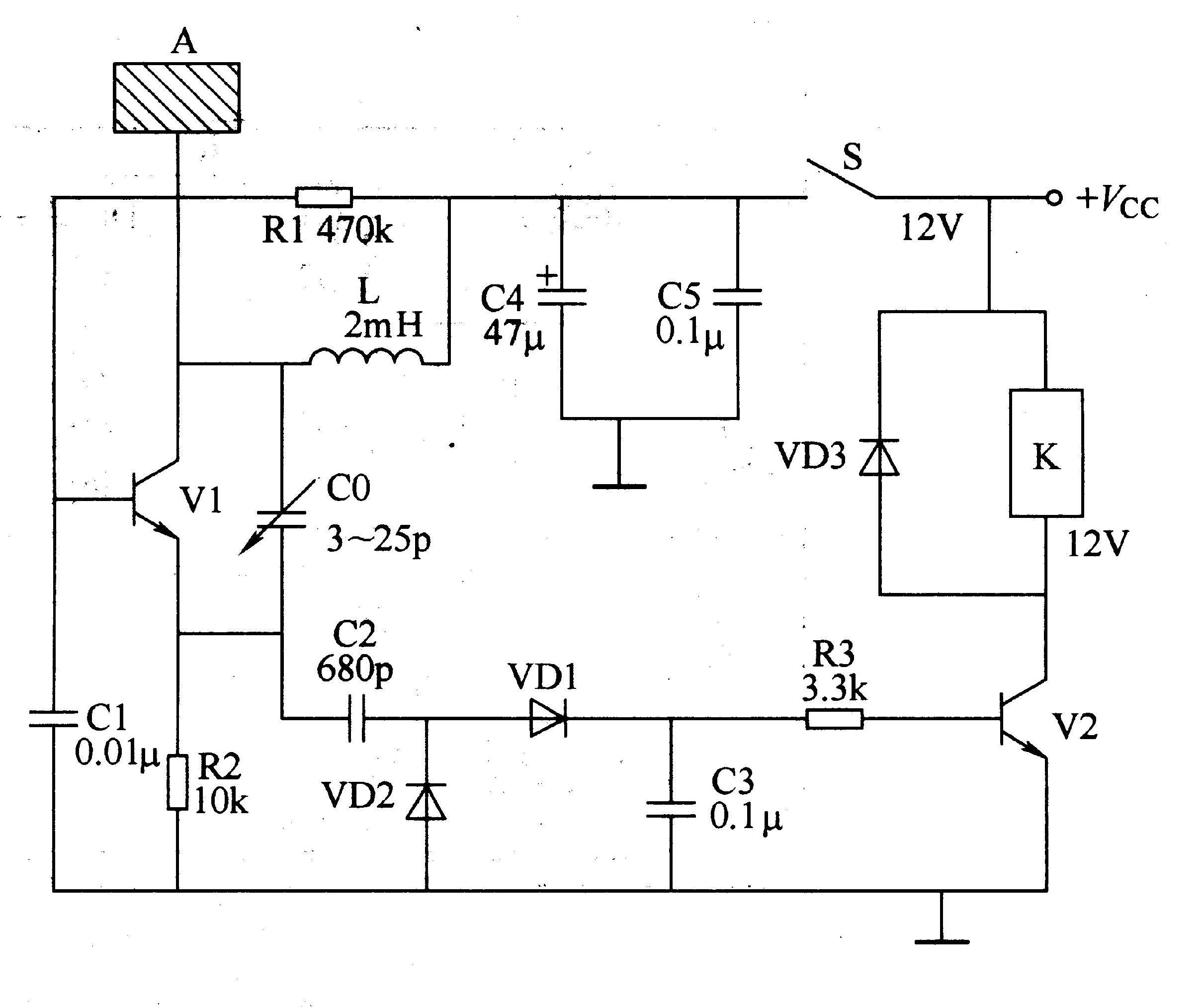

　　該感應式控制開關電路由感應電極片A、射頻振蕩器、射頻檢波電路和控制執行電路組成，如圖3-35所示。

　　射頻振蕩器電路由晶體管Vl、電容器C0、Cl、電感器L和電阻器Rl、R2組成。感應電極片A作為感應式探測器接在V的集電極上。
　　射頻檢波電路由電容器C2、C3 和二極管VD1、VD2組成。
　　控制執行電路由晶體管V2、繼電器K、一極管VD3和電阻器R3組成。
　　C4和C5為濾波電容器。
　　接通電源開關S，射頻振蕩器振蕩工作，在無人或無導電物體靠近感應電極片A時，Vl發射極輸出的射頻信號電壓經VD1、VD2檢測后，形成直流電壓信號，使V2導通，繼電器K吸合，其常閉觸頭斷開，將負載的工作電源切斷。當有人或?qū)щ娢矬w靠近感應電極片A時，射頻振蕩器停振，使V2截止，K釋放，其常羽觸頭接通，使負載電路通電工作。L
　　調整C0的容量，可以改變射頻振蕩器的起振與停振的臨界值，從而改變感應式控制開關的動作靈敏度。
　　元器件選擇
　　Rl-R3選用1/4W或1/8W的金屬膜電阻器。
　　C0選用瓷介微調電容器;Cl、C3和C5均選用獨石電容器;C2選用高頻瓷介電容器;C4選用耐壓值為16V的鋁電解電容器。
　　VDl和VD2均選用1N4148型硅開關二極管;VD3選用1N4007型硅整流二極管。
　　Vl選用Sg018或3DG9018、3DG56型硅NPN晶體管;V2選用S805O或C8050、3DG8050型NPN晶體管。
　　L選用TDK色碼電感器。
　　K選用4098型12V直流繼電器。
　　S選用單極撥動式開關。
　　A用I00mmxl5Omm的金屬片制作。
