本例介紹的多地控制開關，可用于控制照明燈或小功率單相交流電動機。
　　電路工作原理

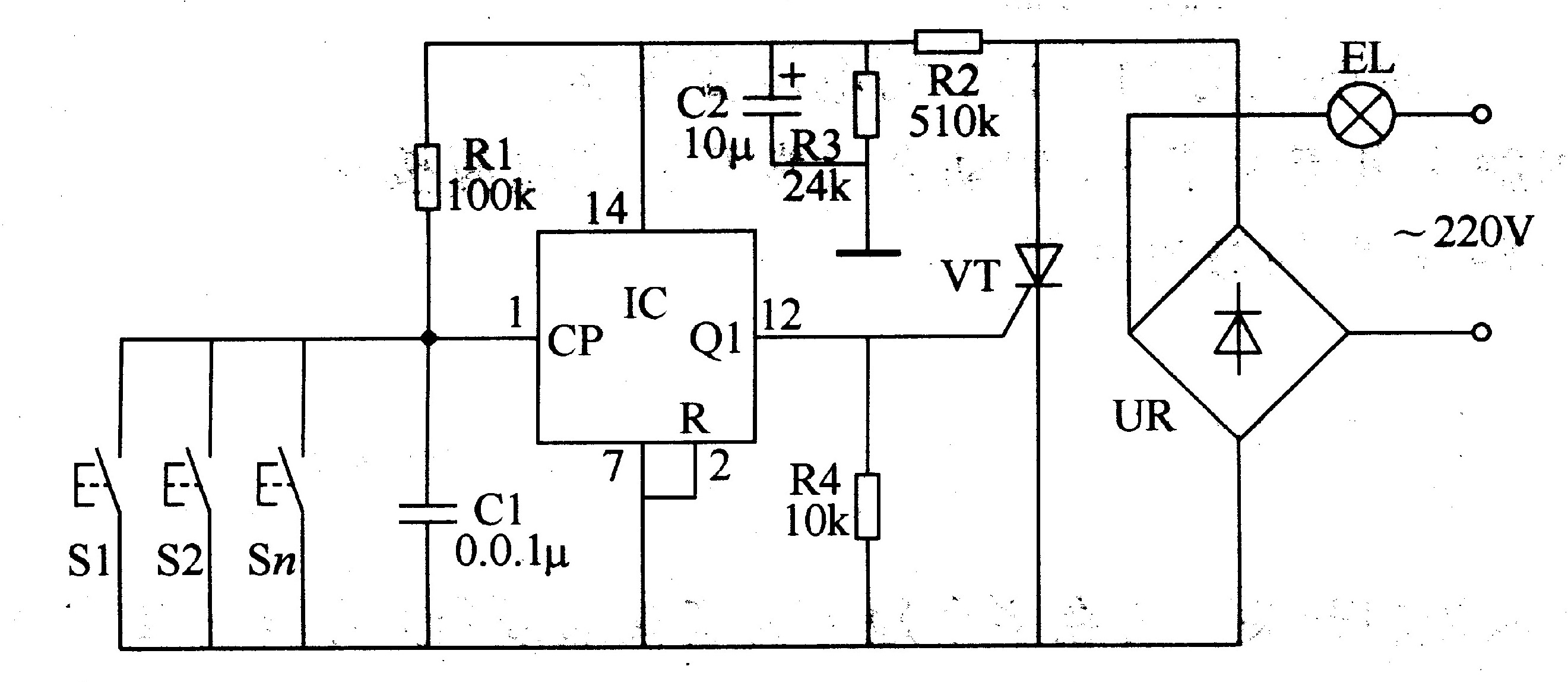

　　該對地控制開關電路由降壓電路和控制電路組成，如圖3-34所示。

　　降壓電路由照明燈EL、整流橋堆UR、電阻器R2、R3和電容器C2組成。
　　控制電路由控制按鈕Sl-Sn、電容器Cl、電阻器R1、R4、計數器集成電路IC和晶閘管VT組成。
　　交流220V電壓經EL限流、UR整流、R2和R3分壓降壓及C2濾波后，為IC提供9V直流電壓。
　　電路中，IC與外圍元件構成雙穩態觸發器，按動一下S1-Sn中某按鈕時，IC的1腳將輸大一個低電平脈沖，雙穩態觸發器受觸發而翻轉，IC的l2腳輸出高電平，使VT受觸發而導通，照明燈EL點亮。冉按動一下讀按鈕時，雙穩態觸發器翻轉為另一種狀態，IC的12腳由高電平變?yōu)榈碗娖剑筕T截止，EL熄滅。以后每按動按鈕，即可改變開燈或關燈狀態。增設多只按鈕即可實現多地控制。
　　元器件選擇
　　Rl、R3和R4均選用1/4W金屬膜電阻器;R2選用1/2W金屬膜電阻器。
　　Cl選用獨石電容器;C2選用耐壓值為16V的鋁電解電容器。
　　IC選用CD4024型7位二進制計數器集成電路。
　　UR和VT應根據負載的功率大小來選擇，若控制lOOW以下的照明燈，則UR和VT可選用1A、400V的整流橋堆和晶閘管;若控制1kW以下的單相交流電動機，則UR和VT的電流容量應為6-10A。
