本例介紹地多地控制開關，采用多只開關來控制一路照明燈 (可由多只燈泡并聯)。適用于旅館、病房、長廊和樓道等場所。
　　電路工作原理

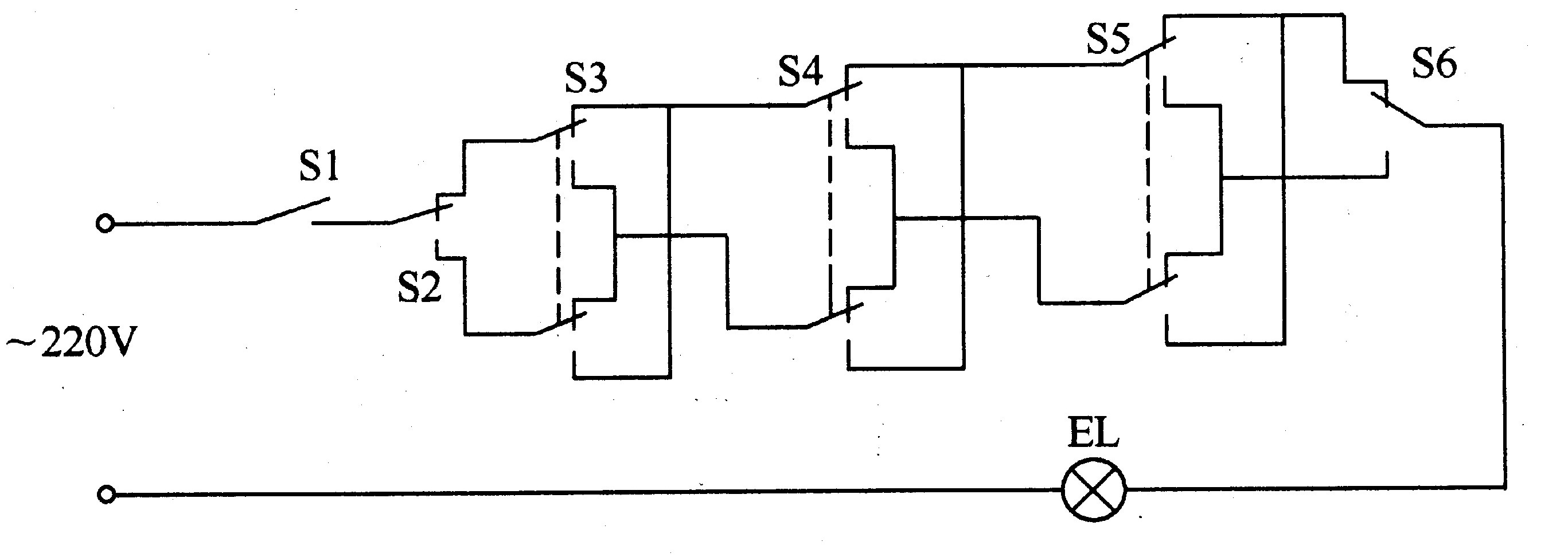

　　該多地控制開關電路由控制開關S1-S6和照明燈EL組成，如圖3-31所示。

　　S1為總電源開關，S2-S6串聯后作為分電源開關。在S1接通的情況下，通過S2-S6可以任意控制照明燈EL的亮與熄 (用于樓道照明時，可將該多地控制開關中的S2-S6分別安裝在1-5層樓的樓道中，在任一層均可控制整個單元樓道中照明燈的亮與熄)。照明燈可用多只燈泡并聯后分別安裝在各層樓道。
　　若還要增加開關數，只要增加雙極雙位 (雙刀雙擲)開關并仿照53-55的接法串聯在電路中間即可。
　　該多地控制開關在連接上應注意開關接在市電的相線上。
　　元器件選擇
　　S1選用觸頭電流容量為10A的單極開關或雙極開關并聯使用;S2和S6選用單極雙位(單刀雙擲)開關;S3-S5選用雙極雙位 (雙刀雙擲)開關。
