本例介紹的多地控制開關，可用多只按鈕開關來控制一路用電器 (例如照明燈)，適用于旅館、醫院、走廊、樓梯等需要3路以上開關控制的場合。
　　電路工作原理

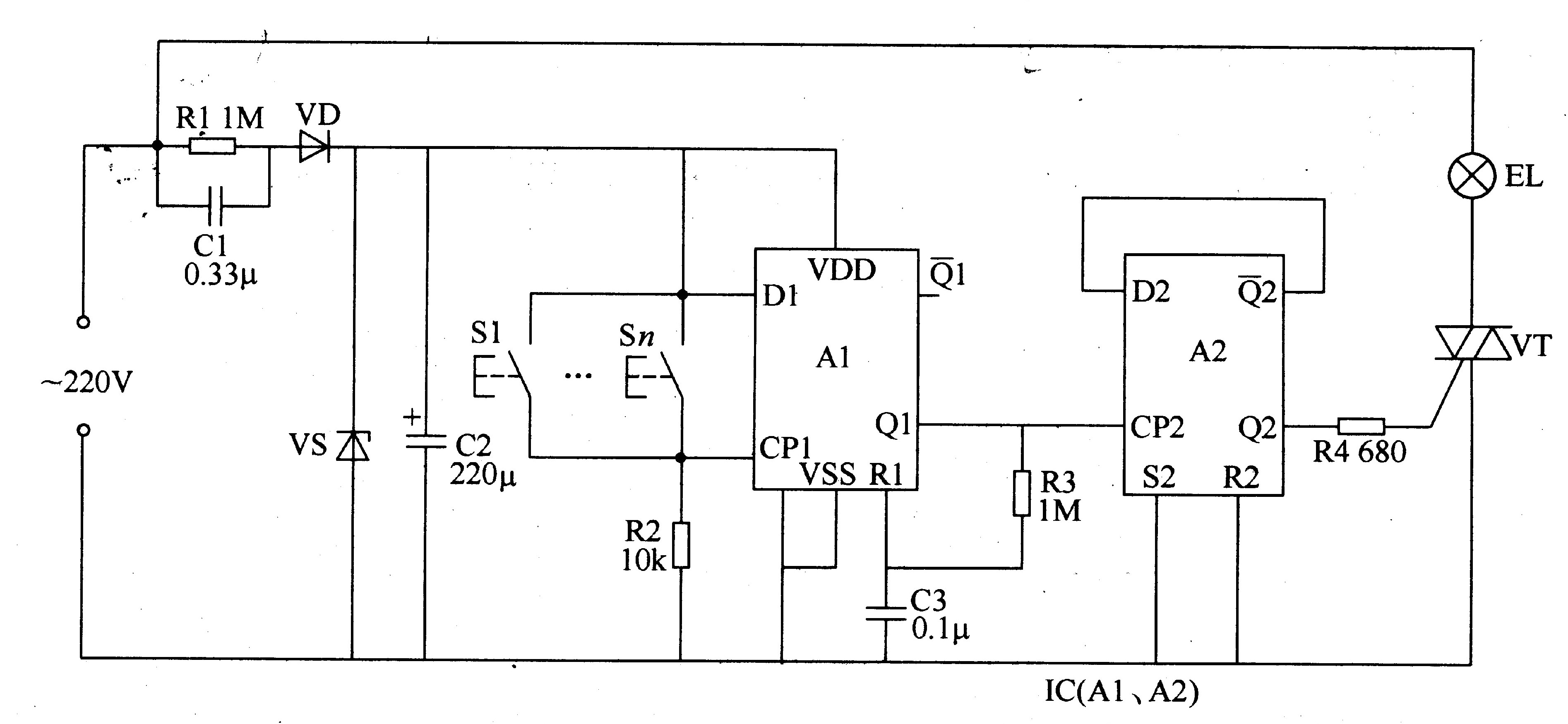

　　核多地控制器開關電路由電源電路、單穩態觸發器、雙穩態觸發器和按鈕S1-Sn、晶閘管VT等組成，如圖3-30所示。

　　電源電路由降壓電容器Cl、電阻器R1、整流二極管VD、穩壓二極管VS和濾波電容器C2組成。
　　單穩態觸發器由雙D觸發器集成電路IC內部的Al觸發器和電阻器R2、R3、電容器C3組成。
　　雙穩態觸發器由IC內部的A2觸發器擔任。
　　接通電源后，交流220V電壓經Cl降壓、VD整流、VS穩壓及C2濾波后，產生9V直流電壓，供給IC。
　　在未按動S1-Sn按鈕時，IC的CPI端和Ql、Q2端均為低電平，晶刊管VT不導通，照明燈EL不亮。當按動Sl-Sn中任一按鈕時，IC的CPl端加人高電平脈沖，使單穩態觸發器置位，IC的Ql端由低電平變?yōu)楦唠娖剑闺p穩態觸發器翻轉，IC的Q2端由低電平變?yōu)楦唠娖?，使VT受觸發而導通，EL通電點亮。
　　在lC的Q1端輸出高電平時，該高電平經電阻器R3對電容器C3充電，使C3兩端電壓逐漸上升，當C3兩端電壓升至Rl端的復位電平時，單穩態觸發器復位，IC的Ql端有由高電平恢復為低電平。再次按動Sl-Sn中某按鈕時，IC的Q1端又變?yōu)楦唠娖?，使雙穩態觸發器翻轉，IC的Q2端由高電平變?yōu)榈碗娖?，VT截止，EL熄滅。
　　元器件選擇
　　Rl選用1/2W碳膜電阻器或金屬膜電阻器;R2-R4均選用1/4W碳膜電阻器。
　　Cl選用耐壓值大于400V的滌綸電容器或CBB電容器;C2選用耐壓值為25V的鋁電解電容器;C3選用獨石電容器或滌綸電容器。
　　VD選用1N4007型硅整流二極管。
　　VS選用1/2W、9V的硅穩壓二極管。
　　VT選用3A、600V的雙向晶問管。
　　IC選用CD4013或C043型雙D觸發器集成電路。
　　S1-Sn均選用常開型按鈕。
