本例介紹一款具有延時功能的多地控制開關，采用多只按鈕來控制一路照明燈。按動任一只按鈕，均可使照明燈點亮，3min左右照明燈自動熄滅。
　　電路工作原理

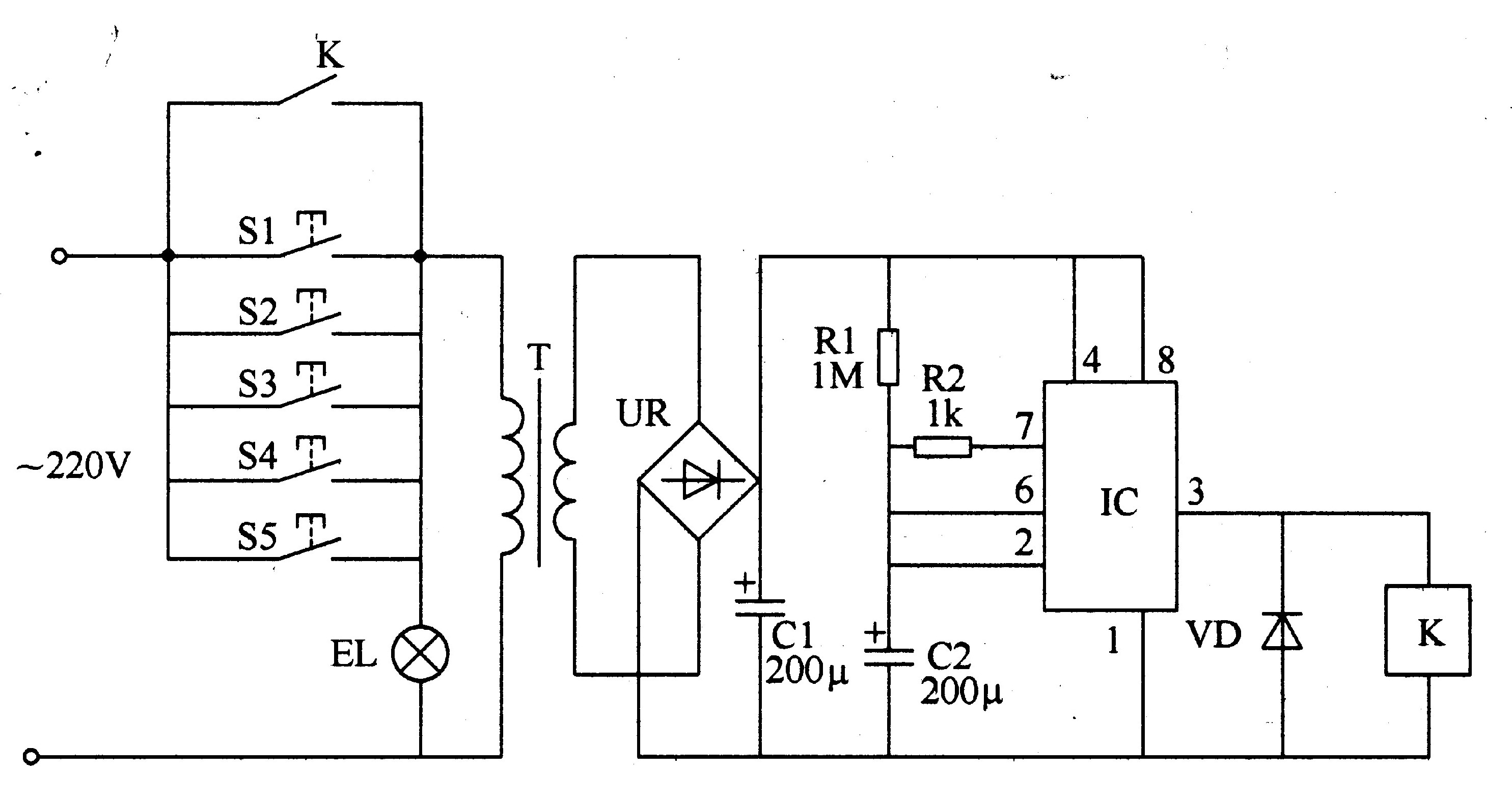

　　該多地控制開關電路由控制按鈕S1-S5、電源電路和定時控制電路組成，如圖3-32所示。

　　電源電路由電源變壓器T、整流橋堆UR和濾波電容器Cl組成。
　　定時控制電路由時基集成電路IC、電阻器Rl、R2、二極管VD、電容器C2和繼電器K組成。
　　接通電源，按動S1-S5中任一按鈕后，交流220V電壓經該按鈕加在電源變壓器T的繞組兩端，同時也將照明燈EL點亮。T的二次繞組上產生的l2V感應電壓經UR整流、Cl濾波后，為定時控制電路提供l2V直流工作電壓 (Vcc)。
　　由于通電瞬間C2兩端電壓不能突變，IC的2腳和6腳電壓低于Vcc/2，3腳輸出高電平，使K吸合，其常開觸頭接通，該控制開關迸人定時自鎖狀態 (松開按鈕后仍能使EL維持點亮)。隨著CZ的充電，IC的2腳和6腳電壓不斷上升，當兩腳電壓上升至2Vcc/3時(約3min)，IC內電路翻轉，其3腳由高電平變?yōu)榈碗娖?，K釋放，其常開觸頭斷開，切斷T回路的輸人電源，EL熄滅。
　　元器件選擇
　　Rl和R2選用1/4W或1/8W碳膜電阻器。
　　Cl和C2均選用耐壓值為25V的鋁電解電容器。
　　VD選用1N4001或1N4007型硅整流二極管。
　　IC選用NE555型時基集成電路。
　　UR選用lA、5OV的整流橋堆。
　　K選用JRX-l3F型l2V直流繼電器。
　　T選用3-5W、二次電壓為11-l2V的電源變壓器。
　　S1-S5均選用觸共電流大于SA的動合 (常開)型電源按鈕。
　　EL選用多只40-60W的燈泡并聯。
