本何介紹的超聲波遙控開關，其遙控距離在lOm以上，可廣泛應用于工業自動化控制及家用電器控制。
　　電路工作原理
　　該超聲波遙控開關電路由超聲波發射器電路和接收器電路組成。

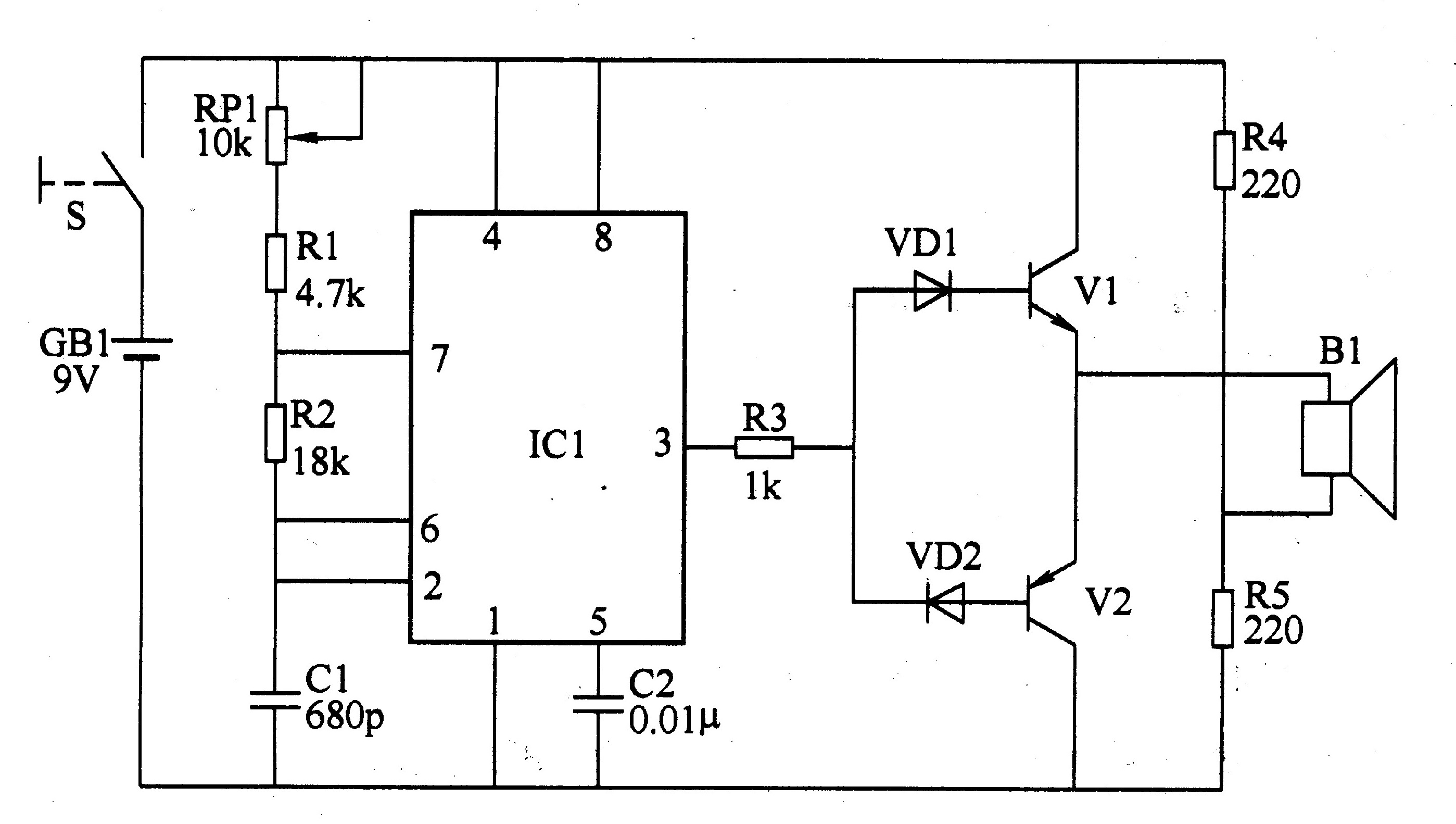

　　超聲波發射器電路由控制按鈕S、時基集成電路ICl、晶體管Vl、V2、電阻器Rl。R5、電位器RPl、二極管VDl、VD2、電容器Cl、C2和超聲波發射頭Bl等組成，如圖3-28所示。

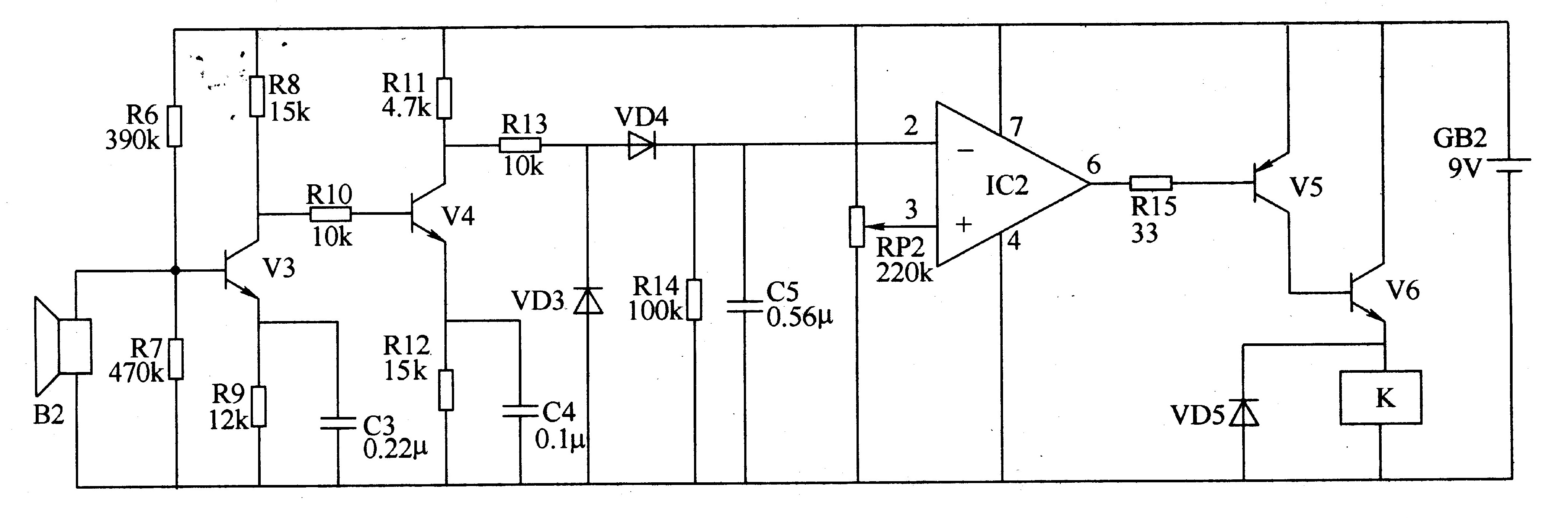

　　超聲波接收器電路由超聲波接收頭B2、晶體管V3-V5、運算放大器集成電路lC2、繼電器K、二極管VD3-VD5和電阻器R6-Rl5、電容器C3-C5、電位器RP2等組成，如圖3-29所示。

　　按動控制按鈕S時，由IC1和外圍阻容元件組成的振蕩器振蕩工作，從IC1的3腳輸出40-5OkHz的振蕩信號。該信號經Vl和V2推挽放大后，驅動Bl發出超聲波。
　　B2接收到Bl發射的超聲波并將其轉換成電信號，再經V3和V4放大、VD3和VD4整流后，使IC2的6腳由高電平變?yōu)榈碗娖剑琕5和V6導通，繼電器K吸合，其常開觸買將受控電器設備的工作電源接通。
　　元器件選擇
　　Rl-Rl5選用1/4W碳膜電阻器或金屬膜電阻器。
　　RPl和RP2選用小型電位器或密封式可變電阻器。
　　Cl選用高頻瓷介電容器;C2-C5選用獨石電容器或滌綸電容器。
　　VDl-VD5均選用1N4148型硅開關二極管。
　　Vl、V3和V4均選用S9014型硅NPN晶體管;V2和V5選用S9015型礁PNP晶體管;V6選用S9013或C8050型硅NPN晶體管。
　　ICl選用NE555或5G1555型時基集成電路;IC2選用μA741或CA3140、LF351等型號的運算放大集成電路。
　　Bl選用T40型超聲波發射頭;B2選用R40型超聲波接收頭。
　　K選用通用型9V直流繼電器，其觸頭容量可視受控電器的功率而定。
