ZKY-3閘門開度測控儀
ZKY-3閘門開度儀采用嵌入式微電腦控制技術，具有測量值和設定值數碼顯示，420mA標準模擬量輸出，RS485串行接口等。五個繼電器動作（上限、下限、設定點、控制1、控制2）的預置點由儀表面板的按鍵完成，繼電器動作時相應的指示燈亮、蜂鳴器發出報警聲（靜、響 可控）。該儀表通過設定可方便地選擇編碼器的增量方向、修正層纏繞系數、4-20mA對應滿量程調整等。并具有相對零點用戶可輕松地查看和設置以及閘門開度非線性修正等功能（修正表可用上位機或手持機在線）。廣泛應用于各種平板門、弧形門、人字門、液壓閘門、門機、吊車、船閘、水閘等開度的測量與控制。 |
|
本產品主要用在平板閘門、弧形閘門等閘門控制中，既能顯示提升高度，還可以控制閘門的升降至給定的高度，并能顯示實際開度值。該產品功能強大，性能穩定可靠，極高的分辨率和，達到了國內水平，深得廣大用戶的信賴和歡迎。該產品已在全國各省、市、區的幾百家水文站、水電站、水庫、泵站、閘壩安裝使用，長期運行，久負盛名。
1、鋁合金防水密封外殼；
2、防雷擊，抗干擾。徐州正天科技生產的閘門開度儀在設計上采用抗干擾和防浪涌設計，內部采用光電隔離，防雷擊；
3、現場調試安裝簡單、快速、方便。只需用界面操作鍵，設定起點值、終點值、量程即可；
4、多圈位移測量，“所見即所得”，具有掉電記憶功能，各種預置數據在停機后再加電開機無需作任何調整即可投入使用；
5、采用高器件，采用數字濾波技術和誤碼檢測技術，以提高測量準確性和可靠性；
6、強大的信號與電源抗干擾容錯功能，更可靠安全；
7、具有開度零位校準功能，便于現場調整基準；
8、多達64段的非線性設置，對于弧形或其他非線性位移的測量有很好的適用性。
9、輸入信號：并行編碼器輸入（格雷碼、二進制碼、格雷變形碼等任選）、RS485串行通訊、SSI同步串行信號、4-20mA 標準模擬量；
10、輸出信號：4-20mA模擬信號和RS485信號輸出，可兼容于任何工控系統中，便于組網通訊，實現遠程監控；
11、輸出接點（預置點的值可在全量程內任意設定）：上限、下限、設定點、控制1、控制2；
12、該儀表通過設定可方便地選擇編碼器的增量方向、修正層纏繞系數、4-20mA對應滿量程調整等；
13、機箱尺寸：高80×寬160×深160;
◆
主要技術指標
|
測量范圍 |
0-9999mm |
0-9999cm |
|
分 辨 率 |
1mm |
1cm |
|
精 度 |
±0.1%×量程±1 |
|
修正系數 |
（1-9999）/1000用戶可分成四段自行設置（64段非線性表可通過上位機或手持機在線） |
|
配套傳感器 |
光電編碼器系列傳感器；接觸式編碼器系列傳感器 |
|
輸入信號 |
并行編碼輸入（格雷碼、二進制碼、格雷變形碼等任選）
RS485串行接口
SSI同步串行接口 |
|
輸出信號 |
4-20mA標準摸擬量（20mA對應測量值用戶可自行設定）
并行BCD碼（需訂貨時說明）
RS485串行通訊信號
訊響報警（無特殊說明時內置在儀表里） |
|
輸出接點
(預置點的值可在全量程內任意設定) |
上限：測量值大于等于上限值，聲、光報警，上限繼電器動作
下限：測量值小于下限值，聲、光報警，下限繼電器動作
設定點：測量值大于等于設定值，聲、光報警，設定繼電器動作
控制1：測量值在預置范圍內繼電器動作
控制2：測量值在預置范圍內繼電器動作
觸點容量：AC220V/5A DC125V/ 5A |
|
工作環境 |
無劇烈振動防塵場所； 溫度：-20—60℃ 濕度：≤95%（RH40℃） |
|
工作電壓 |
AC220V±10% 50HZ |
|
機箱尺寸 (開口尺寸) |
高80×寬160×深160
（高76×寬152） |

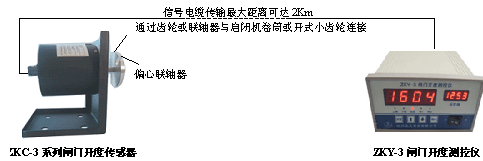

◆應用示例：
ZKY-3閘門開度測控儀說明書
現將該產品成功運用的地方列舉如下：
濟南趵突泉水位監測
南海里水口水閘自動化改造工程
宜昌市東風渠灌區節水改造與續建配套工程
大唐碧口水力發電廠控制系統改造工程
廣州番禹磨碟頭水閘船閘自動化改造工程
田崗水庫閘門群集控工程
江蘇大豐四卯酉閘閘門水位自動化工程
遵化市黎河四級水電站閘門自動化工程
濟南章丘大站水庫除險加固工程
北京大紅門水閘續建改造工程
巴基斯坦馬蘭坎水電控制工程(水電十一局)
遼寧丹東太平灣發電廠閘門自動化工程
湖北恩施咸豐小河水電站檢修門改造工程
河南省商丘市渦河、鐵底河、大新溝瀉洪閘改造工程
寧夏沙坡頭水電站（北平）啟閉機改造工程
黃河韓流自動化改造治理工程
沈陽渾河閘門自動化系統工程
無錫北興塘閘門自動化系統工程
山東灘坊市峽山水庫閘門現地控制工程
東莞虎門水閘改造工程
廣東英德市東華鎮英華水電站
貴州省安順市鎮寧縣八河水電站閘門自動化工程
天津引灤入津自動化系統改造工程
