IRFU220N Datasheet

IC型號：
IRFU220N
PDF描述：
Power MOSFET(Vdss=200V, Rds(on)max=600mohm, Id=5.0A)
文件大?。?/label>
133.23KB
PDF頁數：
10頁
芯片廠家：
IRF

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

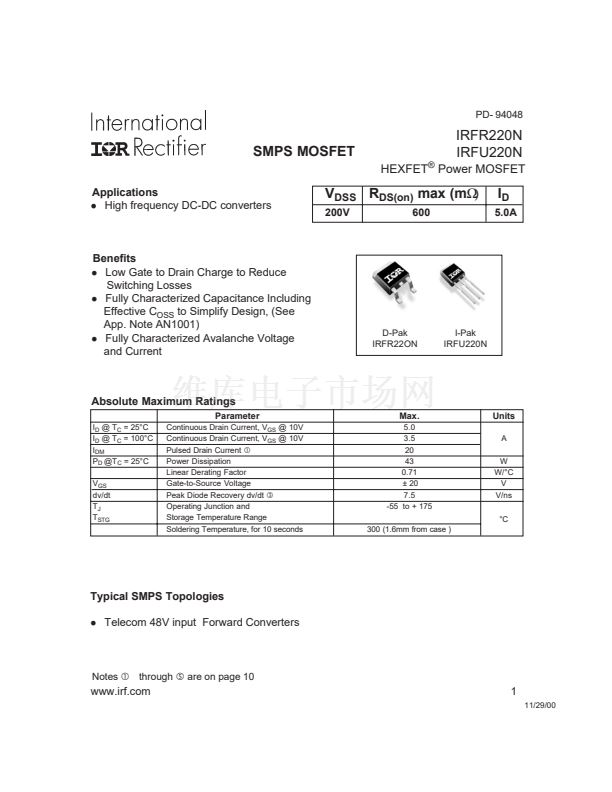

PD- 94048

SMPS MOSFET

Applications

High frequency DC-DC converters

IRFR220N

IRFU220N

HEXFET

廬

Power MOSFET

DSS

DS(on)

max (m鈩?

200V

600

5.0A

Benefits

Low Gate to Drain Charge to Reduce

Switching Losses

Fully Characterized Capacitance Including

Effective C

OSS

to Simplify Design, (See

App. Note AN1001)

Fully Characterized Avalanche Voltage

and Current

D-Pak

IRFR22ON

I-Pak

IRFU220N

Absolute Maximum Ratings

Parameter

@ T

= 25擄C

@ T

= 100擄C

= 25擄C

dv/dt

STG

Continuous Drain Current, V

@ 10V

Continuous Drain Current, V

@ 10V

Pulsed Drain Current

聛

Power Dissipation

Linear Derating Factor

Gate-to-Source Voltage

Peak Diode Recovery dv/dt

聝

Operating Junction and

Storage Temperature Range

Soldering Temperature, for 10 seconds

Max.

5.0

3.5

0.71

鹵 20

7.5

-55 to + 175

300 (1.6mm from case )

Units

W/擄C

V/ns

擄C

Typical SMPS Topologies

Telecom 48V input Forward Converters

Notes

聛

through

聟

are on page 10

www.irf.com

11/29/00

標準包裝
75
類別
分離式半導體產品
家庭
FET - 單
系列
HEXFET®
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
200V
電流 - 連續漏極(Id) @ 25° C
5A
開態Rds（最大）@ Id, Vgs @ 25° C
600 毫歐 @ 2.9A，10V
Id 時的 Vgs(th)（最大）
4V @ 250µA
閘電荷(Qg) @ Vgs
23nC @ 10V
輸入電容 (Ciss) @ Vds
300pF @ 25V
功率 - 最大
43W
安裝類型
通孔
封裝/外殼
TO-251-3 長引線，IPak，TO-251AB
供應商設備封裝
I-Pak
包裝
管件
其它名稱
*IRFU220N
