導讀：串聯電路與并聯電路是電子學中基礎的電路，如何區分串聯電路與并聯電路呢？下面，讓我們看看他們的不同點在哪。

　　串聯電路中電流只有一條通道，并聯中電流有很多通道且干路電流等于支路電流之和；并聯電路中，電路會在導線的岔口處分開，前提是每個導線中都有用電器（如燈泡），然后點流多個導線會和處回合。

　　一、串聯電路

　　把用電器各元件逐個順次連接起來，接入電路就組成了串聯電路。我們常見的裝飾用的“滿天星”小彩燈，常常就是串聯的。

　　串聯電路有以下一些特點：

　?、烹娐愤B接特點：串聯的整個電路是一個回路，各用電器依次相連，沒有“分支點”.

　?、朴秒娖鞴ぷ魈攸c(diǎn)：各用電器相互影響，電路中一個用電器不工作，其余的用電器就無法工作。

　　⑶開關控制特點：串聯電路中的開關控制整個電路，開關位置變了，對電路的控制作用沒有影響。即串聯電路中開關的控制作用與其在電路中的位置無關。

　　判斷電路是否為串聯

　　串聯電路中，只要有某一處斷開，整個電路就成為斷路。即所相串聯的電子元件不能正常工作。

　　串聯電路電流處處相等：I總 = I1 = I2 = I3 =……= In

　　串聯電路總電壓等于各處電壓之和：U總=U1+U2+U3+……+Un

　　串聯電阻的等效電阻等于各電阻之和：R總=R1+R2+R3+……+Rn

　　二、并聯電路

　　把用電器各元件并列連接在電路的兩點間，就組成了并聯電路。家庭中的電燈、電風扇、電冰箱、電視機等用電器都是并聯在電路中的。

　　并聯電路有以下特點：

　　1、電路連接特點：并聯電路由干路和若干條支路組成，有“分支點”.每條支路各自和干路形成回路，有幾條支路，就有幾個回路。

　　2、用電器工作特點：并聯電路中，一條支路中的用電器若不工作，其他支路的用電器仍能工作。

　　3、開關控制特點：并聯電路中，干路開關的作用與支路開關的作用不同。干路開關起著總開關的作用，控制整個電路。而支路開關只控制它所在的那條支路。

　　判斷電路是否為并聯

　　任意拿掉一個用電器，看其他用電器是否工作，如果所有用電器都被拿掉過，而且其他用電器都工作，那么這個電路是并聯。

　　并聯電路電流特點：I總=I1+I2+…+In 在并聯電路中總電流等于各支路電流之和

　　并聯電路電壓特點：U總=U1=U2=…=Un 在并聯電路中電壓都相等

　　并聯電路電阻特點：1÷R總=1÷R1+1÷R2在并聯電路中總電阻的倒數等于各支路電阻的倒數之和

　　三、并聯和串聯的不同點

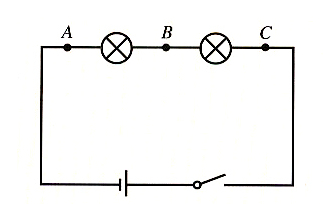

　　1.串聯電路：把元件逐個順次連接起來組成的電路。如圖，特點是：流過一個元件的電流同時也流過另一個。例如：節日里的小彩燈。 在串聯電路中，閉合開關，兩只燈泡同時發光，斷開開關兩只燈泡都熄滅，說明串聯電路中的開關可以控制所有的用電器。

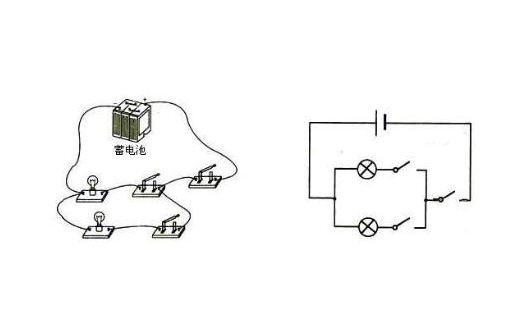

　　2.并聯電路：把元件并列地連接起來組成的電路，如圖，特點是：干路的電流在分支處分兩部分，分別流過兩個支路中的各個元件。例如：家庭中各種用電器的連接。 在并聯電路中，干路上的開關閉合，各支路上的開關閉合，燈泡才會發光，干路上的開關斷開，各支路上的開關都閉合，燈泡不會發光，說明干路上的開關可以控制整個電路，支路上的開關只能控制本支路

　　3.串聯電路和并聯電路的特點： 在串聯電路中，由于電流的路徑只有一條，所以，從電源正極流出的電流將依次逐個流過各個用電器，回到電源負極。因此在串聯電路中，如果有一個用電器損壞或某一處斷開，整個電路將變成斷路，電路就會無電流，所有用電器都將停止工作，所以在串聯電路中，各幾個用電器互相牽連，要么全工作，要么全部停止工作。 在并聯電路中，從電源正極流出的電流在分支處要分為兩路，每一路都有電流流過，因此即使某一支路斷開，但另一支路仍會與干路構成通路。由此可見，在并聯電路中，各個支路之間互不牽連。

　　4.怎樣判斷電路中用電器之間是串聯還是并聯： 串聯和并聯是電路連接兩種基本的形式，它們之間有一定的區別。要判斷電路中各元件之間是串聯還是并聯，就必須抓住它們的基本特征：

　　具體方法是：

　　（1）用電器連接法：分析電路中用電器的連接方法，逐個順次連接的是串聯；并列在電路兩點之間的是并聯。

　　（2）電流流向法：當電流從電源正極流出，依次流過每個元件的則是串聯；當在某處分開流過兩個支路，又合到一起，則表明該電路為并聯。

　　四、識別串聯電路與并聯電路的方法

　　1、路徑法：從電源的正極出發，沿開關、用電器等元件“走”回電源負極的路徑中，若只有一條通路即為串聯電路，如果有兩條或兩條以上的路徑即為并聯電路。

　　2、拆除法：若拆除一個用電器，另一用電器也不工作，說明這兩個用電器是串聯的；如果另一用電器仍然工作，說明這兩個用電器是并聯的。

　　3、支點法：只要電路中沒有出現分支點的，用電器肯定是串聯的。若出現分支點，用電器可能是串聯，也可能是并聯的。這還要用上面的兩個方法進一步加以判別。例如：在圖1中，只閉合開關S1時，電流通過燈L1、L2、L3,它們是串聯的。當S1、S2閉合時，電流只通過燈L3.當S1、S3閉合時，電流只通過燈L1.當S1、S2、S3都閉合時，電流通過燈L1、L2、L3,它們是并聯的?？?，通過開關的通斷，也能夠改變電路的連接情況。

　　結語

　　應該注意的是，不能僅憑開關能控制所有用電器，就說電路是串聯的。因?yàn)椴⒙?lián)電路中在干路的開關也能控制整個電路。例：如圖2所示，在桌面上有兩個小燈泡和一個開關，它的連接電路在桌面下，無法看到。某同學試了一下，閉合開關時兩燈泡都亮，斷開開關時，兩燈泡都熄滅，這兩個小燈泡究竟是串聯連接，還是并聯連接。單憑這些無法做出判斷。簡單的方法是：閉合開關，兩燈泡都亮，然后擰去一只燈泡，看另一只是否發光。若發光，說明是并聯；若不發光，說明是串聯。
