導讀：光伏接線盒是介于太陽能電池組件構成的太陽能電池方陣和太陽能充電控制裝置之間的連接器。它是一門集電氣設計、機械設計與材料科學相結合的跨領域的綜合性設計。本文主要介紹了三種常見的光伏接線盒及其各自的性能特點，以供大家學習。

　　1.光伏接線盒的主要功能介紹

　　光伏接線盒是介于太陽能電池組件構成的太陽能電池方陣和太陽能充電控制裝置之間的連接器。它是一門集電氣設計、機械設計與材料科學相結合的跨領域的綜合性設計。光伏接線盒的功率是在標準條件：溫度25度，AM1.5, 1000W/M2下測試出來的。一般用WP表示，也可以用W表示。其外殼采用進口原料生產，具有極高的抗老化，耐紫外線能力；可根據需要可以任意內置2~6個接線端子，并且所有的連接方式采用快接插入式方式連接，主要適用于室外產時間惡劣環境條件下的使用，使用實效長達25年以上。

　　2.簡單介紹三種常見的光伏接線盒

　　一、傳統型光伏接線盒

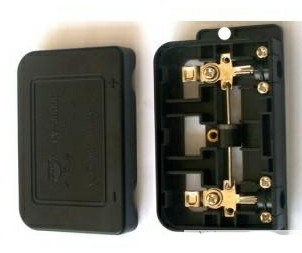

　　傳統型光伏接線盒如下圖1所示：

圖1 傳統型光伏接線盒示意圖

　　傳統型光伏接線盒的主要特點有：

　　1）外殼有強大的抗老化、耐紫外線能力；

　　2）符合在室外惡劣的環境下適用；

　　3）PV-JB003-6接線盒專門為太陽能組件設計；

　　4）內部接線座為線路板與塑料兩種材料；

　　5）電纜采用焊接式及裝配不同的二級管可以改變接線盒的功率。

　　二、封膠密封小巧型光伏接線盒

　　封膠密封小巧型光伏接線盒如下圖2所示：

圖2 封膠密封小巧型光伏接線盒示意圖

　　封膠密封小巧型光伏接線盒的特點主要包括：

　　1）具備卓越的耐高低溫、防火、抗老化和耐紫外線性能，能滿足室外惡劣環境條件下長期使用要求；

　　2）優異的防水和防塵效果，采用灌膠方式密封；

　　3）小外形，超薄設計，結構簡潔實用，同時適用于90W的晶硅光伏組件或者薄膜光伏組件；

　　4）匯流條和線纜的連接分別采用焊接和壓接方式，電氣性能安全可靠。

　　三、玻璃幕墻專用型光伏接線盒

　　玻璃幕墻專用型光伏接線盒如下圖3所示：

圖3 玻璃幕墻專用型光伏接線盒示意圖

　　玻璃幕墻專用型光伏接線盒的特點有：

　　1）具備卓越的耐高低溫、防火、抗老化和耐紫外線性能，能滿足室外惡劣環境條件下長期使用要求；

　　2）優異的防水和防塵效果，采用灌膠方式密封；

　　3）袖珍型超小外形，結構簡潔實用，適用于薄膜光伏組件，廣泛使用于太陽能光電建筑一體化領域；

　　4）匯流條和線纜的連接分別采用焊接和壓接方式，電氣性能安全可靠。

　　以上就是今天為大家分享的內容，希望對大家在學習光伏接線盒這塊兒的知識起到有效的幫助。
