正確使用P4系列窄間距板對板連接器的方法
出處:yuhh 發布于:2012-08-17 14:10:14
P4系列是指端子間距達到0.4mm,高度在1.5mm的側插板對板連接器。為了實現超小型化、超低高度,本產品采用了和以往不同的超薄塑膠構造以及精密復雜的金屬結構,因此在設計選用本產品和貼片生產前請認真閱讀本手冊內容。
?、?設計時的注意事項
?、?貼片時的注意事項
③ 焊接返工時的注意事項
?、?組裝工序中連接器壓接時的注意事項
?、?檢測專用連接器的介紹及使用注意事項
?、?設計時的注意事項
為防止產品在使用中出現問題請注意以下事項

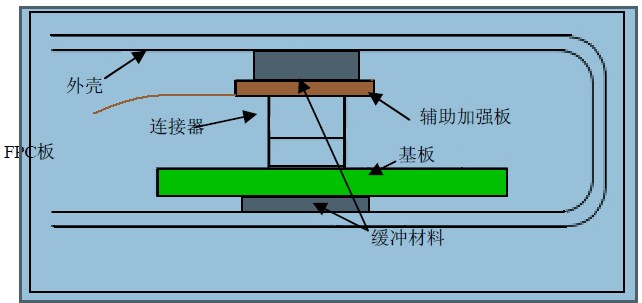

(1) 本產品只設有簡單的鎖扣裝置, 在產品遭受跌落沖擊時連接器可能會出現插座和插頭脫離現象。因此在進行產品設計時請?jiān)谕鈿ど显O(shè)置用于防止連接器因類似沖擊而脫離的裝置。

請確認該緩沖材要全部覆蓋整個連接器。
※ 總之不管是用柔性線路板打底子的面,還是將柔性線路板折疊的情況,一定要厚度均勻,使連接器保持水平放置。為防止因跌落沖擊造成連接器破損,請根據PCB板的重量設定合適的固定結構。

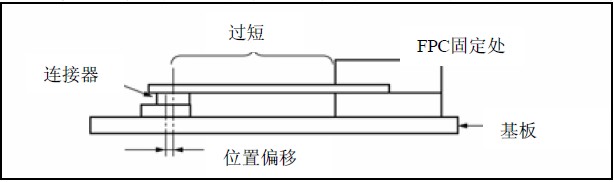

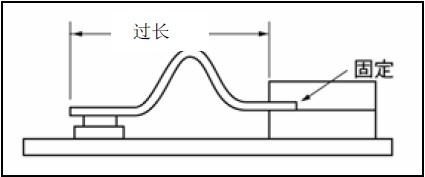

(2) 本連接器經常補用于連接主板和柔性線路板。是這種情況下,要注意避免柔性線路板過短,而對連接器產生負荷,使之產生位置偏移。請務必在設計時留有一些長度余量。


(3) 用于PCB板連接時,為方便組裝工序以下兩點:

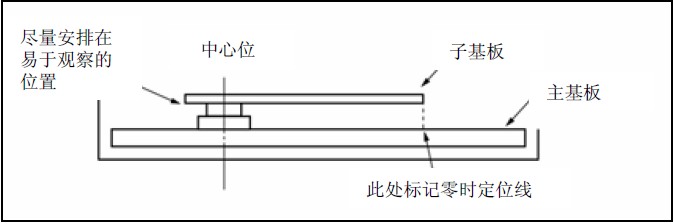

* 盡量安排在容易觀察到連接器的壓接狀況位置。
* 為了方便組裝,建議適當設置定位標記。
