一、概述

　　本文介紹一種采用MAX7348 的串行I2C 總線的鍵盤電路以及驅動程序的設計。

　　I2C 需要連線少，僅需一條串行時鐘線和一條串行數據線。允許多主機控制，具有裁決和同步功能，可隨意添加或摘除總線上的子器件等諸多優點，所以已經被廣泛應用。

　　二、MAX7348

　　MAX7348 是美國MAXIM 公司生產的2 線接口、低EMI 鍵盤開關和發聲控制器，可監控多達40 個按鍵，可對按鍵去抖并保存在FIFO 中，去抖時間用戶可在9 ~ 40ms 之間任意設置，MAX7348 自帶的音調發生器在控制器的作用下可自動發出按鍵聲和報警聲，在發聲期間，輸出還可以設置為高電平或低電平，以驅動電子發聲器、繼電器或指示燈。

　　芯片采用400Kps,5.5V 容限2 線串行接口，工作電壓2.4 ~ 3.6V,4 個I2C 地址選擇。與MAX7348同系列的還有MAX7347 和MAX7349 等。

　　1. 引腳圖

　　如圖1 所示，SDA 、SCL 分別是兼容I2C 串行總線的數據、時鐘接口，使用時通常需要接一個典型值為4.7kΩ 的上拉電阻；ROW0 ~ ROW8 為鍵盤矩陣行輸入端口，不用時開路；COL0 ~ COL4為鍵盤矩陣列輸出端口；SOUNDER 為發聲器輸出端口，該輸出為推挽結構，通常與地之間接一個壓電陶瓷片或其他發聲設備；INT 為中斷輸出端口；ADO 為地址輸入端口，用來設置器件的從地址，該引腳接GND、V+、SDA、SCL 可形成4 種邏輯組合構成MAX7348 的4 個可選的I2C 地址，如表1 ;GND 為接地端，V+ 接電源（2.4 ~ 3.6V）。

表1 2線接口地址分配表

　　2. 主要內部寄存器

　?。?） 按鍵FIFO 寄存器（00H） 該寄存器包含與按鍵FIFO 狀態有關的信息，以及那些經過去抖的事件信息，該寄存器的D0 ~ D5 位表示按鍵中的那些鍵已去抖，D6 指明當前去抖按鍵是否是FIFO 中的一個；D7 位是溢出標志，它表示按鍵FIFO 是否溢出。讀按鍵掃描FIFO 將清除中斷信號，但是只有通過執行足夠次數的讀操作清空FIFO后才能再次產生中斷（INT）信號。

　?。?）去抖寄存器（ 01H） 該寄存器用來設置每一個去抖周期的時間，以及使能和禁用GPO 端口，其中D0 ~ D4 位用來在9 ~ 40ms 范圍內設置去抖時間，步長1ms,D5 ~ D7 用來設置使能那一個GPO 端口（表2）。

表2 去抖寄存器設置

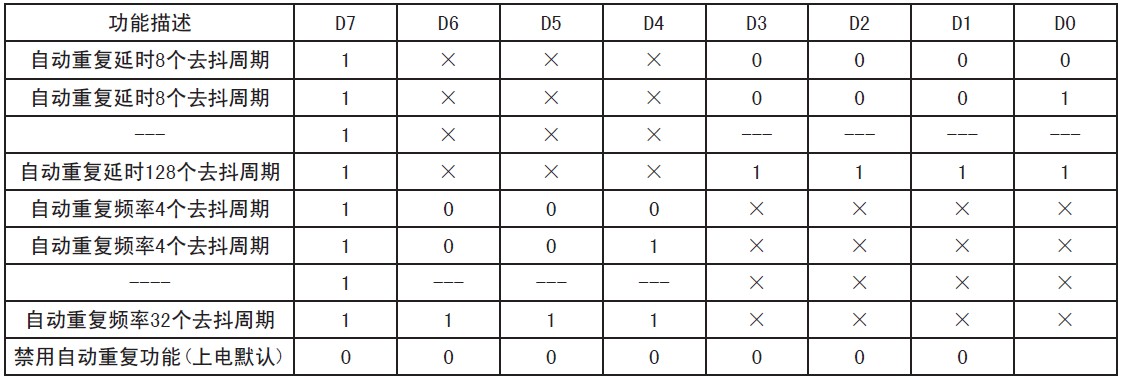

　?。?）自動重復寄存器（ 02H）該寄存器用來設置自動重復頻率及其延時。當按鍵按下且沒有釋放時，自動重復功能允許連續觸發按鍵事件。自動重復延時規定了次按下按鍵與開始重復之間的時間（如果按鍵沒有釋放）。自動重復頻率規定了自動重復開始后按鍵事件連續觸發的速度。D0 ~ D3設定自動重復延時，范圍從8 個去抖周期到128 個去抖周期。D4 ~ D6 位規定重復頻率，范圍是4 到32 個去抖周期，D7 位是自動重復功能使能位（如表3 所示）。

表3 自動重復寄存器

　　（4） 中斷寄存器（ 03H） 該寄存器包含與中斷請求功能設置有關的信息，以及INT 輸出的狀態，INT 輸出也可配置為GPO.中斷寄存器是只讀寄存器，向該寄存器寫入數據無效。

　　（5）配置寄存器（04H）該寄存器反映發聲器的狀態、控制I2C 總線超時、使能報警輸入中斷、使能發聲器對報警輸入和按鍵去抖時間做出響應，以及控制器件關斷等。該寄存器結構如表4 所示，除D1、D2 設定發聲器輸出狀態外，其余每一位對應一個控制狀態，用戶可根據需要使能（置"1"）或禁止（置"0"）。

表4 配置寄存器結構

　?。?）按鍵發聲寄存器（ 06H） 如果配置寄存器（04H）中使能按鍵發聲，那么當一個鍵或一組鍵去抖后，發聲控制器將發出聲音，并由按鍵發聲寄存器設定發聲的時間和頻率。

　　除以上幾個主要寄存器外還有端口寄存器、報警聲寄存器、發聲器寄存器等多個寄存器，這些寄存器主要用于控制發聲器和擴展GPO 端口，在此不做詳細敘述，感興趣的讀者可以自行查閱有關MAX7348 的技術資料。

　　三、電路設計

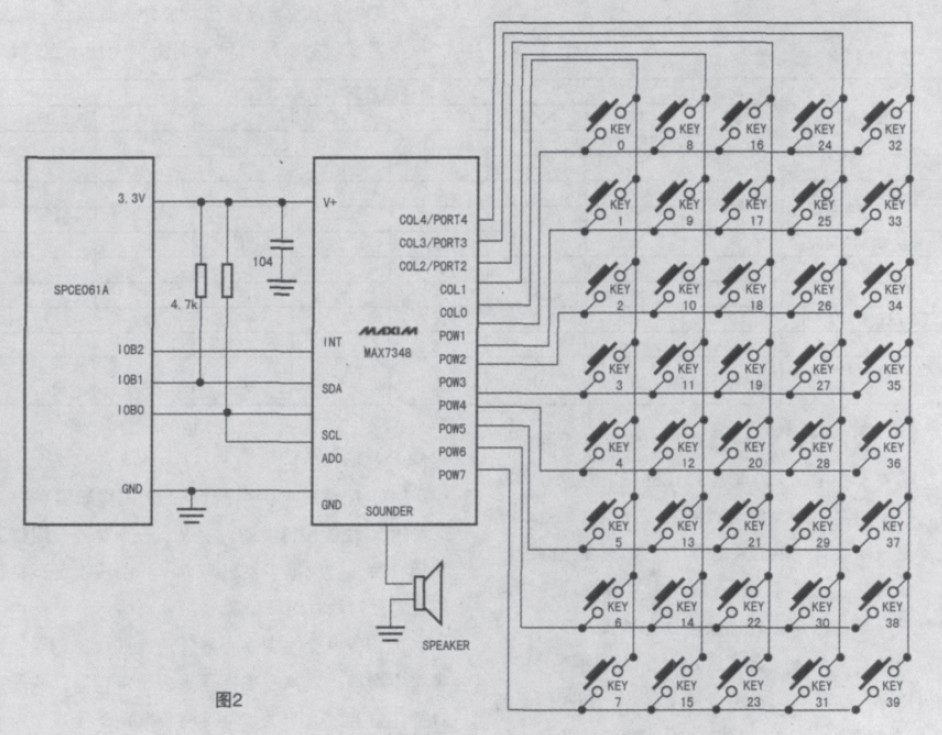

　　圖2 是筆者設計的MAX7348 應用電路，該電路以凌陽（SPCE061A）單片機為主控制器，結合MAX7348 構成了一個具有40 個按鍵的鍵盤電路，通過程序可以設置按鍵發聲、自動連續按鍵、中斷輸出等功能。MAX7348 的SDA、SCL、INT 分別與SPCE061A 單片機的IOB0、IOB1、IOB2（注：SPCE061A 單片機的IOB2 為外部中斷1 的輸入口）連接，由于I2C 總線允許掛接多個從機，所以在實際使用中，可以將多個不同從機地址的設備掛接在同一總線上，為單片機節約大量的硬件資源。

　　四、軟件編寫

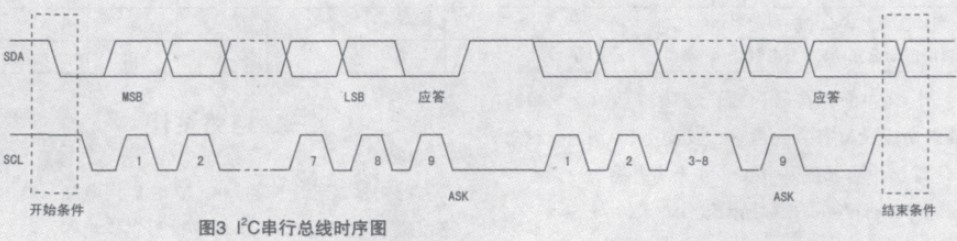

　　在圖2 所示的鍵盤電路中，由于MAX7348 只具有兼容的I2C 接口，而SPCE061A 單片機本身不具備I2C 接口，要實現二者之間的數據傳輸，通常采用通用IO 口軟件模擬I2C 的方式來實現。圖3 是MAX7348 的總線時序。

　　由圖3 所示的時序圖可以看出，用軟件模擬I2C 總線的傳輸時序，大致要經歷構造開始條件、發送從機地址（含讀寫標志位）、等待從機響應、發送（或讀?。? 個字節數據（或命令）、源程序請從www.ele169.com 。

　　筆者編寫的模擬I2C 總線驅動程序，經過多次調試，程序符合I2C 總線傳輸時序要求，與I2C總線設備通訊可靠，但需要注意的一點是：以上代碼是在SPCE061A 單片機默認時鐘頻率（24M）的情況下編寫的，如果采用較高的系統時鐘，需要在部分代碼中間添加一些延時程序，否則會出現數據丟失，造成通訊錯誤。

　　五、小結

　　本文介紹的MAX7348 與單片機的接口具有電路簡單，易于實現，節省了單片機的IO 口，提高了鍵盤電路的穩定性和可靠性，在筆者制作的5 層電梯模型中工作穩定，性能可靠，是一種值得推廣的鍵盤擴展方案，可應用在工業控制、PDA、醫療器械等多個領域。
