摘要： 介紹一款基于Android系統的家庭游戲主機，使用嵌入式ARM硬件平臺開發，是匯集運動健身、體感互動、網絡資訊、數字信息服務、電子商務等功能于一身的家庭體感娛樂平臺。硬件方面使用TI公司的OMAP3515處理器；軟件方面設計了方便移植的平臺軟件SDK;操控方面使用基于2.4G的無線體感手柄；顯示方面選擇家庭電視機作為顯示終端。

　　引言

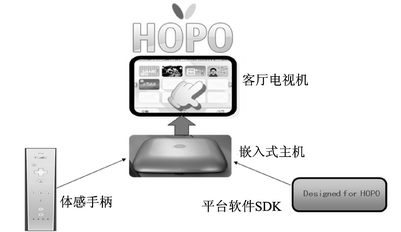

　　本文基于TI公司的OMAP3515開源平臺設計了一款客廳游戲主機，開源軟件平臺使用Linux系統，獨立移植了更流行、界面更友好的Android系統，開發了平臺軟件SDK,研發了hopoplayer播放器，支持Flash格式的游戲，并建立了友好的移植框架，可方便地移植到其他平臺使用，主機使用體感手柄控制顯示界面和操控體感游戲。完整的家庭體感娛樂平臺如圖1所示。

圖1 家庭體感娛樂平臺

　　1 客廳游戲主機

　　客廳游戲主機基于TI公司的OMAP3515開源平臺設計。軟件上，可以選擇Android系統，也可以選擇Linux系統。Android系統也是基于開源Linux系統內核，所以設計網卡驅動、HDMI驅動、音頻驅動、顯示驅動、NAND Flash驅動、USB驅動原理相同。硬件上，更換了網卡芯片、電源管理芯片、音頻解碼芯片、USB芯片和NAND Flash芯片，增加了HDMI驅動芯片。

　　Linux系統和Android系統使用相同的引導程序xloader、uboot,設計不同的kernel和文件系統，修改不同的啟動參數即可選擇Linux系統或Android系統。

　　移植Android系統到嵌入式Linux平臺設備，主要有兩種方法：一種是在使用的內核里打Android補丁，補丁量比較大，出錯的機會也大，移植時間也會很長；另一種是使用開源的Android系統，將平臺的驅動和配置等打補丁，添加到Android系統中，本文采用了這種方法。

　　1.1 Android源碼和建立編譯環境

　　主機系統： Linux Fedora 10.

　　（1） Android源碼

　　$ yum install gitcore

　　$ curl https://android.git.kernel.org/repo >~/bin/repo

　　$ chmod a+x ~/bin/repo

　　$ mkdir rowboatandroid

　　$ cd rowboatandroid

　　$ repo init u git://gitorious.org/rowboat/manifest.git m rowboatdonut.xml

　　$ repo sync

　?。?） 建立編譯環境

　?、?準備需要的開發包：

　　Git 1.5.4 or newer and the GNU Privacy Guard.

　　JDK 5.0, update 12 or higher. Java 6 is not supported, because of incompatibilities with @Override.

　　flex, bison, gperf, libsdldev, libesd0dev, libwxgtk2.6dev （optional）， buildessential, zip, curl, minicom, tftpserver, ubootmkimage

　?、?對于Fedora 10使用如下命令：

　　$ yum install bison gperf flex xorgx11protodevel readlinedevel

　　jdk1_5_0_22linuxi586.bin,安裝在/usr/local/hualu/android/rowboatandroid/jdk1.5.0_22下。

圖2 主機框架

　　修改java環境變量：

　　export JAVA_HOME=/usr/local/hualu/android/rowboatandroid/jdk1.5.0_22

　　export PATH=$JAVA_HOME/bin:$PATH

　　export CLASSPATH=$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar:$CLASSPATH

　　For Ubuntu 32bit use such command:

　　$ sudo aptget install gitcore gnupg sunjava5jdk flex bison gperf libsdldev libesd0dev libwxgtk2.6dev buildessential zip curl libncurses5dev zlib1gdev minicom tftpd ubootmkimage

　　Ubuntu Intrepid （8.10） users may need a newer version of libreadline:

　　$ sudo aptget install lib32readline5dev

　　jdk1_5_0_22linuxi586.bin,安裝在/usr/local/hualu/android/rowboatandroid/jdk1.5.0_22下。

　　修改java環境變量：

　　export JAVA_HOME=/usr/local/hualu/android/rowboatandroid/jdk1.5.0_22

　　export PATH=$JAVA_HOME/bin:$PATH

　　export CLASSPATH=$JAVA_HOME/ lib/tools.jar:$JAVA_HOME/lib/dt.jar:$CLASSPATH

　　③ 建立rootfs:

　　$ make TARGET_PRODUCT=omap3evm TARGET_BUILD_VARIANT=tests j8

　　$ cd out/target/product/omap3evm

　　$ mkdir android_rootfs

　　$ cp r root/* android_rootfs

　　$ cp r system android_rootfs

　　$ sudo ////build/tools/mktarball.sh ///host/linuxx86/bin/fs_get_stats android_rootfs . rootfs rootfs.tar.bz2

　?、?建立kernel:

　　$make ARCH=arm omap3_evm_android_defconfig

　　1.2 移植Android系統的主要流程

　?、?首先到https://code.google.com/p/rowboat/wiki/Source網站，參考說明2.6.29 kernel和omap3evmdonut20091222.tar.bz2 文件系統。

　　如果只TI OMAP3EVM 內核，可以使用git clone git://gitorious.org/rowboat/kernel.git.

　?、?修改uboot的啟動參數：

　　setenv bootargs mem=128M console=ttyS2,115200n8 root=/dev/mmcblk0p2 rw init=/init rootwait。

　?、?把平臺上在TI OMAP3EVM中修改的內容打補丁，移植到步驟①的內核中，重點是針對平臺的驅動和顯示部分。

　?、?拷貝修改后內核的uImage和文件系統到的SD卡中，從SD卡啟動Android系統。

　?、?啟動后首先出現機器人LOGO,然后出現"android"字體LOGO,出現Android主界面。

　?、?優化、修改啟動界面，如需要從NAND Flash啟動則修改相應的啟動參數和文件系統等。

　　1.3 主機框架

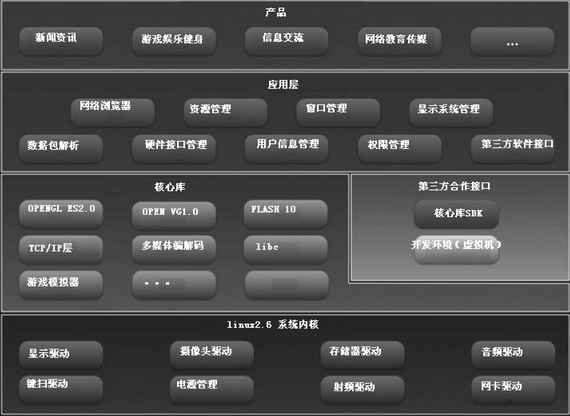

　　主機框架如圖2所示。

　　1.4 主機驅動

　　主機基于Android系統，驅動主要包括網卡驅動、HDMI驅動、音頻驅動、顯示驅動。

　　1.4.1 網卡驅動

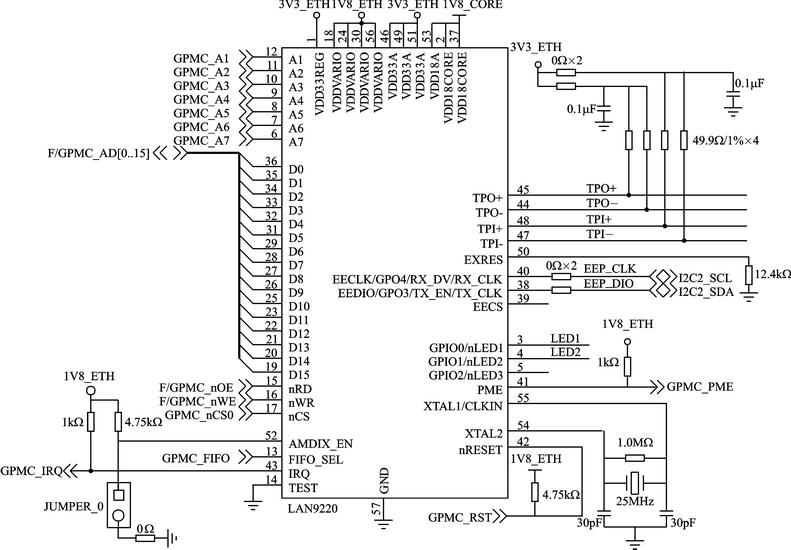

　　網卡原理圖如圖3所示。

圖3 網卡原理圖

　　uboot中修改支持LAN9220網卡：針對硬件原理圖修改初始化I/O口、 IRQ口，根據OMAP3530手冊的寄存器描述調整配置，完成網卡ID號識別、網卡初始化和makefile修改。

　　內核中修改支持LAN9220網卡： 從原理圖確認網卡訪問基址為0x18000000（gpmc_cs3的基址），這個是物理地址，總線位寬為16,中斷引腳為GPMC_IRQ（對應OMAP3530的GPIO65），增加LAN9220平臺設備，配置內核將LAN9220靜態編譯進內核。

　　1.4.2 HDMI驅動

　　HDMI驅動包括平臺設備注冊和中斷、熱插拔初始化、HDMI音頻設備注冊和初始化、視頻分辨率設置和初始化，參考AD9889B_AD9389B Programmers Guide.pdf和EIA/CEA861B標準。

　　1.4.3 音頻驅動

　　uboot中對音頻的輸出設置：

　　函數int misc_init_r（void）中*（（uint *） 0x4807402c）=0x1f10; // 0x1f10或 0x1f07

　　根據芯片手冊設置為低位0x10對應的音頻采樣頻率fs為44.1 kHz,128fs;低位0x07對應的音頻采樣頻率fs為44.1 kHz,256fs.

　　計算方法為：

　　96 MHz/（16 + 1）=5.647 MHz

　　MCLK=44.1 kHz×128=5.644 8 MHz（誤差較?。?/FONT>
