耳機也是將電信號轉換為聲音的電聲器件，主要應用于收音機、放音機、CD機、MP3／MP4、手機等電子設各中，用來代替揚聲器作放聲用。耳機具有使用方便、體積小、成本低、制造簡單、效率高等優點，應用廣泛。

　　1  耳機的分類

　　耳機根據其換能方式分類，主要有動圈式、靜電式和等磁式；從結構上分，主要有開放式、半開放式和封閉式；從佩帶形式上分，則有耳塞式、掛耳式和頭戴式等。常見耳機的分類如表1所示。

表1 常見耳機的分類

　　1.1 動圈式

　　動圈式耳機是普通、常見的耳機，其驅動單元基本上就是一只小型的動圈式揚聲器，由處于永磁場中的音圈驅動與之相連的振膜振動。動圈式耳機效率比較高，大多可為音響上的耳機輸出驅動，且可靠耐用。常見動圈式耳機外形如圖1所示。

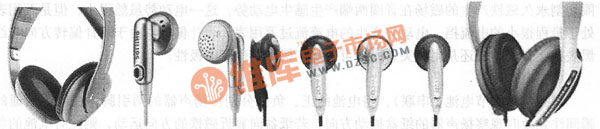

圖1 常見動圈式耳機外形

　　1.2 等磁式

　　等磁式耳機的驅動器類似于縮小的平面揚聲器，它將平面的音圈嵌人輕薄的振膜里，像印制電路板一樣，可以使驅動力平均分布。磁體集中在振膜的一側或兩側（推挽式），振膜在其形成的磁場中振動。等磁式耳機振膜沒有靜電式耳機振膜那樣輕，但有同樣大的振動面積和相近的音質。常見等磁式耳機外形如圖2所示。

圖2 常見等磁式耳機外形

　　1.3 靜電式

　　靜電式耳機有輕而薄的振膜，由高直流電壓極化，極化所需的電能由交流電轉化，也有電池供電的。振膜懸掛在由兩塊固定的金屬板（定子）形成的靜電場中，當音頻信號加載到定子上時，靜電場發生變化，驅動振膜振動。單定子也是可以驅動振膜的，但雙定子的推挽形式失真更小。靜電式耳機必須使用特殊的放大器將音頻信號轉化為數百伏的電壓信號，用變壓器連接到功率放大器的輸出端也可以驅動靜電式耳機。靜電式耳機價格昂貴，不易于驅動，所能到達的聲壓級也沒有動圈式耳機大，但其反應速度快，能夠重放各種微小的細節，失真極低。常見靜電式耳機外形如圖3所示。

圖3 常見靜電式耳機外形

　　耳機和揚聲器一樣都是把電信號轉換成聲音的換能元件。在電路原理圖中耳機的文字符號是“B”或“BE”，電路符號如圖4所示。

圖4 常見靜電式耳機外形

　　2 耳機的檢測

　　2.1 單聲道耳機的檢測

　　對于單聲道耳機，檢測時將萬用表轉換開關置于R×10Ω擋或R×100Ω擋，兩支表筆分別斷續接耳機引線插頭的地線和芯線，此時，應能聽到耳機發出“喀喀”聲，則表明耳機良好。表筆斷續觸碰耳機輸出端引線時，聽不到“喀喀”聲，則表明耳機不能使用。對兩幅或兩幅以上耳機同時進行同種方法的檢測時，其聲音較大者，靈敏度較高，在檢測中如果出現有失真的聲音，則表明有音圈不正或音膜損壞變形的故障。

　　2.2 雙聲道耳機的檢測

　　雙聲道耳機檢測時，將萬用表轉換開關置于R×1Ω擋，測量耳機音圈的直流電阻。將萬用表的一支表筆接觸插頭的公共端（地線），另一支表筆分別接觸耳機插頭的兩個芯線，其阻值均應小于32Ω，因?yàn)榱Ⅲw聲耳機的交流阻抗為32Ω，而直流電阻總比交流阻抗低，一般雙聲道耳機的直流阻值為⒛～30Ω。若測得的阻值過小或超過32Ω很多，則說明耳機有故障。在測量的同時，應能聽到左、右聲道耳機發出的“喀喀”聲，表明耳機良好；否則，表明左聲道或右聲道或左右兩聲道有故障。
