1 命名

　　國產揚聲器的命名由三部分組成，如圖1所示，各部分組成的含義如表1所示。

　　第三部分表示特征第二部分表示分類部分表示主體。

圖1 國產揚聲器的命名組成

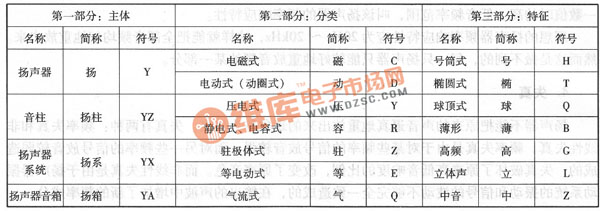

表1 國產揚聲器各組成部分的含義

　　2  揚聲器的檢測

　　2.1 揚聲器的常見故障現象

　?。?）開路故障：兩根引腳之間的電阻為無窮大，在電路中表現為無聲，揚聲器中沒有任何響聲。

　?。?）紙盆破裂故障：直接檢查可以發現這一故障，這種故障的揚聲器要更換。

　?。?）音質差故障：這是揚聲器的軟故障，通常不能發現什么明顯的故障特征，只是聲音不悅耳，這種故障的揚聲器要更換處理。

　　2.2 揚聲器的檢測

　　業余條件下對揚聲器的檢測只能采用試聽檢查法和萬用表檢測法。

　　試聽檢查法是將揚聲器接在功率放大器的輸出端，通過聽聲音來主觀評價其質量好壞的。

　　采用萬用表檢測揚聲器也是粗略的，方法如下。

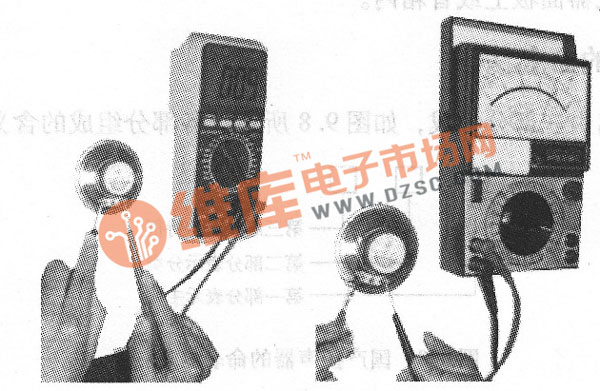

　?。?）測量直流電阻：用R×1Ω擋測量揚聲器兩引腳之間的直流電阻，正常時應比銘牌揚聲器阻抗略小。設揚聲器直流電阻為R0，則其阻抗為1.25R0。例如，8Ω的揚聲器測量的電阻正常為7Ω左右。測量阻值為無窮大，或遠大于其標稱阻抗值，說明揚聲器已經損壞。揚聲器直流電阻測量示意圖如圖2所示。

圖2 揚聲器直流電阻測量示意圖

　?。?）聽“喀喇喀喇”響聲：測量直流電阻時，將一支表筆固定，另一支表筆斷續接觸引腳，應該能聽到揚聲器發出的“喀喇喀喇”的響聲，響聲越大越好，無此響聲說明揚聲器音圈被卡死或音圈損壞。

　?。?）直觀檢查：檢查揚聲器有無紙盆破裂的現象。

　?。?）檢查磁性：用螺絲刀去試磁鐵的磁性，磁性越強越好。

　　3  揚聲器極性、相位的判斷

　　揚聲器相位是指揚聲器在串聯、并聯使用時的正極、負極的接法：當使用兩只以上的揚聲器時，要設法保證流過揚聲器的音頻電流方向的一致性，這樣才能使揚聲器的紙盆振動方向保持一致，不至于使空氣振動的能量被抵消，不至于降低放音效果。為了能做到這一點，要求串聯使用時一只揚聲器的正極接另一只揚聲器的負極依次連接起來；并聯使用時，各只揚聲器的正極與正極相連，負極與負極相連，這就達到了同相位的要求。

　　揚聲器的引腳極性是相對的，只要在同室中使用的各揚聲器極性規定一致即可。但是有的揚聲器在其引腳上沒有標出正極、負極的字樣，這就影響了串聯、并聯的使用，為此我們要確定揚聲器的正負極性，其方法如下。

　　（1）直接法

　　一些揚聲器背面的接線支架上已經用“＋”、“－”符號標出兩根引線的正負極性，可以直接識別出來。

　　（2）視聽法

　　若確定揚聲器的引腳極性可以采用視聽判別法。將兩只揚聲器兩根引腳任意并聯起來，接在功率放大器輸出端，給兩只揚聲器饋人電信號，兩只揚聲器同時發出聲音。然后將兩只揚聲器口對口接近，如果聲音越來越小，說明兩只揚聲器反極性并聯，即一只揚聲器的正極與另一只揚聲器的負極相并聯。

　　上述識別方法的原理是：兩只揚聲器反極并聯時，一只揚聲器的紙盆向里運動，另一只揚聲器的紙盆向外運動，這時兩只揚聲器口與口之間的聲壓減小，所以聲音低。

　　（3）電流法

　　利用萬用表的直流電流擋識別揚聲器引腳極性的辦法是：萬用表置于的直流電流擋（微安擋），兩只表棒任意接揚聲器的兩根引腳，用手指輕輕而快速地將紙盆向里推動，此時表針有一個向左或向右偏轉。當表針向右偏轉時（如果向左偏轉，則將紅黑表棒互相反接），紅表棒所接的引腳為正極，黑表棒所接的引腳為負極。用同樣的方法和極性規定檢測其他揚聲器，這樣各揚聲器的引腳極性就一致了。

　　這一方法能夠識別揚聲器引腳極性的原理是：按下紙盆時，由于音圈有了移動，所以音圈切割磁鐵產生的磁場在音圈兩端產生感生電動勢，這一電動勢雖然很小，但是萬用表處于量程很小的電流擋，電動勢產生的電流流過萬用表，表針偏轉。由于表針偏轉方向與紅黑表棒接音圈的頭還是尾有關，所以可以確定揚聲器引腳的極性。

　　（4）電池法

　　用一節或兩節電池（串聯），將電池的正、負極分別接揚聲器的兩引腳，在電源接通的瞬間注意及時觀察揚聲器的紙盆振動方向，若紙盆向靠近磁鐵的方向運動，則此時電池的負極接的是揚聲器的正極引腳。交替電池接通揚聲器的兩引腳，若紙盆向外運動，則說明電池的正極接觸的就是揚聲器的正極。判別揚聲器的引腳極性過程中要注意以下兩點。

　　①直接觀察揚聲器背面引線架時，對于同一個廠家生產的揚聲器，其正負引腳極性規定是一致的；對于不同廠家生產的揚聲器，則不能保證一致，用其他方法加以識別。

　?、谠诓捎萌f(wàn)用表識別高聲揚聲器的引腳極性的過程中，由于高聲揚聲器的音圈匝數較少，表針偏轉角度小，不容易看出來，所以此時可以快速按下紙盆，使表針偏轉角度大些。按下紙盆時要小心，切不可損壞紙盆。
