隨著技術的發展，越來越多的大學、公司以及政府機構都通過網絡對外提供資源、服務，并且彼此協作日益緊密、信息共享日益頻繁。例如，大學之間的“跨校選課”、“共享圖書資源”等。因此簡化這些業務中身份的流程，同時做到安全高效成為迫切需要解決的問題。

　　1 Shibboleth簡介

　　Shibboleth是一個針對SSO的開源項目。Shibboleth項目主要應用在校園內Web資源共享，以及校園間的應用系統的用戶身份聯合。

　　Shibboleth主要針對分布式資源如何有效訪問的問題。與其他系統的區別在于Shibboleth將模塊放在客戶端，資源提供者只需進行少量的驗證工作，極大地減輕了資源提供者的負擔，簡化了訪問程序、提高了訪問資源的效率、安全性得到了保證。在系統擴展方面，Shibboleth采用了SAML規范，同時也在SAML上作了改進，保證了系統的可擴展性。

　　Shibboleth主要由3個部分組成：

　　(1)Origin

　　對應Identity Provider(IdP)，身份提供端。主要作用是向資源提供者提供用戶的屬性，以便使資源服務器根據其屬性對操作進行判決響應。

　　(2)Target

　　對應Resource/Service Provider，資源/服務提供端。主要作用是響應用戶的資源請求，并向該用戶所在的Origin查詢用戶的屬性，然后根據屬性做出允許或拒絕訪問資源的決策。

　　(3)WAYF

　　WAYF是Where Are You From的首字母簡稱。SHIRE使用WAYF來進行大部分初始化工作。WAYF組件知道每一個Origin端句柄服務器的名稱和位置。其主要功能是將Origin端站點名稱映射到HS信息上。WAYF的另一個作用是為用戶查詢HS并將句柄發送給SHIRE。WAYF通過與用戶打交道，詢問“你從哪來”，用戶輸入組織名稱，WAYF便在用戶組織的名稱與HS的URL之間進行映射。

　　2 SAML簡介

　　SAML即安全斷言標記語言，英文全稱是Security Assertion Markup Language。它是一個基于XML的標準，用于在不同的安全域(security domain)之間交換和授權數據。在SAML標準定義了身份提供者(identity provider)和服務提供者(service provider)，這兩者構成了前面所說的不同的安全域。 SAML是OASIS組織安全服務技術委員會(Security Services Technical Committee)的產品。SAML將所有與檢索、傳輸和共享安全信息相關的功能標準轉化為以下形式[2]：

　　(1)為用戶提供XML安全信息格式，請求、傳輸信息的格式。

　　(2)定義這些消息與SOAP(Simple Object Access Protocol)等協議協作的方式。

　　(3)為像Web SSO(Single Sign-On)類似的常見用例定義的消息交換。

　　(4)支持多種隱私保護機制，包括在不披露用戶身份的情況下確定用戶屬性的功能。

　　(5)詳述在Unix、Microsoft Windows、X509、LDAP、DCE和XCML技術所提供的格式中處理身份信息的方法。

　　(6)提供系統的元數據機制，使得所有參與的系統能就所支持的SAML選項進行通信。

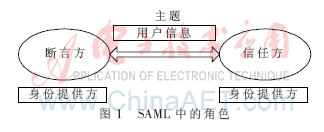

    SAML的設計特別關注了靈活性，當遇到標準尚未涵蓋的需求時，可以擴展。其所描述的環境包括3個角色，如圖1所示，即信任方(Service Provider)、斷言方(Identity Provider)和主題(與身份信息相關的用戶)。

　　SAML（Security Assertion Markup Language）是一個XML框架，也就是一組協議，可以用來傳輸安全聲明。比如，兩臺遠程機器之間要通訊，為了保證安全，我們可以采用加密等措施，也可以采用SAML來傳輸，傳輸?shù)臄?shù)據以XML形式，符合SAML規范，這樣我們就可以不要求兩臺機器采用什么樣的系統，只要求能理解SAML規范即可，顯然比傳統的方式更好。SAML 規范是一組Schema 定義。可以這么說，在Web Service 領域，schema就是規范，在Java領域，API就是規范。

　　IdP與SP通過SAML消息傳送用戶的身份和屬性等信息。SAML消息定義了2種重要的語句：(1)身份驗證語句，關于該主題在何時何地、使用何種身份進行過驗證的。SAML提供了超過20種不同身份驗證方法的詳細定義。身份驗證語句支持SSO，其中IdP代表SP進行登錄。(2)屬性語句，包含了與主題有關的屬性。屬性語句中典型的屬性是組和角色。

　　安全是所有Web項目在設計時都要考慮的一個重要因素。無論是選擇短口令，決定何時使用SSL加密HTTP會話，還是通過自動登錄cookie來識別用戶，都經常要付出重大的設計努力，以保護用戶的身份信息和他們可能存放于Web站點的其他資料。糟糕的安全性可能帶來公關災難。當終用戶努力保持對其個人信息的控制時，他們要面臨令人迷惑的隱私政策，需要牢記眾多站點的不同口令，以及遭遇“釣魚式攻擊”事件。在宏觀層次上，數字身份引起了許多復雜的技術和社會問題，業界一些團體如Liberty Alliance和IdentityGang都正試圖通過開發新的技術標準來解決它們。在較小的規模上，可以使用一些工具來為用戶提供更好的安全性。請考慮口令管理問題。用戶訪問他們保存?zhèn)€人資料的Web站點，在可以存取他們的資料之前必須經過驗證。通過驗證來鑒別用戶，確保他們是所聲稱的用戶。進行驗證簡單方式是使用口令。然而，若每個站點都需要各自的一套口令，用戶將有難以控制的大量口令。

　　1998年微軟首先嘗試通過其Passport network提供該問題的解決方案。Passport使得任意Web站點使用用戶提交給Passport的個人資料（如用戶名、地址、信用卡號）成為可能。Passport是單點登錄（single sign-on，SSO）的次電子商務嘗試。它沒有流行起來，部分原因是由于人們對系統封閉性的擔心。然而，SSO的理念非常引人注目，許多開放標準和商業計劃都追隨Passport其后。通過SSO，某個Web站點可以與其他站點共享用戶身份信息。 SSO對于使用應用服務提供商（Application Service Provider，ASP）軟件服務的企業特別有用。ASP在自己的服務器上宿主應用程序，出售其訪問權作為服務。公司可以在它的標準目錄服務器里管理自己的用戶和口令，然后通過SSO授予用戶訪問ASP應用程序的權限。SSO允許公司管理自己用戶的信息，不必為每一員工維護多個用戶賬號。對用戶來說，SSO的好處在于他們可以在多個應用程序中使用一個用戶名和口令，并且在應用程序之間切換時無需重新驗證。SSO不僅僅用于Web應用程序，它可用于任何類型的應用程序，只要有安全地傳送身份信息的協議。這種通信方式的開放標準就是安全性斷言標記語言（SAML）。

　　3 Shibboleth在本系統中的作用

　　(1)系統將基于Shibboleth的框架進行開發，但不完全使用Shibboleth，需要根據用戶的實際需求對其進行改造。

　　(2)Shibboleth構成跨域統一身份系統的部分，包括IdP、SP和WAYF組成的整個跨域統一身份系統的架構。

　　(3)通過將Shibboleth的IdP組件與各個學校的統一身份系統集成，將身份數據的管理和身份憑據的交給各個學校自身的統一身份系統?？缬蛑行闹皇亲鳛榭缬虻乃饕?，并不維護任何身份數據。

　　4 跨校統一身份系統的實現

　　4.1 跨校統一身份系統設計

　　該身份系統可分為3個子系統，身份提供方IdP(Identity Provider)、服務提供方SP(Service Provider)和身份聯盟中心FC(Federation Centre)。這3個子系統在實現聯盟時，工作原理與Shibboleth基本相同。下面從實現用戶身份聯盟的角度介紹這3個子系統的結構、工作機制以及交互方式。

　　4.1.1 身份提供方(IdP)

　　IdP是負責用戶身份和提供用戶、屬性信息的實體，它需要維護3個模塊，即單點登錄系統、數據庫系統和Shibboleth的IdP組件。

　　4.1.1.1 單點登錄系統

　　單點登錄系統(Single Sign-On Authentication System)是源組織的SSO系統，負責響應用戶的身份請求并生成SSO Token[4]。加入身份聯盟的先決條件就是源組織已經可以實現統一身份，在此基礎上，源組織無須對SSO系統做出變動。目前使用較多SSO系統有SUN、Oracle、IBM、Microsoft等廠商推出的統一身份系統，身份聯盟系統都將提供很好的兼容。

　　4.1.1.2 數據庫和用戶屬性數據庫

　　數據庫(Authentication DB)是源組織SSO系統的一部分，為SSO提供數據并直接服務于單點登錄系統。

　　用戶屬性數據庫(User DB)主要為Shibboleth的IdP組件服務，它存儲了身份聯盟系統所需要的用戶屬性信息。

　　4.1.1.3 Shibboleth的IdP組件

　　Shibooleth的IdP組件主要工作單元分為句柄服務器HS(Handle Server)和屬性中心AA(Attribute Authority)2個部分。

　　(1)句柄服務器(HS)

　　用戶通過源組織的SSO后，HS根據用戶瀏覽器中cookie值頒發身份聯盟的句柄作為用戶在聯盟中的身份憑據。獲得句柄的過程既可以通過用戶瀏覽器的Browser/POST和Browser/Artifact方式來實現，也可以通過SAML中的身份驗證斷言(Authentication Assertion)來實現。SAML定義了<samlp:AuthenticationQuery或<samlp:AssertionIDReference>字段的<samlp:Request>消息，通過它可以得到用戶身份的斷言(Assertion)，從中獲取句柄信息。用戶獲得句柄后就獲得了訪問聯盟中服務提供方的合法身份。

　　(2)屬性中心(AA)

　　AA為服務提供方(SP)提供用戶相關的屬性信息，這些信息又可分類為用戶固有屬性信息和用戶訪問策略信息。用戶固有屬性信息存儲在用戶屬性數據庫(User DB)的數據中；用戶訪問策略信息則是由屬性中心的屬性釋放策略ARP(Attribute Release Policy)提供的XML配置文件，包含了指定用戶是否可以訪問指定資源的決策信息。ARP文件定義了一系列的默認策略，同時也支持用戶配置策略，用戶配置策略的制定工作將統一交由身份聯盟中心(FC)負責。

　　4.1.2 服務提供方(SP)

　　SP是提供基于Web的服務、應用或資源的實體，通過安全的途徑實現資源的授權訪問和個性化服務。主要包含2個模塊：mod_shib模塊和SHAR模塊。

　　4.1.2.1 mod_shib模塊

　　mod_shib是Shibboleth用于集成到SP Apache服務器的一個擴展模塊，負責根據IdP提供的用戶訪問策略和本地訪問控制策略對資源進行訪問控制。

　　4.1.2.2 SHAR模塊

　　SHAR(Shibboleth Attribute Requester)是運行在服務提供方服務器上的一個后臺程序，負責向IdP請求用戶屬性相關的信息并處理響應消息。實際上SHAR是與IdP的屬性中心AA配合工作的，當SP需要用戶屬性信息時，SHAR將以通過后獲得的句柄(Handle)為憑據，向AA發送屬性請求的SAML消息，AA返回屬性查詢結果，交由SHAR解析作為mod_shib模塊實現訪問控制的依據。

　　4.1.3 身份聯盟中心(FC)

　　FC的主要功能是用于用戶的源組織選擇，即當用戶訪問非源組織資源需要時，將由FC提供源組織定位服務。該功能主要基于Shibboleth的Service Discovery組件，也可稱為WAYF服務。另外，本項目中的FC還根據需求提出了資源注冊、計費、審計等輔助功能。

　　WAYF服務在Shibboleth結構中是一個可選組件，采用集中的方式讓用戶選擇自己所在的源組織。

　　WAYF服務必須支持Shibboleth的請求方式，即瀏覽器Browser/POST和Browser/Artifact請求方式或者SAML請求方式，目的是為了協調源組織的SSO服務和身份聯盟系統中的SSO服務。WAYF實際上充當了各源組織SSO服務的中介，使各源組織的SSO在整個身份聯盟系統中都具有有效性。

　　4.2 跨校統一身份系統框架

　　4.2.1 全局架構設計

　　(1)每個高校都具有雙重身份：既是服務提供者(SP)，又是身份提供者(IdP)。

　　(2)存在一個Discovery服務(即WAYF服務)，當用戶沒有經過而訪問SP時，由Discovery確定用戶應該到哪個IdP去進行身份驗證。

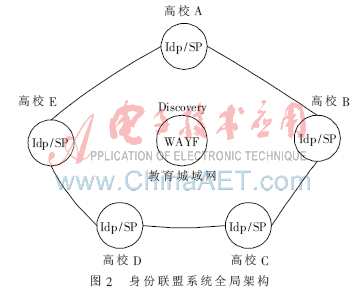

　　整體邏輯架構[5]說明如圖2所示。

　　4.2.2 單一高校內部的系統架構設計

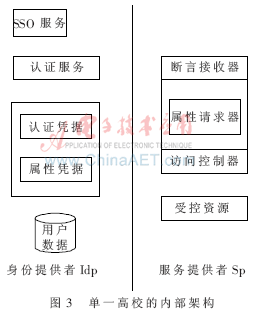

　　為了更清楚地說明整個邏輯架構，圖3所示為各個高校的內部邏輯架構圖。

　　高校內部邏輯架構[6]說明：

　　(1)高校中的IdP基于原有的身份系統，在原有系統基礎上加入2個IdP組件：憑據和屬性憑據。

　　(2)高校的SP提供并保護高校的受控資源，在受控資源之上增加3個SP組件：斷言接受器、屬性請求器和訪問控制器。1個SP可以保護多個受控資源。

　　4.2.3 聯盟過程

　　4.2.3.1 用戶未登錄時訪問高校A的資源(系統視角)

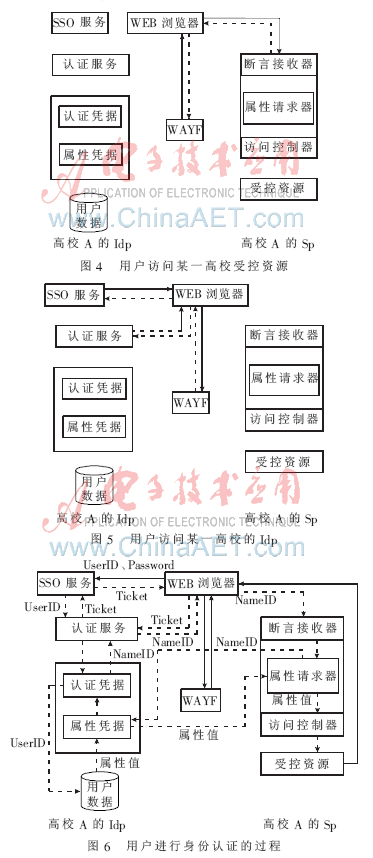

　　場景：用戶次訪問高校A的受控資源如圖4、圖5、圖6所示。

　　用戶訪問某一高校受控資源步驟如下：

　　(1)用戶向高校A提出訪問請求。

　　(2)高校A的斷言接受器發現該用戶未，將請求重定向給聯盟中心的WAYF服務器。

　　(3)WAYF服務器將學校選擇界面發送給用戶，讓用戶選擇所能的IdP。

　　用戶訪問某一高交的Jdp步驟如下：

　　(1)用戶選擇高校A后，提交給WAYF。

　　(2)WAYF重定向到高校A的服務。

　　(3)高校A的服務發現用戶尚未登錄，將請求定向到SSO服務。

　　(4)SSO服務向用戶發出高校A的登錄界面。

　　用戶進行身份的過程步驟如下：

　　(1)用戶輸入用戶名口令，向高校A的IdP登錄。

　　(2)高校A的SSO服務對用戶，通過后生成Ticket(用戶A通過后的證明)，交給瀏覽器。

　　(3)請求重定向到高校A的服務，該服務到SSO服務上去驗證之前生成的Ticket。

　　(4)SSO服務驗證Ticket，通過后將用戶的userId交給服務。

　　(5)服務將userId交給憑據。

　　(6)憑據為該用戶產生一個nameId，這是整個聯盟過程中用戶的標識，并將該nameId返回給服務。

　　(7)服務將nameId發還給瀏覽器，瀏覽器再次訪問高校A的SP。

　　(8)高校A的斷言接受器接受后用戶的請求，傳給屬性請求器。

　　(9)屬性請求器根據來訪用戶的nameId，向該用戶的IdP的屬性憑據請求用戶的屬性。

　　(10)高校A的屬性憑據根據該nameId從憑據處獲得用戶真實的userId。

　　(11)屬性憑據根據獲得的userId從用戶數據庫中獲得用戶身份信息的屬性值，將屬性值返回給高校A的屬性請求器。

　　(12)高校A的屬性請求器將屬性值發送給訪問控制器。

　　(13)訪問控制器根據用戶的屬性決定用戶可訪問的受控資源，并將結果返回給用戶。

　　4.2.3.2 用戶未登錄時訪問高校A資源(用戶視角)

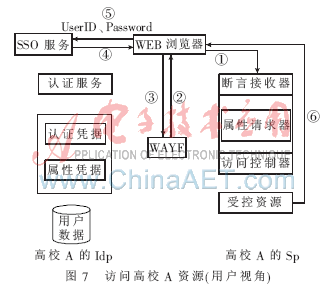

　　用戶可視過程如圖7所示。

　　訪問高校A資源的整個過程如下：

　　(1)用戶向高校A訪問受控資源。

　　(2)用戶收到回復，要求其選擇所在的高校。

　　(3)用戶選擇其所在的高校。

　　(4)用戶收到其所在高校的登錄頁面。

　　(5)用戶填入用戶名密碼，并提交。

　　(6)用戶獲得所需要的受控資源。

　　本文參考Shibboleth的架構，完成了跨校身份聯盟系統的設計方案，實現用戶“異地訪問—本地”的功能，避免了異地的繁瑣，簡化了業務流程。身份聯盟各子系統交互采用SAML標準，有效地保證了系統通信的安全，保障了用戶的隱私，很好地滿足了應用管理的需求，為高校間的合作和信息交流提供了一個良好的平臺。
