OLED的基本結構是由一薄而透明具半導體特性之銦錫氧化物（ITO），與電力之正極相連，再加上另一個金屬陰極，包成如三明治的結構。整個結構層中包括了：空穴傳輸層（HTL）、發光層（EL）與電子傳輸層（ETL）。當電力供應至適當電壓時，正極空穴與陰極電荷就會在發光層中結合，產生光亮，依其配方不同產生紅、綠和藍RGB三原色，構成基本色彩。OLED的特性是自己發光，不像TFT LCD需要背光，因此可視度和亮度均高，其次是電壓需求低且省電效率高，加上反應快、重量輕、厚度薄，構造簡單，成本低等，被視為 21世紀前途的產品之一。

　　OLED的發光原理

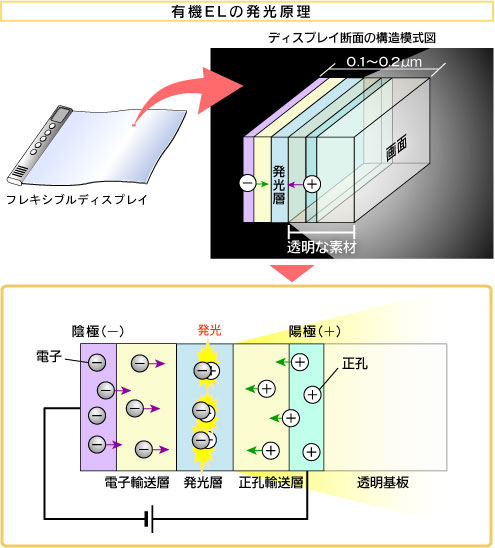

　　有機發光二極體的發光原理和無機發光二極體相似。當元件受到直流電（Direct Current；DC）所衍生的順向偏壓時，外加之電壓能量將驅動電子（Electron）與空穴（Hole）分別由陰極與陽極注入元件，當兩者在傳導中相遇、結合，即形成所謂的電子-空穴復合（Electron-Hole Capture）。而當化學分子受到外來能量激發後，若電子自旋（Electron Spin）和基態電子成對，則為單重態（Singlet），其所釋放的光為所謂的熒光（Fluorescence）；反之，若激發態電子和基態電子自旋不成對且平行，則稱為三重態（Triplet），其所釋放的光為所謂的磷光（Phosphorescence）。

　　發光材料及生成方法

　　OLED的主要部分就是發光材料層，經過多次試驗驗證，發光材料大致分為高分子化合物和低分子化合物兩大類。

　　低分子發光材料主要有熒光材料和磷光材料。

　　熒光材料很容易產生三原色（紅綠藍），另外價格，壽命，加工都非常方便，是一種的低分子發光材料。磷光材料的發光效率比熒光材料要高很多，但是伴隨電流增加導致的發光效率降低，壽命不高，提純難以及藍色光譜不全等方面還不及熒光材料，還有待于研究發展。

　　跟高分子發光材料相比，低分子發光材料的問題就是加工制作困難。特別是無法應付于大面積的生產。由于材料都是以薄膜形式附著于玻璃或者透明聚合物 表面上的，高分子的薄膜技術以及表面處理技術都遠遠超過低分子。另外高分子發光材料的潛力也非常大，不斷的實驗研究，也會有很多新型材料誕生。

　　由于OLED薄，輕的重要特點，決定了它的材料必須要通過薄膜處理附著在基板上。這就需要用到表面處理技術。在日本，薄膜技術以及表面處理技術的掌握在大手的印刷企業里（大日本印刷，凸版印刷等等）。通過CVD,PVD等薄膜附著方法，可以將各種不同高分子材料附著于基板之上。附著技術的提高，也可以實現大面積OLED。
