液晶顯示器的電源電路和高壓電路是故障率的部位，而相關資料難找，本文通過方案簡介、數據實測、及檢修流程結合實物圖的形式，為讀者奉上經典電源及高壓電路原理圖和數據。本文所有電壓數據均采用MF-47型萬用表測得，電壓?jiǎn)挝粸閂;所有對地電阻數據均使用MF-47型萬用表擋，紅表筆接地測得，電阻單位為Ω；波形采用珠海伊萬型示波表測得。

　　這是一個經典組合電路，SG6841D是電源部分主控芯片，OZ9RR是高壓部分主控芯片。

　　是由崇貿科技開發的一款高性能固定頻率電流模式控制器，專為離線和變換器應用而設計。采用DIP-8封裝，與封裝的SG6841SZ引腳功能相同，應急時可以進行到PIN代換。它屬于電流型單端PWM調制器，具有管腳數量少、外圍電路簡單、安裝調試簡便、性能優良、價格低廉等優點，可地控制占空比，實現穩壓輸出，還擁有低待機功耗和眾多保護功能。SG6841的啟動電流只有30μA.這樣就可以選大阻值和低功率的啟動電阻，以100VAC~輸入的AC/DC變換器為例，選取1.5MΩ、以及l(fā)OμF/25V的VDD維持電容即可。

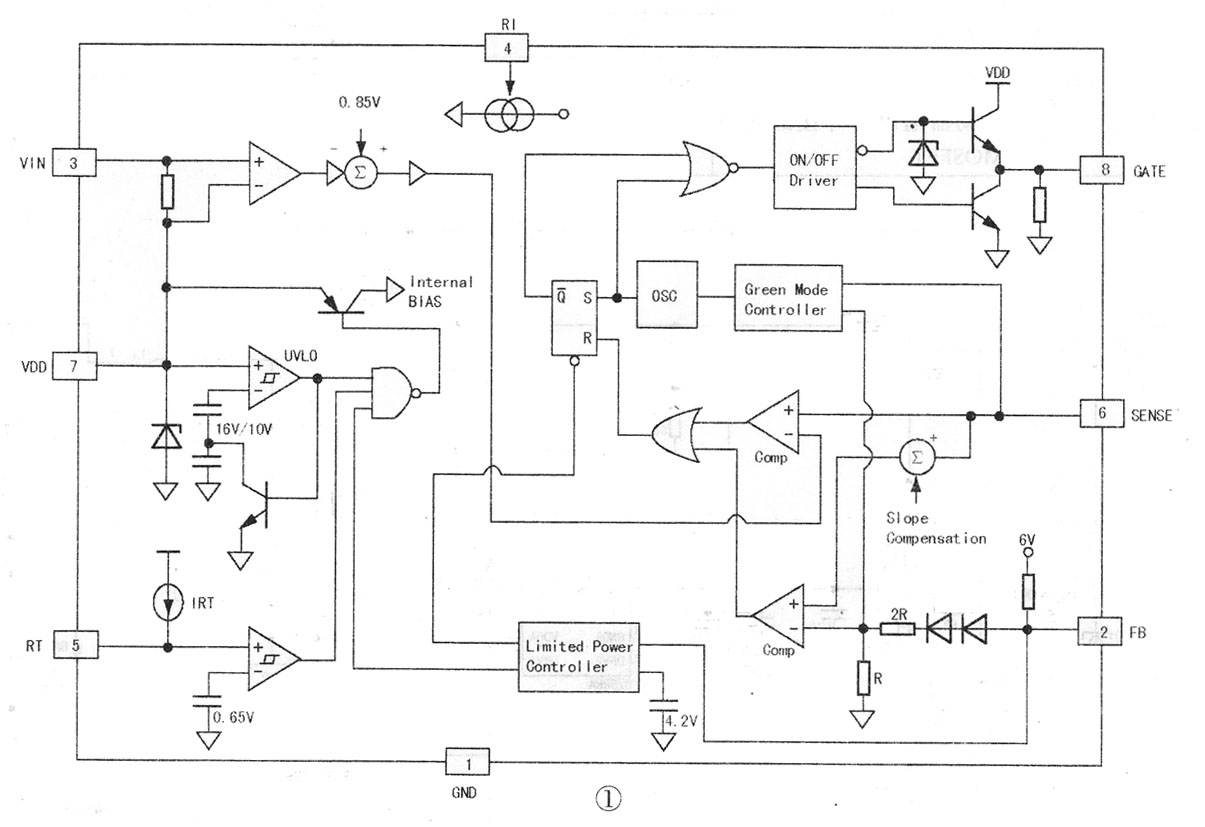

　　圖1為SG6841內部結構圖

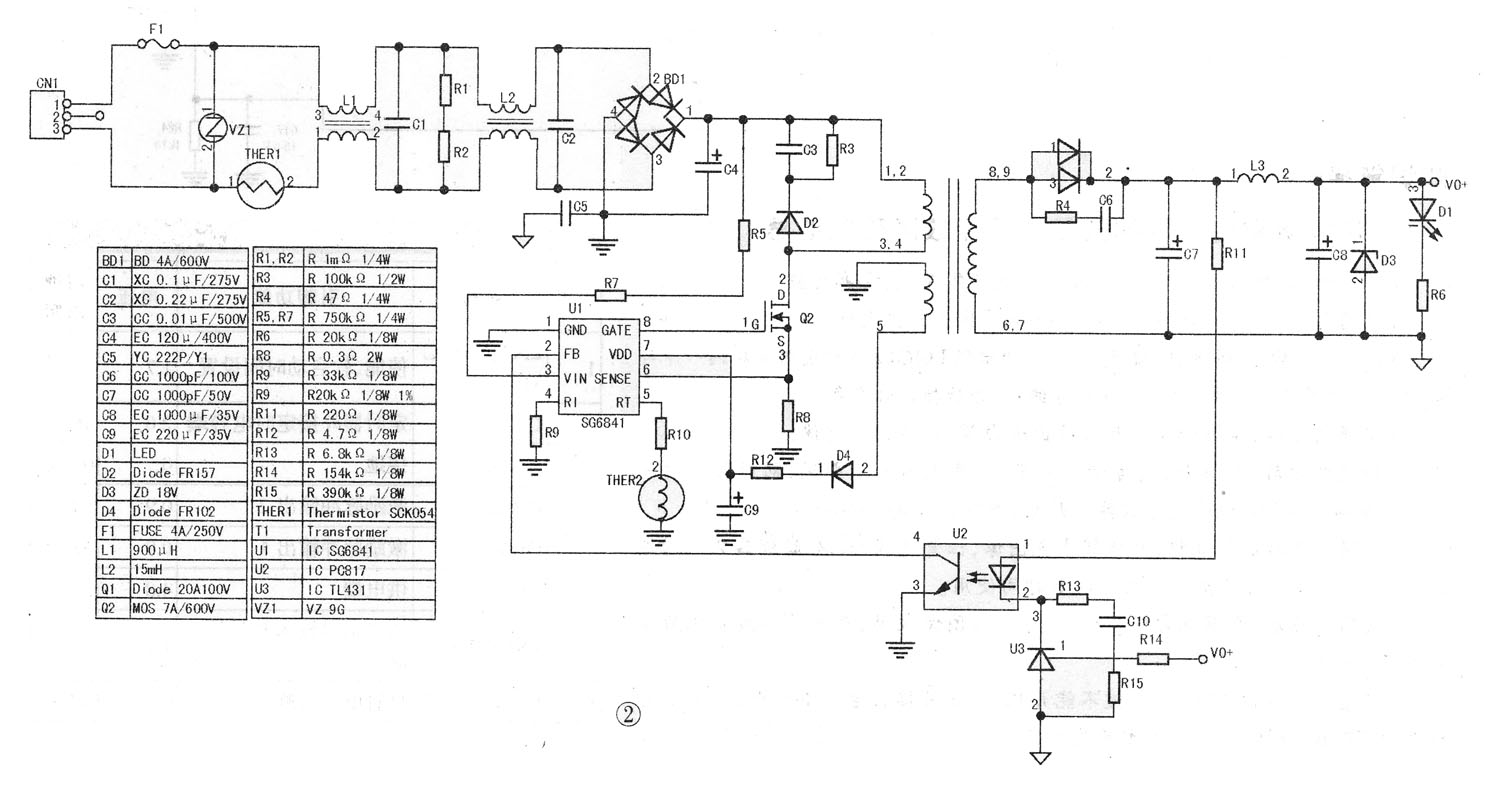

　　圖2為SG6841D典型應用電路圖

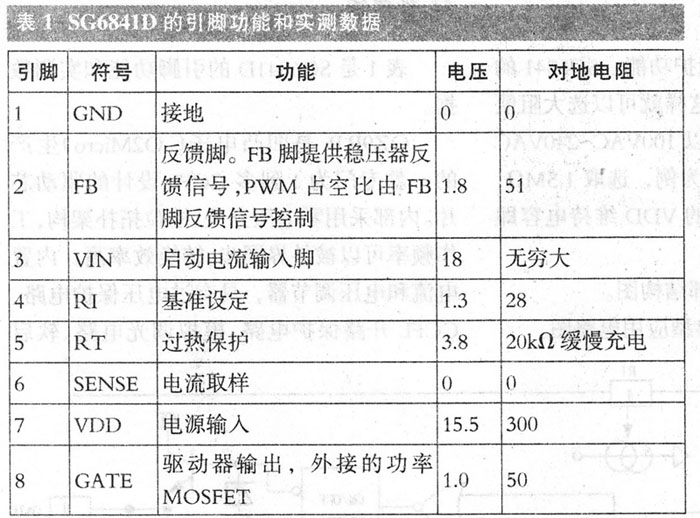

　　表1是SG6841D的引腳功能和實測數據。

　　OZ9RR是凹凸電子（02MICro）生產的一款專門為i到多CCFL設計的驅動芯片。內部采用零電壓開關、推拉拓?fù)浼軜?gòu)，工作頻率可以被外界同步，轉換效率高。內置電流和電壓調節器，具有過電壓保護電路、CCFL開路保護電路、模擬調光電路、軟啟動電路，采用SOP-8或者DIP-8封裝。工作電壓4.5V~5.5V,輸出驅動脈沖頻率30kHz~150kHz,固定頻率輸出。

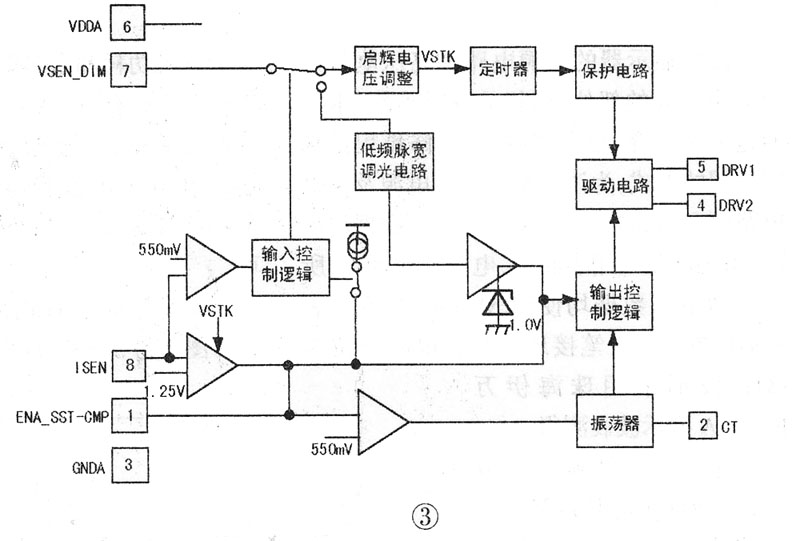

　　圖3為OZ9RR內部結構圖。

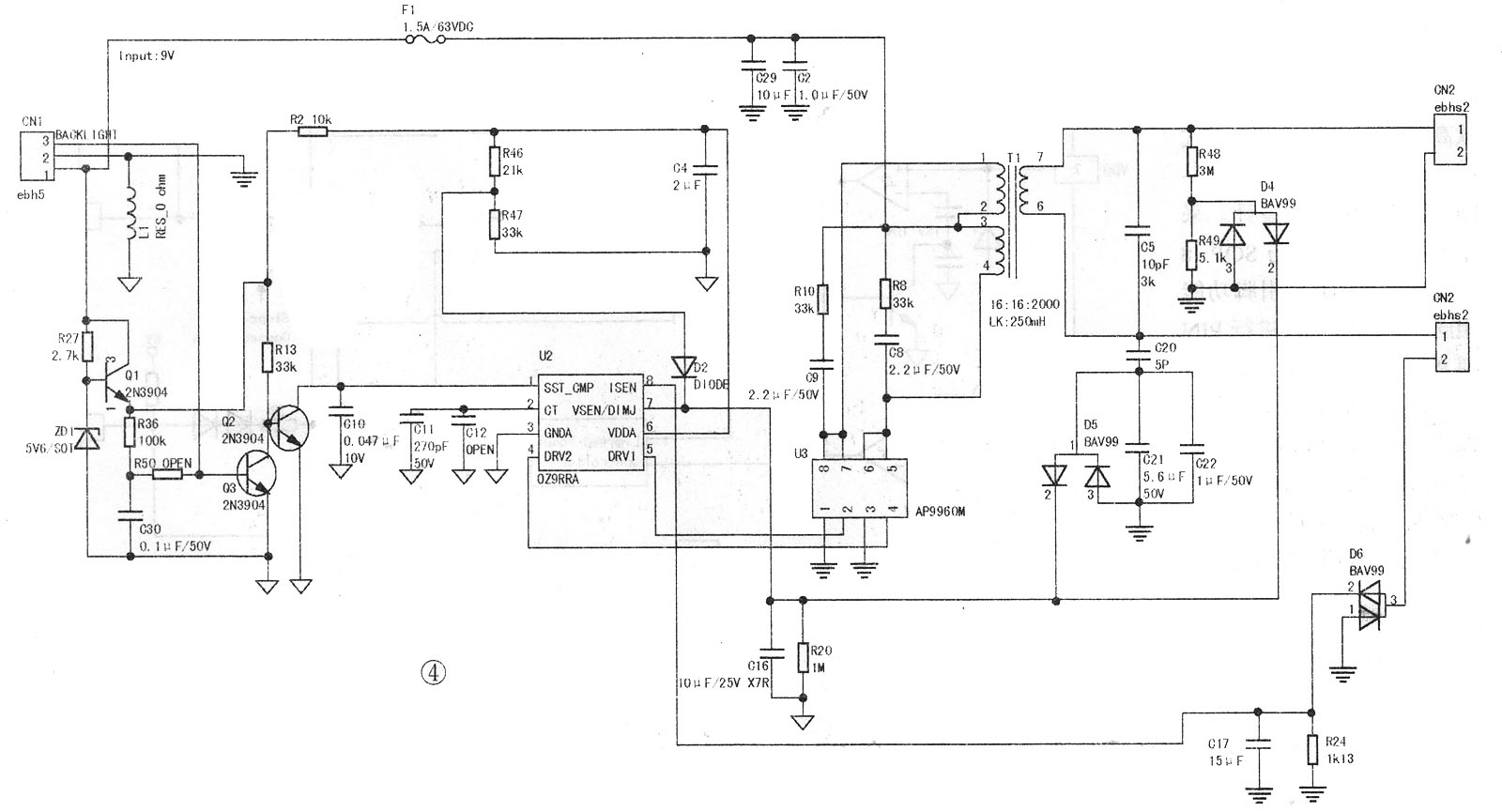

　　圖4為OZ9RR典型應用電路圖。

　　表2是OZ9RR的引腳功能和實測數據。

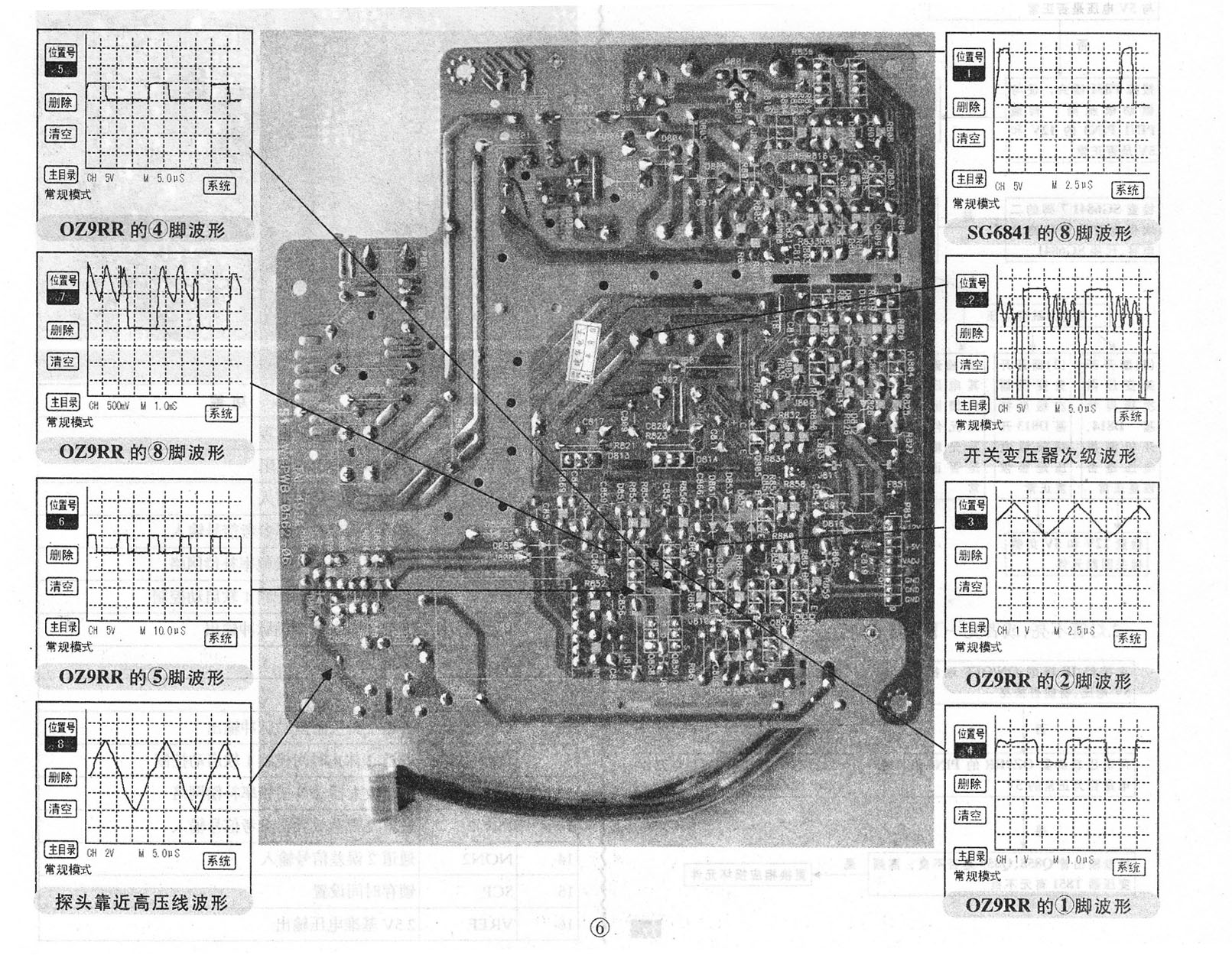

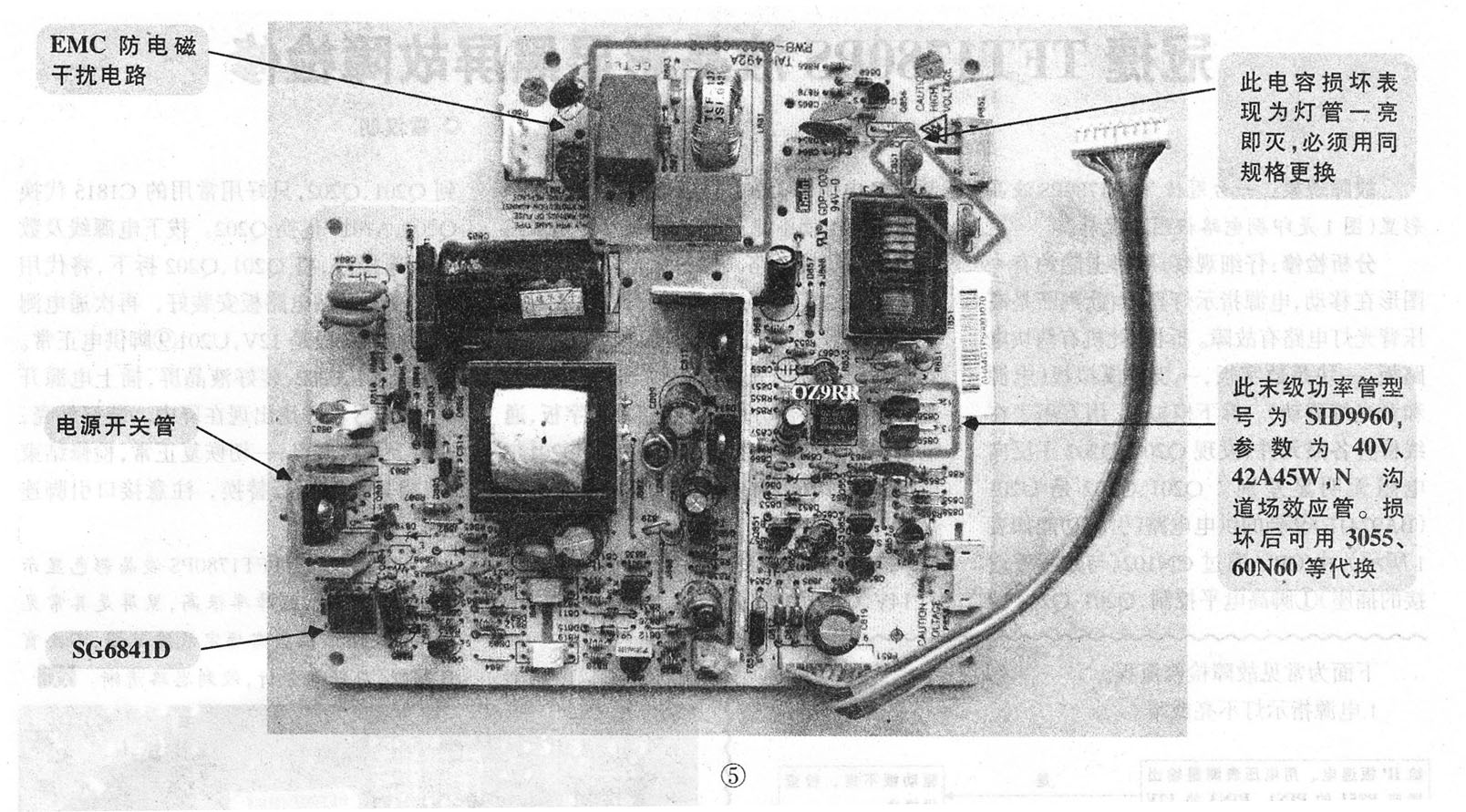

　　圖5和圖6為采用此組合方案的電源高壓一體板實物和測試圖。此板設計結構比較好，功率輸出大，直流輸出為12V和5v,用在18.5英寸以下的2燈液晶顯示器中都可以。
