故障檢修：同行送修聯想 F41 一臺，描述故障是不能開機，上電測試，待機 0.04A,但是按開關沒有反應。

　　分析維修：拆開機器，裸板上電后，測量待機芯片 max8734a 的 18 腳 LDO5 輸出的 VL5,卻發現電壓并沒有產生，于是查看它的 20 腳主供電 V+,居然只有 2V 多，如圖1所示。首先就懷疑是點火回路在作怪，點火不成功，隔離不開啟，就不會產生真正的 B+電壓，電流稍微增大一點，消耗在PR2,PR3,PR4,PR8 這幾個電阻上的電壓就會迅速增大，從而導致B+ 電壓很小。

　　測量這幾個電阻的前級，電壓有 19V,而經過電阻之后，電壓就只有 6V 了，通過了 MOS管 PQ1 后的 B+電壓就只有不到 3V 了。這充分說明了點火不成功…接下來就要判斷是點火回路本身出了問題，還是因為后級短路而導致點火回路保護了呢？

　　我們知道，點火回路的終目的，就是去開啟 PQ9 和 PQ10 組成的隔離電路，提供真正的系統主供電 B+,如圖2所示。那么，主要的測試點，當然就是負責控制這兩個MOS 管G 極的 PQ16和 PQ17 了 , 而控制 PQ16和PQ17 的G 極 的 , 又是 ACON 這個信號了。

　　用示波器查看這個信號，在電源接通的瞬間，有一個非常短暫的高電平脈沖，幅度在 1.5V左右，而 PQ10 的 D 極也可以看到升高后迅速被拉低到 6V 多。這個確實不好判斷了，于是掉轉槍頭，檢測 MAX8734A 是否存在過流而導致點火回路開啟不成功。通過打阻值，發現 VL5,+3VALWP 和+5VALWP 的對地阻值都是正常的，應該不會負載過重…為了確認，還是斷開了+3VALWP 和+5VALWP 電壓后的連接跳線，再上電，情況沒有任何變化，說明并不是負載過重引起的。那還會不會是 MAX8734A 工作異常導致上下管不正常導通而導致的瞬間過流呢，于是用示波器查看各 MOS 管 G 極的波形，發現確實有不正常的情況，PQ21的 G 極在通電時，會存在一個瞬間升高，然后慢慢變低的控制電壓，這就很有可能導致 B+電壓被瞬間與地直接連同而短路，于是直接懷疑 MAX87344A 工作不正常，直接換之。換的過程中，聞到了一股異常難聞的氣味，看來這個機器進過液體（具體什么液體，自己猜吧，后來在其他位置又發現了很不明顯的腐蝕痕跡，更證實了這一點）。換好 MAX8734A,滿懷信心的通電，居然還是老現象?？磥砗苡锌赡苓€是點火回路出現問題了。老老實實，按順序查吧。

　　首先是由 PU1A 產生的PACIN,幅度 3V,正常，然后是 PU1 的 6 腳電壓 RTCVREF,3.3V,也很正常，再就是 PU1 的 5 腳電壓，如圖3所示。因為 B+之又瞬間的電壓正常，這個時候，PACIN 為高電 平 , 那 么 這 一 腳 的 電 壓 應 該 為19V*  PR24*PR25/（PR24+PR25）/（PR18+PR24*PR25/（PR24+PR25））=4.27V,用示波器驗證結果基本一致。

　　接下來 就 是PU1B的7腳 電 壓 了 ，如圖4所示。 如果 VL5 順利產生，那么這腳的電壓應該可以被抬高到 5V.但是前面已經測量過了，VL5存在的時間很短，有可能 PU1 的工作條件都還沒達到，VL5 就已經消失…于是把探針停在 PU1 的 7 腳上，反復通電，這個時候發現一個新情況，通電到幾秒鐘以后，待機電流會慢慢下降，下降到 0.01A 的時候，可以看到萬用電源上的過流指示燈一閃，然后待機又回到0.04A…如此反復，同時，隨著電路的下降，B+電壓也在慢慢上升，上升到 PU1 的 5 腳電壓升高到 3.3V 后，7 腳會出現一個短暫的高電平，然后迅速被拉低，同時待機又回到 0.04A,同時測量 VIN 電壓，也可以看到 VIN 在待機跳回 0.04A 的時候，出現了一個幅度非常大的下拉脈沖，這充分說明了點火回路本身是工作正常的，因為后級負載過大而導致點火回路保護了。

　　前面已經排除了待機電壓的過流情況了，其他電壓就算又短路，在這個時候也不會工作的，不應該導致保護啊，漫無目的的，到處測量大電容的阻值，卻讓我發現，給北橋供電的+VCCP和+1.8V 已經完全對地短路了，北橋肯定出故障了。于是上BGA預熱臺，把北橋取了下來，然后測量這 2 路電壓的對地阻值，已經正常了。滿懷信心的上電，居然還是 0.04A,過幾秒后慢慢降低，到 0.01A 后又跳回 0.04A.滿板的測量所有的電感，電容，MOS 管，全部都正常。

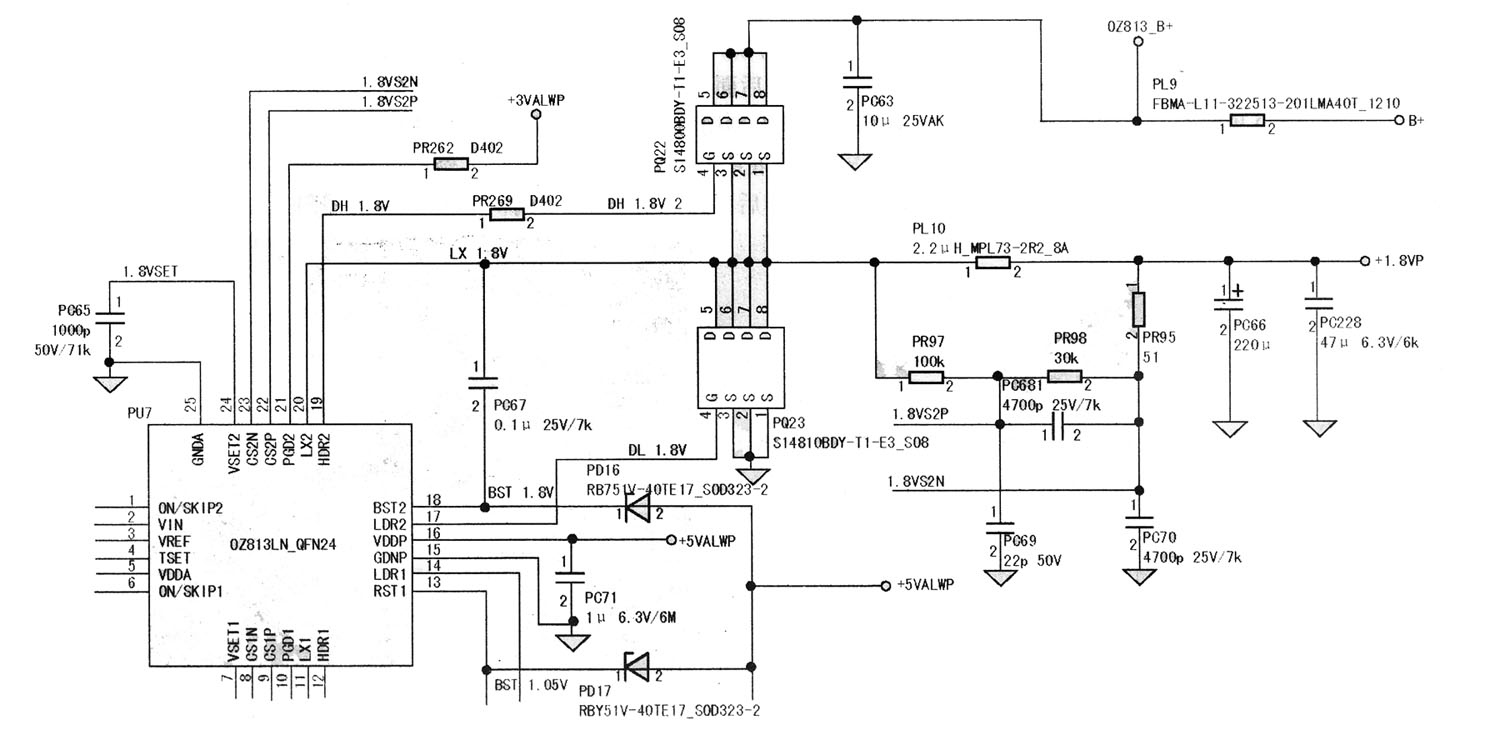

　　第二天大早來到公司，首先就拿這個板子開刀，直接在 PQ10 的 D 極和地線上飛好線，連到萬用電源上，限制好電流，直接通電，但是，和我預想的結果完全不同，沒有過流的情況產生，待機 0.02A 很正常?？磥懋a(chǎn)生短路的點還不簡單啊，跟點火回路中間產生的幾個信號密切相關啊。一不做，二不休，干脆就直接去掉點火回路的保護功能，于是去掉 PD6,給萬用電源限定電流后直接上電，呵呵，狐貍尾巴終于露出來了，萬用電源的過流指示燈紅通通的，同時可以聽到主板某個電感有明顯的過流嘯叫聲，于是用示波器查看各電感上的波形，發現 PL10 上有電壓幅度很大的方波，相關電路如圖5所示！斷電測量 PU7 的周圍電路，沒有發現斷線和其他異常，于是把 PL9 取下來，再上電，待機為 0.01A,+3VALWP 和+5VALWP 也正常產生，看來就是 PU7 出問題了，找來一個新的 813LN,換了上去，再把 PL9 和 PD6 還原，再上電開機，各電壓順利產生。馬上找來全新的 GL960 的北橋，上我的土炮爐子做了上去，冷卻后上電，CPURST#和各關鍵信號都已經正常產生。上好 CPU 和內存，開機一切正常，故障排除。
