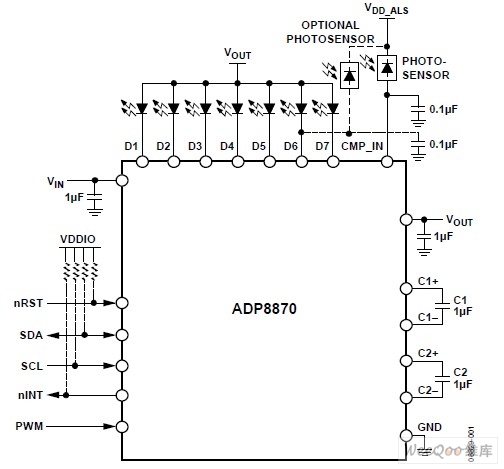

ADP8870集成了下列功能：可編程背光LED電荷泵驅動器；用于自動控制亮度（LED電流）的光電晶體管輸入；以及用于控制輸出電流比例的PWM輸入。這一組合能根據檢測到的環境照明強度和顯示圖像成分自動改變電流強度，從而大幅降低功耗。它能自動執行該功能，無需處理器來監控光電晶體管。光強度閾值可通過I2C接口實現完全編程。

　　ADP8870可將多6個LED獨立驅動至30 mA（值），此外還能將第7個LED驅動至60 mA（值）。所有LED的/電流和漸亮/漸暗時間，均可以通過I2C接口獨立編程。這些LED也可以合并為若干組，以減少漸亮/漸暗期間的處理器指令。

　　整個配置由一個雙電容電荷泵驅動，其增益為1×、1.5×和2×。這種配置采用2.5 V至5.5 V電源供電，能夠驅動240 mA的輸出電流。該器件具備完整的安全特性，包括短路保護、過壓保護和過溫保護，因而很容易實現安全、穩定的設計。此外，輸入浪涌電流會受到集成式軟啟動及其受控輸入至輸出隔離的限制。

　　特性

　　●電荷泵提供1x、1.5x和2x自動增益選擇，以實現效率

　　●兩路高(±5%)光電二極管輸入支持自動環境光檢測(ALS)

　　●5 個可編程環境光檢測區可地降低背光功耗

　　●PWM輸入可用于任何或全部LED的內容自適應亮度控制(CABC)

　　●對D7實行獨立ALS控制，鍵盤照明自動響應環境照明強度

　　●PWM 輸入可用于任何或全部LED的內容自適應亮度控制(CABC)；PWM輸入控制LED輸出電流的比例

　　●7個獨立、可編程LED驅動器：6個驅動器能驅動30 mA（值）；1個附加驅動器能驅動60 mA（值）

　　●可編程電流限制（128級）

　　●待機模式功耗低于1 μA

　　●16 種可編程漸亮/漸暗時間：0.1 s至5.5 s；選擇范圍包括平方速率或立方速率

　　●漸變override功能

　　●所有編程均通過I2C 兼容接口進行

　　●專用復位引腳和內置上電復位(POR)

　　●短路、過壓和過溫保護

　　●內部軟啟動限制浪涌電流

　　●故障或關斷期間提供輸入至輸出隔離

　　●工作電壓低至Vin = 2.5 V，欠壓閉鎖(UVLO)設置在2.0 V

　　●小型晶圓級芯片規模封裝(WLCSP)或引腳架構芯片級封裝(LFCSP)

數據資料：
