開關電流技術是近年來提出的一種新的模擬信號采樣、保持、處理技術。與已成熟的開關電容技術相比， 開關電流技術不需要線性電容和高性能運算放大器， 整個電路均由MOS 管構成， 因此可與標準數字CMOS 工藝兼容， 可與數字電路使用相同工藝并集成在同一塊芯片上， 這預示著它將在數?；旌?a target="_blank">集成電路的發展中扮演重要角色. 但是開關電流電路中存在一些非理想因素， 其中時鐘饋通誤差尤為突出， 它直接影響到電路的性能。近年來， 國際上已提出了一些減少時鐘饋通誤差的技術方案， 例如虛假補償技術、全差分結構、多相復雜時鐘算法存儲單元， 大部分都是在輸出端產生額外的誤差電流來抵消前面產生的誤差， 由于獨立信號和補償部分的存在， 復雜的電路和時鐘相位技術將不可避免。文中通過分析代SI 存儲單元時鐘饋通誤差產生的主要因素， 提出了一種消除鐘饋誤差的新方案， 在此基礎上完成了電路設計， 給出了仿真性能和對比結果。該存儲單元可用于構造性能良好的雙線性積分器， 作為濾波器、∑-△ 調制器等系統的基本模塊。

　　1   時鐘饋通誤差分析

　　圖1( a) 是一個基本的代SI 存儲單元， 開關S1 受時鐘脈沖信號控制。當S1 斷開時， 產生的注入電荷將注入到存儲管M2 的柵極， 導致M2 的柵極產生一個時鐘饋通誤差信號， 終在輸出端產生誤差電流。圖1( b) 是一個含有處理誤差信號的存儲單元， 它比圖1( a) 多了一個電壓跟隨器Vb 和一個與開關S1 受相同時鐘脈沖信號控制的開關S2 。

圖1   代開關電流存儲單元

　　圖1( b) 工作原理如下:

　　在采樣相位期間， S1 和S2 同時導通， M1 和M2的源極電壓相等， 即:

　　同時它們的柵壓也是相等的。因此， 假定M1和M2 的漏極電壓相等， 忽略溝道調制效應， M1 的漏極電流I D1 = I in + I O ， M2 的漏極電流I D2 =[K 2 / K 1] ID1 ， 其中K i 表示兩個晶體管的跨導參數;I in和I out 分別表示輸入和輸出信號。

　　在保持相位期間， 開關S1 和S2 同時斷開， 由S1產生的誤差電荷將注入到M2 的柵極， 使得M2 的柵壓變?yōu)?

　　同時由S2 產生的誤差電荷將在電壓跟隨器Vb的輸入端轉化成誤差電壓， 通過電壓跟隨器在M2的源極產生誤差電壓V SCFT2 ， 使得M2 的源極電壓變?yōu)?

　　其中VGs amp2 和VS samp2分別表示開關同時導通時M2的柵極電壓和源極電壓; V GCFT2 和VSCFT 2分別表示開關同時斷開后在M2 的柵極和源極產生的鐘饋誤差電壓。

　　結果在保持相位期間M2 的柵源電壓保持為:

　　其中VGSs amp2 表示采樣期間M2 的柵源電壓; VGSCFT2表示保持期間M2 的柵源鐘饋誤差電壓。

　　如果選用相同的開關和時鐘脈沖控制信號， 并使電壓跟隨器中使用的MOS 管與M2 的寬長比相同， 那么V GSCFT2 就可能降為零， 從而消除了時鐘饋通電壓誤差， 在輸出端阻止了誤差電流的產生。

　　2   電壓反轉跟隨器( FVF)

　　圖2( a) 是一個共漏放大器， 通常被用來作為電壓緩沖器。忽略體效應， 輸出電壓V o= Vi+ V SGM1 ，該電路可以從負載中吸取大電流， 但它的吸取能力受偏置電流源I O 的限制， 流過晶體管M1 的電流受輸出電流的影響， 因此V SGM1 是動態變化的， 對阻抗負載來說， 小信號和大信號電壓增益都小于1。

圖2  電壓反轉跟隨器電路

　　圖2( b) 即為電壓反轉跟隨器( FVF) 電路。

　　其優點是: 通過M1 的電流保持不變， 不依賴于輸出電流。忽略短溝道效應， VSGM1 保持不變， 電壓增益為1。該電路可以吸取大電流， 大的吸取能力是因?yàn)檩敵龉?jié)點的阻抗非常低， 輸出阻抗為: r o =1/ ( gm1 gm2 ro1 ) ， 其中g(shù)mi和roi 分別是晶體管Mi 的跨導和輸出阻抗。

　　3   高性能開關電流存儲單元

　　圖( 3) 即為含有電壓反轉跟隨器( FVF) 的開關電流存儲單元。其中M1 、M2、I O、MS1組成基本的存儲單元， M3、M4、I O、V ref 組成電壓反轉跟隨器。為了消除電荷注入誤差， 設置NMOS 開關MS1和MS2 的寬長比相等， M1、M2、M3 的寬長比相等， 時鐘脈沖信號clk1 和clk2 相同， 從而保證了M3源極產生的誤差電壓VSCFT3 等于M2 柵極產生的誤差電壓VGCFT2 ， 使得M2 的柵源時鐘饋通誤差電壓VGSCFT2 近似為零， 避免了輸出端誤差電流的產生。

圖3   高性能開關電流存儲單元原理圖

　　圖( 4) 給出了高性能開關電流存儲單元的具體實現電路。其中電源電壓Vdd為1.8 V， 參考電壓Vref 為0.8 V， 偏置電壓VP 為0. 4 V， Vn 為1.2V. 晶體管M5~ M10組成兩級級聯的共源共柵電流鏡， 其目的是增大該電路的輸出阻抗， 從而有效降低開關電流存儲單元的傳輸誤差。clk1 和clk2 采用相同的時鐘控制信號， I in和Iout 分別表示輸入和輸出信號。

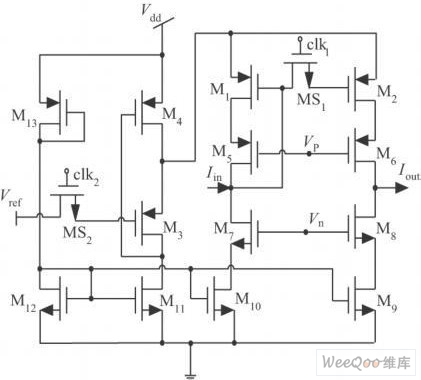

圖4   高性能SI 存儲單元電路圖

表1  各晶體管的寬長比

　　4   性能對比

　　基于0.18 mCMOS 工藝， 分別對代開關電流存儲單元和高性能開關電流存儲單元仿真， 輸入電流為20 A， 200kHz 的正弦信號， 采樣頻率5 MHz， 仿真結果見圖5。表2 中給出了二者的誤差對比， 其中I i 表示t 時刻的輸入電流， △I O1為代開關電流存儲單元產生的誤差電流， △I O2 為高性能開關電流存儲單元產生的誤差電流。由表中數據可以看出， 高性能開關電流存儲單元產生的平均誤差僅為代開關電流存儲單元產生的平均誤差的6% 。

圖5   代開關電流存儲單元仿真圖

表2   誤差對比

　　5   總結

　　本文采用一種新方法， 避免了傳統的補償存儲晶體管的漏極電流誤差， 轉而直接消除存儲管柵源的電壓誤差， 從而保證輸出端不會出現誤差電流。在AMPI0  18 mCMOS 工藝下， 設計了一種低壓、低功耗、低誤差的新型高性能開關電流存儲單元 。仿真結果表明， 該電路功耗低， 高， 誤差僅為代存儲單元的6%。
