描述

　　LT^®3958 是一款寬輸入電壓范圍、電流模式、DC/DC 轉換器，該器件能夠產生正輸出電壓或負輸出電壓。它可以被配置為一個升壓、反激式、SEPIC 或負輸出轉換器。它具有一個內部低端 N 溝道功率 MOSFET，此 MOSFET 的額定規格針對 84V/3.3A 而擬訂，并從一個內部已調 7.2V 電源來驅動。其固定頻率、電流模式架構在一個很寬的電源電壓和輸出電壓范圍內實現了穩定的操作。

　　LT3958 的工作頻率可利用一個外部電阻器來設定 (可設置范圍為 100kHz 至 1MHz)，并能夠采用 SYNC 引腳來使其同步至一個外部時鐘。由于具有一個很低的工作電源電壓 (5V) 和一個低停機靜態電流 (<1μA)，因而使 LT3958 成為電池供電式系統的理想選擇。

　　LT3958 具有軟起動和頻率折返功能，用于在啟動期間限制電感器電流。

　　特點

　　●寬輸入電壓范圍：5V 至 80V

　　●可利用單個反饋引腳來設置正或負輸出電壓

　　●內部 3.3A/84V 電源開關

　　●電流模式控制提供超卓的瞬態響應

　　●可利用一個外部電阻器來設置工作頻率 (100kHz 至 1MHz)

　　●可同步至一個外部時鐘

　　●低停機電流：<1μA

　　●內部 7.2V 低壓差穩壓器

　　●具遲滯的可編程輸入欠壓閉鎖

　　●可編程軟起動

　　●耐熱性能增強型 QFN (5mm x 6mm) 封裝

　　封裝

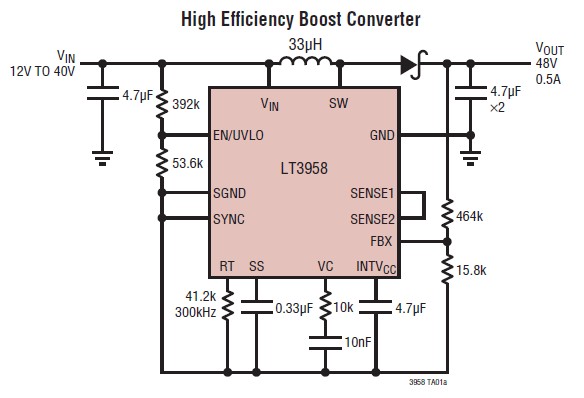

　　典型應用

　　應用

　　●汽車

　　●電信

　　●工業
