XC9509系列由一個降壓DC/DC轉換器和一個與DC/DC轉換器的輸出相并聯的高速LDO電壓調整器組成。同時也內置了一個電壓檢測器。因?yàn)殡妷赫{(diào)整器的輸入是從電源輸入,所以能適合多種應用。

　　DC/DC轉換器內置了一個P-溝道驅動三極管和一個同步整流N-溝道開關三極管。外部使用一個電感, 一個二極管和兩個電容,XC9509能夠輸出600mA電流,效率超過90%。XC9509能使用小型的陶瓷電容。

　　有三種開關頻率的型號可供選擇:300kHz,600kHz和1.2MHz。

　　DC/DC和VR的輸出電壓在0.9V～4.0V(±2.0%)范圍內以0.1V間隔設定。VD的電壓檢測范圍是0.9V～5.0V(±2.0%)。

　　該系列的軟啟動時間內部設定為5毫秒。內置UVLO(欠壓鎖閉) 功能,當輸入電壓低于1.4V的時候,內部的P-溝道驅動三極管將被關斷。

　　能通過外部信號來控制MODE端子和DISABLE功能,切換DC/DC的控制模式或者關斷DC/DC或者電壓調整器的輸出。

　　特點：

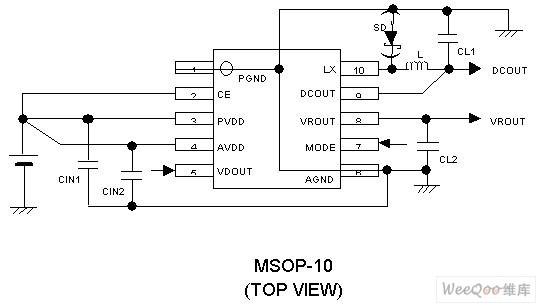

　　電路框圖：
