1  電信機房供電系統的設計

　　1.1  對UPS前級供電系統的要求

　　UPS可以向負載提供穩壓高、頻率穩定、波形失真度小的高質量電源，并且在與靜態旁路切換時可以實現無間斷供電。但要做到這點，它的前級供電質量不容忽視。在設計通信機房前級供電系統時，應考慮以下幾個方面。

　　(1)前級供電系統電源質量不宜太差，電壓及頻率應穩定在正常范圍。一般地講，大容量UPS主機輸入電壓范圍應為380V±15%。電壓過低，將使UPS后備蓄電池頻繁放電，終因長期處于欠壓充電狀態而縮短它的使用壽命；相反，電壓過高，則易引起逆變器損壞。對于旁路輸入，其電壓和頻率波動也有一定的范圍，一般為額定電壓的±10%和額定頻率的±5%，如果前級電源變化范圍過大，就會導致逆變器和旁路電源之間的切換被禁止或有間斷。因此，如果通信機房的前級電網在電壓范圍上達不到要求，應在UPS前級配置合適的抗干擾交流穩壓電源，但不宜采用磁飽和穩壓器，因?yàn)檫@類穩壓器在開機時可產生瞬時高壓，輸出波形失真度也較大，易造成UPS故障；

　　(2)前級供電系統中不應當帶有別的頻繁啟動的負載，比如經常使用的電梯，頻繁開啟的空調等。原因是在這些負載開、關機時會出現瞬間高低壓，使供電線路上電壓波形失真度過大，造成UPS市電旁路供電與逆變器供電轉換控制電路誤動作，進而引起同步控制電路故障。所以在條件許可下，宜將UPS的供電電源盡可能置于電網輸入的前端或采用獨立的供電回路；

　　(3)大多數通信機房都備有發電機組，以解決較長時間停電的問題。但在配置發電機組時，其容量應考慮不少于UPS電源額定輸出功率的1.5～2倍，以保證發電機輸出電壓、頻率正常，并改善其波形失真度。

　　1.2  UPS容量的確定

　　根據負載容量及性質選擇適當?shù)腢PS，既可保證UPS的供電質量，降低故障率，又可節省投資，提高經濟效益。一般來說，UPS容量的確定主要是要滿足當前負載的需要，同時，也要考慮以下幾個因素。

　　(1)負載性質對UPS輸出功率的影響。當前大部分UPS生產廠家在產品說明書中所給的輸出功率都是指負載功率因數為0.8(滯后)時的值，而UPS實際可帶的負載量是與負載功率因數密切相關的。當負載為純電阻性或電感性時，逆變器在額定視在功率下其有功功率將有所下降。所以在考慮UPS容量時，對不同的負載功率因數要進行功率折算。對于沖擊類負載，只要負載的峰值系數在UPS允許的范圍內，UPS基本上可以輸出額定功率，對于電阻性或電感性負載，則需酌情加大UPS容量；

　　(2)UPS容量不宜過大，以免使其過度輕載運行。過度輕載運行雖有利于降低逆變器損壞的概率，但可能造成市電停電時蓄電池放電電流過小而放電時間偏長，在蓄電池保護裝置故障時，蓄電池組被深度放電而造成性損壞；

　　(3)UPS容量不宜過小，以免使其長期處于重載運行狀態。這樣雖可節省一部分投資，但由于逆變器處于重載運行，其輸出波形將發生畸變，輸出電壓幅值抖動過大。這樣既不能為負載提供優質電源，還極易造成UPS逆變器的末級驅動元件損壞。目前一些UPS廠家推薦，UPS負載量不宜長期超過其額定容量的80%；

　　(4)對于通信機房面積較大、負載不斷分期擴容的情況下，在首期配置UPS容量時，應適當考慮中遠期發展趨勢，并在選型中挑選可并機或多機運行的機型，以使中遠期負載容量增大時，通過UPS并機擴大其輸出容量。相應地，配置UPS輸入及輸出配電屏?xí)r，應預留多臺UPS的輸入開關和中遠期的負荷分路開關，以便于日后擴容。

　　1.3  供電系統的電氣隔離及接地

　　一般來說，電網中經常存在差模干擾和共模干擾，這些干擾對機房內設備正常運行存在著不同程度的干擾。另外，零線電位的偏移也會對電子設備的運行造成影響。所以，在考慮UPS供電方案時應采取措施把這些影響減少到。傳統的UPS通過內部的工頻輸入及輸出變壓器來實現負載和電網間的電氣隔離和電壓匹配，抑制來自電網的共模及差模干擾電壓，便其不致于耦合到電子設備的電源上。此類UPS的輸出零點是取自隔離變壓器次級Y型繞組的中性點。為保證輸出零點電壓不偏移，應從通信機房的交流工作接地排上單獨引線至該輸出點。

　　近年來，出現了采用高頻鏈結構的不含輸出隔離變壓器的UPS。由于采用了高頻變壓器代替工頻變壓器，其體積重量明顯減小，但因?yàn)槠漭敵龆酥苯油ㄟ^變換元件輸出，一定程度上存在直流高壓進入負載的危險，而且在三相負載不平衡情況下存在電壓零點偏移問題。中性線與地線間的電壓可達十幾伏甚至更高，大大超出一些電信設備的要求。所以對于大型通信網絡等比較重要的負載，供電系統應盡量采用帶工頻隔離變壓器的UPS。

　　1.4  正確配置UPS后備蓄電池

　　為保證電網停電時也能利用UPS繼續向通信設備提供高質量供電，后備蓄電池的配置尤為重要。當負載不允許被中止供電時，通信機房內UPS蓄電池后備時間應大于從市電中斷到恢復的時間或到發電機組正常供電所需時間(前級供電系統配有發電機組)，若此段時間較長，則應配置外接的長延時蓄電池組，但此時應確認UPS內部整流器有能力對外接大容量蓄電池組進行充電，否則應配置外接充電器。蓄電池容量選擇應遵循以下原則:蓄電池必須在后備時間內供電給逆變器，且在額定負載下蓄電池組電壓不應下降到逆變器所允許的電壓以下。在布置機房設備排列時，應盡量使蓄電池組靠近UPS主機，縮短兩者之間連線長度，增大連線截面積，以降低連線自感量和線路壓降。蓄電池組可安裝在蓄電池柜內，也可安裝在敞開的蓄電池架中。前者美觀、整潔，但對樓板承重要求較高；后者可分散承重，且散熱性好，但占地面積多，易積塵，給維護帶來不便。

　　1.5  通過冗余方式增加供電可靠性

　　為了提高UPS供電的可靠性，可采用多種UPS冗余連接方式。各種方式都有優缺點，考慮方案時要根據實際負載情況選擇合適的方式。當前冗余連接方式大致有以下三種。

　　(1)雙機主從式熱備份

　　此系統結構及控制簡單，但存在以下缺點:主機長時間工作，而從機處于長期待機狀態，兩機的元件老化程度不均勻；在從機供電的狀態下，主機靜態旁路故障時將導致系統供電失敗;系統負載不能超過單機容量且以后無法擴容；

　　(2)功率均分并聯備份

　　此種方式目前有兩種結構:一種是UPS通過外加并機柜方式并聯，并機柜提供同步及多機均流控制，同時提供并聯系統的總靜態旁路;另一種是在每臺UPS內安裝一套邏輯控制板，控制各臺機器的同步及均流輸出。此方案的優點是易于擴容(采用并機柜方式時應將開機柜按終期考慮)，可通過冗余備份提高供電可靠性，但也存在缺點。

　　①由于并機柜成為系統的公共瓶頸點，一旦它內部失控或故障，會導致整個系統供電失敗;

　?、谟捎诟髋_UPS輸出量參數難以保持完全一致，導致各UPS在向負載供電的同時，還在UPS內部的逆變器間形成環流，當環流過大時將直接危及逆變器安全。此外，如果各UPS向負載供電的電流差異過大，將使逆變器的功率放大元件老化速度失衡，也會引發故障。一般來說，供電系統中并機數量越多，UPS電源系統發生故障的概率也越大。

　　(3)并聯熱備份

　　該系統將兩臺UPS的蓄電池組輸入、整流器輸出及逆變器輸出并聯，并共用旁路，正常時兩臺整流器同時向兩逆變器供電，并向兩組蓄電池充電，通過逆變器輸出靜態開關選擇其中一臺逆變器向負載供電，兩臺整流器和逆變器分別互為備用。只有當兩臺逆變器同時故障時，系統將負載切至共同靜態旁路，由市電繼續向負載供電。該方案沒有瓶頸故障點，任何一臺UPS局部或整體故障，系統仍能繼續向負載供電。由于UPS供電系統真正的輸出只有一臺逆變器，故不存在逆變器間的環流。但由于此模式類似單機運行模式，帶載能力相對較差且不易擴容。

　　1.6  供電系統應具備智能性

　　為了保證供電系統能長期不間斷運行，UPS必須具有智能性，對運行中的UPS狀態進行自動檢測，對UPS故障及時發現、診斷和處理，并減少因故障或檢修而造成的間斷。同時，作為通信機房動力系統的一部分，UPS應提供通信協議，以便納入動力集中監控網絡內。因此，在系統設計時，應考慮到這些因素。一般來說，智能型的UPS應具備下列功能。

　　①實時監測功能:監視電路中各部分的狀態，隨時獲取主機工作時的有關參數；

　?、谌藱C(jī)交互功能:可按實際運行情況，通過修改程序重新設置UPS內部的各種臨界工作點域值，也可讀取UPS各種工作參數；

　?、酃收显\斷功能:對監測到的不正常參數進行及時分析，及早發現故障苗頭，顯示其性質、部位，給出處理方法，并自動記錄有關信息；

　?、苓h(yuǎn)程監控功能:提供一個遠程計算機接口，能通過R5232或R5485接口經調制解調器實現與異地計算機終端通訊，達到遙測和遙信的目的。

　　一個UPS供電方案的好壞直接決定了通信機房內重要負載是否能正常運行。在設計通信機房UPS供電系統時，既要節省投資，又要考慮系統的可靠性和靈活性，為通信設備及計算機負載提供有效的保障。

　　2  電信機房UPS供電系統解決方案實例

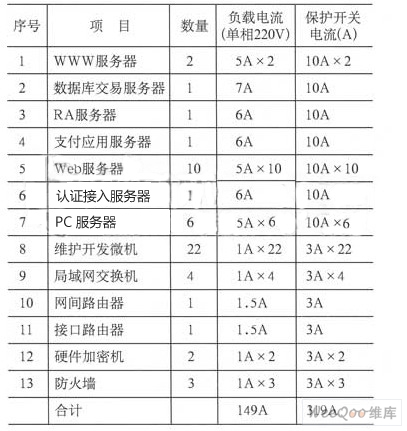

　　2.1  負載容量統計

　　2.2  負載容量計算

　　因?yàn)橛?jì)算機類負載均為非線性負載，其功率因數為0.6～0.7，而峰值電流系數大致為2.53，因此，UPS的額定輸出容量為(取負載功率因數為0.65)

　　P=（149×220）/0.65=50.5kVA

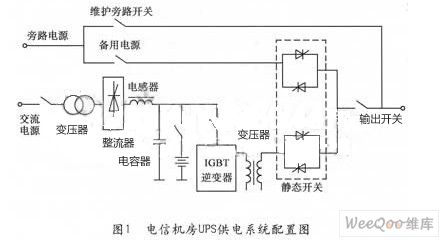

　　若再保留適當?shù)挠嗔恳约捌渌O(shè)備的額外功耗，建議選用6OkVA三進三出的UPS。為提高市電供應可靠性，單機運行采用雙路供電方式。系統配置如圖1所示。

　　2.3  配置方案

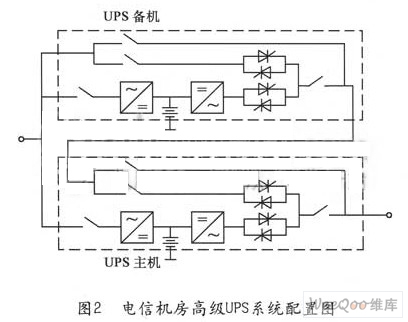

　　由于服務器機房要求的供電有效性較高，需24小時全天候穩定在220V正弦波輸出。因此，如需更高等級的保護，可在采用雙路供電的條件下再采用UPS雙機熱備份冗余的運行方式，以利于承受非線性負載的高電流峰值系數引起的電流沖擊。系統配置如圖2所示。

　　該運行系統的特點是：可靠性比單機高；停電或一臺UPS故障時另一臺UPS仍可供電；維護時仍保持UPS的功能；兩臺UPS壽命皆延長。

　　2.4  蓄電池組

　　由于目前大多采用密封式鉛酸蓄電池，其使用壽命是有限的，所以每年的運行成本相應增加。因此，配合有智能管理功能的UPS，采用后備30min使用壽命為5年的蓄電池組是較為經濟的選擇。

　　2.5  網絡監控

　　系統采用3PhaseUPSentry監控軟件，具有簡單易用的圖形化接口，經由RS一485接口的UPS，可以一臺用計算機監控多至31臺三相UPS，且點到點的距離長達1.2km。在遠程監控方面，3PhaseUPSentry可以透過TCP/IP網絡或調制解調器與遠程計算機聯機，進而監控UPS。

　　該方案留有一定的余量，機房配置的6OkVAUPS供電系統施行集中供電，不僅可提供充足的功率，并為將來增加系統設備預留了一定的電力余量，又相對提升了UPS設備的安全運行能力，利用3PhaseUPSentry監控軟件可實現遠程UPS電源監控管理，從而實現UPS電源系統監控管理的實時性、智能性和無人管理的功能。
