RT9911是一個完整的電源供應數碼相機和其他手持設備的解決方案。它集成了一個可選擇的升壓/降壓DC- DC轉換器，一個高效率降壓型DC - DC轉換器，一個高效率的主要升壓轉換器，一個PWM的CCD正電壓轉換器，一臺變頻器的CCD和一個負電壓白光LED驅動器，用于LCD背光源。該RT9911是面向應用程序使用兩個或三個主要電池或一個鋰離子電池。

　　特點

　　●1.6V至5.5V的電池輸入電壓范圍

　　●同步升壓/降壓可選的DC - DC轉換器

　　●內部開關

　　●高達95％的效率

　　●Syn的降壓型DC - DC轉換器

　　●0.8V至5.5V可調輸出電壓

　　●高達95％的效率

　　●100％（）占空比

　　●內部開關

　　●主升壓型DC- DC轉換器

　　●可調輸出電壓

　　●高達97％的效率

　　●用于CCD正電壓PWM變換器

　　●逆變器的CCD負電壓

　　●白光LED液晶面板背光驅動

　　●高達1.4MHz的開關頻率可調

　　●1μA的電源電流模式

　　●對所有轉換器外部補償網絡

　　●獨立的使能引腳關斷每個頻道。

　　●40引腳VQFN封裝

　　●符合RoHS標準，100％無鉛（Pb）

　　引腳配置

　　應用

　　●數碼相機

　　●掌上電腦

　　●便攜式設備

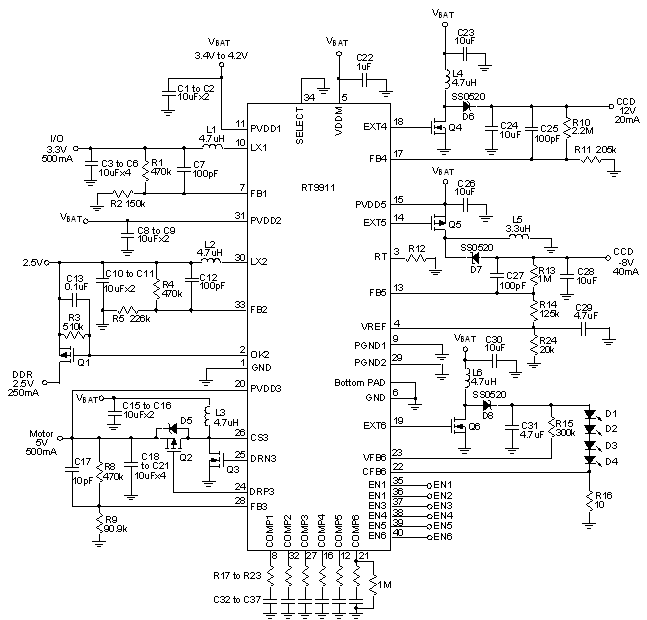

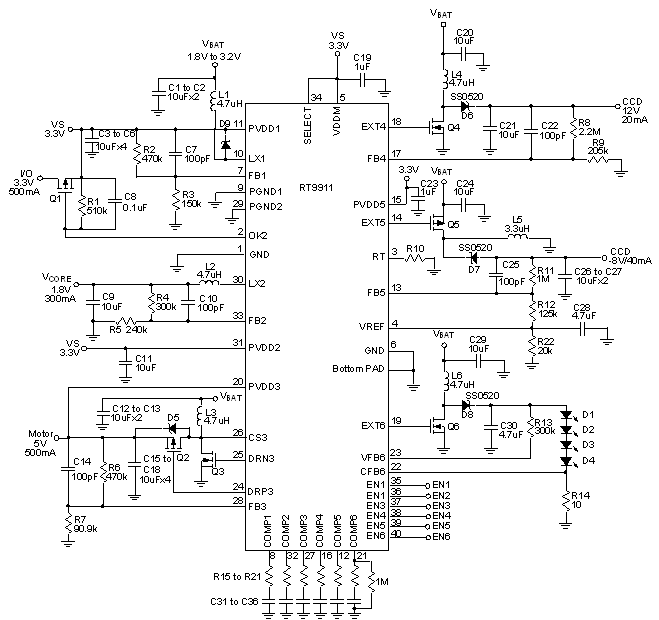

　　RT9911應用電路

應用電路1

數據資料：
