aP8821是API型21s可編程性燒錄語音芯片。ADPCM格式，聲音信息存儲在512KB的EPROM中，在音數據。aP8821的電路很簡單，但能錄制出不同的聲音。制，分段組合可實現長時間錄音。

　　它具有高質量的錄音功能，采用6kHz取樣頻率下能存儲21s的聲它的聲音可以根據需要分14段錄制，分組合可實現長時間錄音。

　　aP8821有兩個PWM引腳（V0UT1和V0UT2），可直接驅動揚聲器或蜂鳴器，電流輸出引腳COUT通過一個NPN晶體管來驅動揚聲器或蜂鳴器，不需要復雜的濾波和放大電路即可構成二個完整的錄音／放音電路；而且具有自動平滑功能，可以在放音結束時消除噪聲。

　　aP8821的內部電路框圖和引腳排列如圖1所示，各引腳功能如表1所示。

　　圖1 aP8821的內部電路框圖和引腳排列

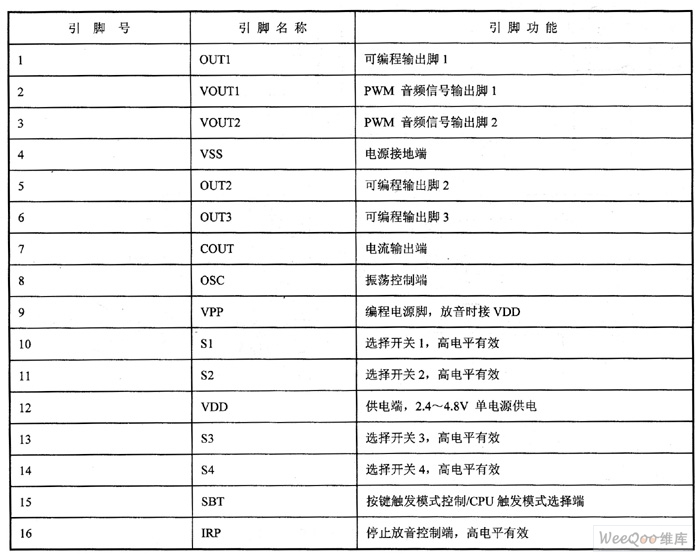

　　表1 aP8821的各引腳功能

　　aP8821具有按鍵觸發模式和CPU觸發模式：按鍵觸發模式下的引腳S1～S4可控制4組聲音，其余組由SBT鍵控制順序播放，CPU觸發模式下的S1～S4端根據二進制數據控制，SBT端輸入比響應時間長的脈沖，以保證準確開始放音，1111和1110控制為不允許。各控制引腳的電平與語音段的關系如表2所示。

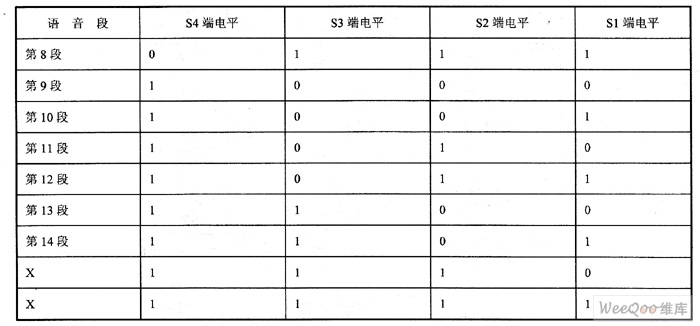

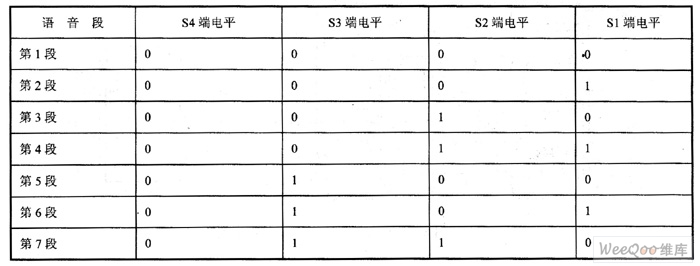

　　表2 各控制引腳的電平與語音段的關系
