aP8842是42s可編程性燒錄語音芯片。它具有高質量的錄音功能，采用ADPCM，聲音信息存儲在4MB的EPROM中，在6kHz取樣頻率下能存儲42s的聲音數據。

　　aP8842有兩個PWM引腳（V0UT1和VOUT2），可以直接驅動揚聲器或蜂鳴器。電流輸出引腳COUT通過一個NPN晶體管來驅動揚聲器或蜂鳴器，不需要復雜的濾波和放大電路，并且具有自動平滑功能可以在放音結束時消除噪聲。

　　aP8842的聲音存儲可分為254個存儲單元，每個錄音存儲單元的組合都可以形成獨立的聲音組。在CPU控制模式下，S1～S5、SBT控制端外接按鍵組合可控制多30組聲音；在按鍵控制模式下，S1～S8控制端外接按鍵控制前面的8組聲音，其余的由SBT控制端外接按鍵按照順序觸發。

　　每組數據可存儲在254個存儲單元，可以不分先后順序存儲，數據可重復使用，可方便地應用于重復的聲音或語音電路中。

　　aP8842采用2.4～4.8V單電源供電，靜態電流低于5μA（3V供電時）。

　　aP8842的內部電路框圖和引腳排列如圖1所示，各引腳功能如表1所示。

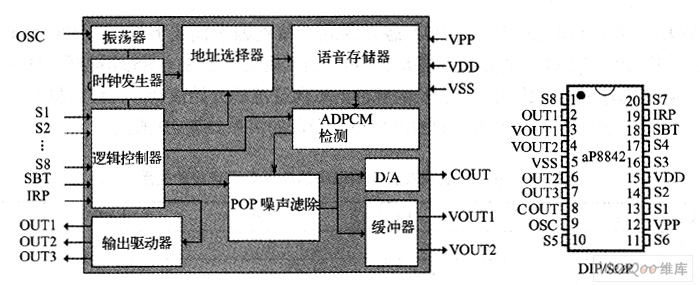

　　圖1 aP8842的內部電路框圖和引腳排列

　　5～7引腳和9～20引腳用于編程；vPP和VOC引腳在放音期間必須同時接電源正極，但在數據編程時必須分開。

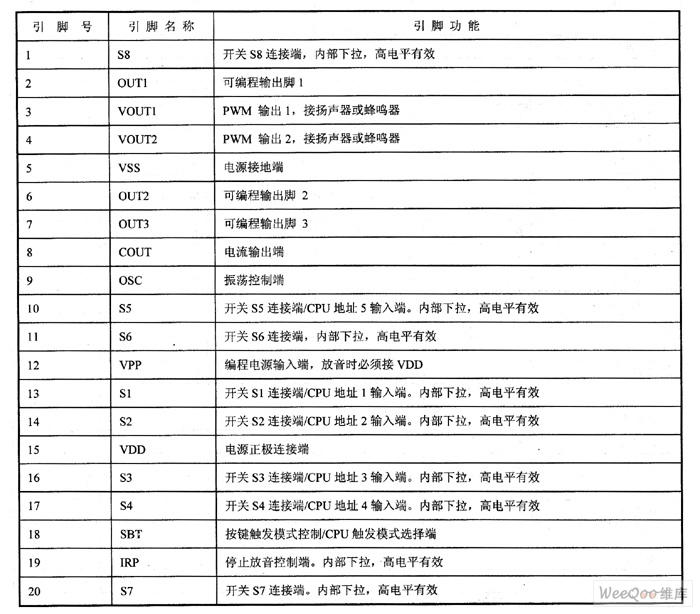

　　表1 aP8842的各引腳功能

　　aP8842具有按鍵觸發模式和CPU觸發模式：按鍵觸發模式下的S1～S8引腳可控制8組聲音，其余組由SBT鍵控制順序播放；CPU觸發模式下的S1～S5端根據二進制數據進行控制，SBT端輸入的是比響應時間長的脈沖，以保證準確開始放音，11111和11110控制為不允許。按鍵觸發模式各控制引腳的電平與語音段的關系如表2所示。

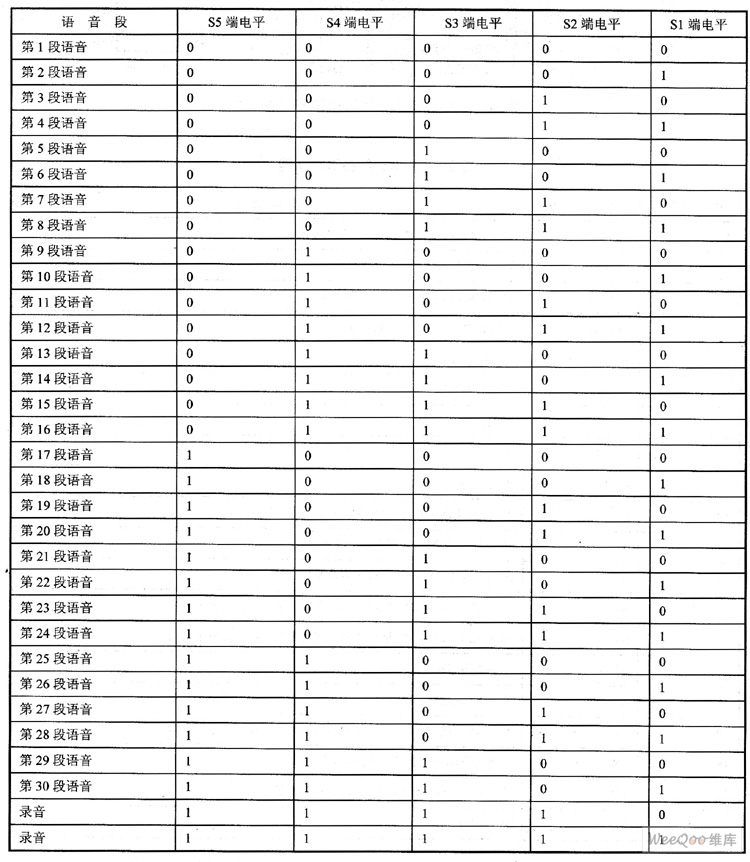

　　表2 按鍵觸發模式各控制引腳的電平與語音段的關系

　　aP8842的聲音存儲可分為254個存儲單元，每個錄音存儲單元的組合都可以形成獨立的聲音組。在CPU模式下，S1～S5和SBT組合可控制多30組聲音；在按鍵觸發模式下，S1～S8控制前面的8組聲音，其余的由SBT單鍵順序觸發。每組的數據可存儲在254個存儲單元中，可以不分先后順序存儲，數據可重復使用，可方便地應用于重復的聲音或語音電路中。

　　aP8842的典型應用電路如圖2所示。

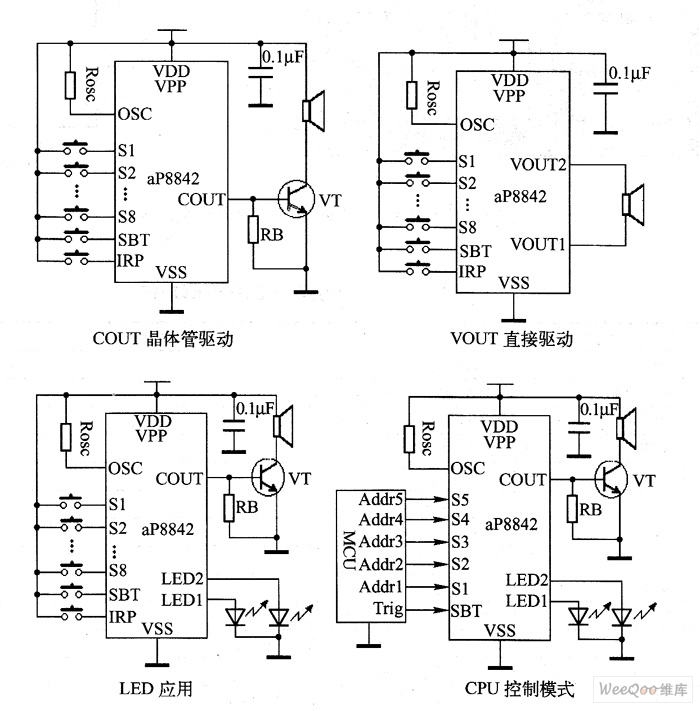

　　圖2 aP8842的典型應用電路
