摘要：來自Maxim 的兩種新型數/模轉換器(DAC)能夠?yàn)橥ㄐ藕蛢x表系統提供更高的動態特性，MAX5886/MAX5887/MAX5888 12 位至16 位轉換器在保持高采樣速率和低功耗的同時，具有出色的動態特性；14 位轉換器MAX5195 是工作在260Msps 采樣速率產品中動態范圍寬的一款。兩種芯片均可提供小尺寸、表貼封裝，這些DAC 還支持多載波UMTS、CDMA 和GSM。

　　現代通信系統進行數字信息交換所必需的更高的信息帶寬是通過多種調制和編碼方法實現的，在發送器信號處理鏈路中這些方法要求更寬的動態特性。象UMTS、cdma2000?

　　和GSM/EDGE 這樣的應用也要求較高的動態性能，它們已接近于從一個單一的信號發生源合成多個載波的要求。UMTS 每個發送器要求多四個載波。GSM/EDGE 和cdma2000 單個發送器可能需要四至八個載波。多載波的合成要求信號通道具有足夠?qū)挼膭?dòng)態范圍。作為這種復雜調制波形的源頭，DAC 已成為信號通路上的性能瓶頸。

　　UMTS 基站目前正在引入多載波信號合成。因此，這些基站要求DAC 滿足UMTS 標準，并留有足夠的盈余。該應用中DAC 的用武之地還包括，通過在信號中引入數字預失真，對

　　功放的非線性進行修正。僅這一個方面就會使DAC 的帶寬要求增加三到五倍。這樣，四個UMTS 載波(高達100MHz)的信號帶寬就要求更高的采樣速率和更高的模擬輸出頻率。

　　500Msps 刷新速率的MAX5888 正是為這種應用而設計。該器件的性能定義超出了多達四個UMTS 載波的UMTS 規范要求。

　　這種DAC 的和信號帶寬也可勝任采用高階QAM 的通信系統。高達QAM256 的調制需要更寬的動態范圍來產生調制波形。

　　GSM/EDGE 系統的發送波形甚至要求DAC 提供更高的動態性能。多載波信號的合成將SFDR、IMD 和SNR 的要求推到了極限。對于這些要求苛刻的應用，MAX5195 可提供業界的SFDR、SNR 和IMD。在DDS 應用中儀表信號的產生也要求DAC 具有優越的動態性能，MAX588X 系列(MAX5886/MAX5887/MAX5888)和MAX5195 非常適合于這種應用。

　　MAX588X系列和MAX5195的優勢

　　MAX588X 系列的DAC 能夠在很低的功耗水平下提供優異的動態性能，具有業界的500Msps 采樣速率。在50MHz 輸出頻率和400Msps 刷新速率時，MAX5888 的SFDR 超過了67dBc。另外在輸出頻率80MHz 時還具有出色的SNR (-155dB/Hz)和雙音IMD(-72dBc)。這些特性是在500Msps 的采樣率，單一3.3V 電源和很低的功耗(235mW)下得到的。

　　數字?jǐn)?shù)據通過LVDS 接口饋入，這有兩方面的好處：LVDS 邏輯可非常有效地支持500Msps數據速率，另外差分輸入的數字信號也有助于降低數字接口上的系統噪聲。這在設計寬

　　動態范圍系統時尤其重要。

　　MAX588X 系列的動態性能只遜于新推出的MAX5195，見圖1 所示，后者的性能超越了任何其它市售器件。除了優異的SFDR 性能，它的SNR 也以-160dB/Hz 的水平于業界，它的雙音IMD (32MHz 輸出頻率時87dBc)也很出色。這款14 位DAC 的數字接口是LVPECL，和LVDS 相似，也降低了高速數字?jǐn)?shù)據傳輸所帶來的系統噪聲。

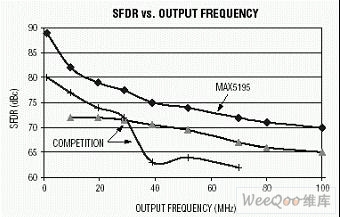

　　圖1. 該SFDR 曲線在一定輸出頻率范圍內對比了MAX5195 和目前的競爭器件。

　　所有這些DAC 都采用小型的QFN 封裝：MAX588X 系列為68 引腳而MAX5195 為48 引腳。無引線的QFN 封裝兼有小的外形尺寸(7mm x 7mm)和良好的熱、電性能。裸焊盤提供超低接地阻抗，進一步降低了輸出信號中的雜散信號。

　　其他應用

　　這些DAC 還可以如何使用呢？我們?cè)賮?lái)考察一下使用了數字預失真技術的多載波UMTS應用。這種應用要求很高的動態性能和100MHz 的信號帶寬。有關雜散輻射的UMTS 摸板要求雜散成分在1MHz 的測量帶寬內不大于-58dBc。圖2 給出了在300Msps 采樣速率和60MHz 單音輸出時的輸出頻譜。象MAX5888 這樣的器件在感興趣的100MHz 帶寬內具有充

　　足的余量(超出模板要求8dB 以上)，為發送信號鏈路的各個環節留出了足夠的余量。擴頻信號可進一步減少雜散輸出，為設計指標提供更多余量。

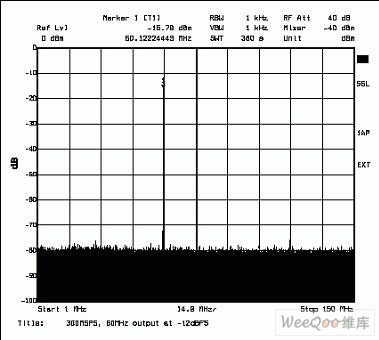

　　圖2. MAX5888 的典型SFDR，圖示為60MHz 輸出頻率，100MHz 帶寬。

　　這種應用的另一個重要指標是鄰道功率比(ACPR)。圖3 顯示了一個單載波UMTS 的譜響應，載波對準于60MHz?？梢钥吹剿cACPR 模板對于和第二相鄰信道的要求(-45dBc和-50dBc)完全符合，且有超過25dB 的寬松余量。

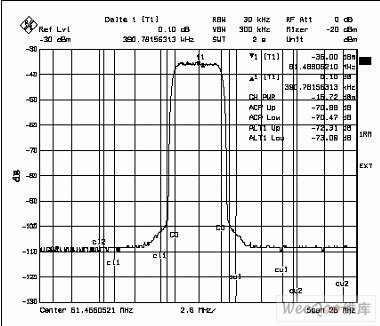

　　圖3. MAX5888 的UMTS ACPR 頻譜響應，圖示為61MHz 輸出頻率下單個滿載載波的情況。

　　圖4 顯示了MAX5888 在四載波UMTS 應用(這可能是所有應用中對ACPR 要求的)中的ACPR 特性。MAX5888 (對于此類應用它是目前性能的方案)不僅符合-45dBc 和-50dBc的模板要求，而且還留出了超過20dB 的余量。

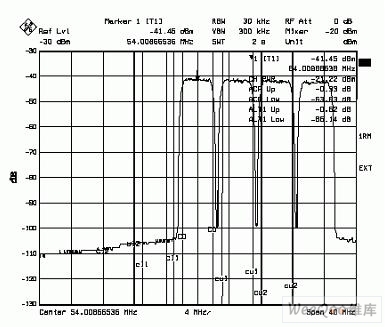

　　圖4. MAX5888 的UMTS ACPR 頻譜響應，圖示為測試條件下，四個中心位于61MHz 的滿載載波的情況。

　　CDMA 載波合成具有類似的性能指標要求。此架構的主要規格是雜散輻射模板，其中包括ACPR 模板要求。此標準的模板是變化的，取決于工作波段和發送器的輸出功率。圖5表示一個八音系統，各音之間相隔1MHz，IF 頻率對準于30MHz。對于不同波段苛刻的模板組合，在假定的40W 發送功率下，雜散輻射模板電平為-59dBc。在這種壞的正弦仿真測試條件下，MAX5888 仍能以19dB 的余量符合CDMA 模板要求。

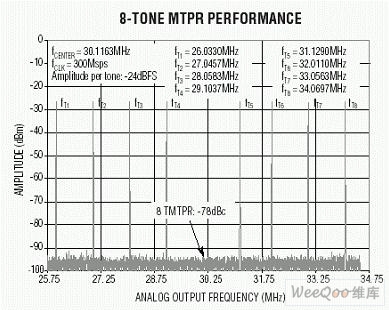

　　圖5. 這個八載波測試向量頻譜圖展示了MAX5888 優異的多音IMD 性能，非常適合于CDMA應用。選定的輸出頻率中心位于30MHz。

　　在目前比較流行的無線通信系統中，GSM/EDGE 要求的動態范圍。過去，多載波發送器由于受DAC 性能的局限無法實現，但是MAX5195 突破了這個限制，正如它工作于四個

　　間隔1MHz 的正弦音時的IMD 性能所示(圖6)。每個單音具有-18dBFS 的載波電平，以避免DAC 輸出信號被削波。該頻譜圖覆蓋了一個25MHz 的窗口，中心位于48MHz。

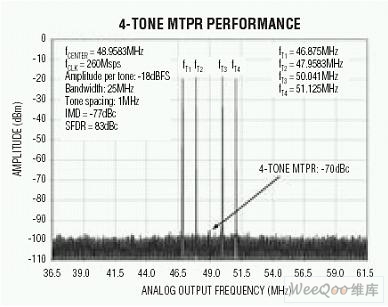

　　圖6. 這個四載波測試向量頻譜圖展示了MAX5195 優異的多音IMD 性能，非常適合于GSM應用。輸出頻率中心位于48MHz。

　　IMD 模板的-70dBc 邊界很容易被MAX5888 滿足，并留有8dB 的余量。在輸出電平方面只需做出很小的讓步(相對于滿量程-15dB)，性能便可提高6dB。MAX5888 的SNR 高達-160dB/Hz，同樣于業界，這使該器件成為目前滿足高標準、多載波GSM/EDGE 應用要求的性能器件。

　　結束語

　　兩種來自Maxim 的DAC 為通信系統設計者在多載波信號合成領域提供了新的選擇。MAX5886/MAX5887/MAX5888 系列兼有出色的動態性能和低功率消耗，并具有低噪聲系統

　　級工作方式。MAX5195 以高至260Msps 的采樣速率提供目前的動態范圍，使多載波GSM 合成成為現實。
