線性穩壓器主要包括普通線性穩壓器和LDO（Low Dropout Regulator，低壓差線性穩壓器）兩種類型，它們的主要區別是：普通線性穩壓器（如常見的78系列三端穩壓器）工作時要求輸入與輸出之間的壓差值較大（一般要求在2～3V以上），功耗較高；而LDO工作時要求輸入與輸出之間的壓差值較?。梢詾镮V以下甚至更低），功耗較低。

　?。?）線性穩壓器基本工作原理　
　　線性穩壓器是通過輸出電壓反饋，經誤差放大器等組成的控制電路來控制調整管的管壓降VDD（即壓差）來達到穩壓的目的，其原理框圖如圖1所示。特點是VIN必須大于VOUT，調整管工作在線性區（線性穩壓器從此得名）。輸入電壓的變動或負載電流的變化引起輸出電壓變動時，通過反饋及控制電路，改變VDO的大小，使輸出電壓VOUT基本不變。

　　普通線性穩壓器和LD0的工作原理是一致的，不同的是，二者采用的調整管結構不同，從而使LD0比普通線性穩壓器壓差更小，功耗更低。

　　有些液晶顯示器中使用的線性穩壓器i設有輸出控制端，也就是說，這種穩壓器輸出電壓受控制端的控制。圖2所示是可控穩壓器的內部框圖。

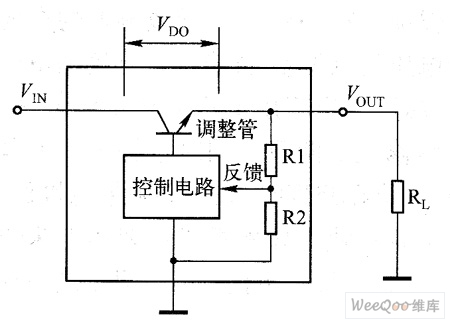

　　圖1 線性穩壓器原理框圖

　　圖2 可控穩壓器的內部框圖

　　圖2中，EN（有時也用符號SHDN表示）為輸出控制端，一般由微處理器加低電平（或高電平）使LDO關閉（或工作），在關閉電源狀態時，電流約為1μA。
　?。?）線性穩壓器的特點

　　線性穩壓器具有成本低、封裝小、外圍器件少和噪聲小的特點。線性穩壓器的封裝類型很多，非常適合在液晶顯示器中使用。對于固定電壓輸出的場合，外圍只需2～3個很小的電容即可構成整個電路。

　　超低的輸出電壓噪聲是線性穩壓器的優勢。輸出電壓的紋波不到35μV（RMS），又有極高的信噪抑制比，非常適合用做對噪聲敏感的小信號處理電路供電。同時，由于沒有開關時大的電流變化所引發的電磁干擾（EMI），所以便于設計。

　　但線性穩壓器的缺點是效率不高，且只能用于降壓的場合。線性穩壓器的效率取決于輸出電壓與輸入電壓之比η＝Vo：Vio例如，對于普通線性穩壓器，在輸入電壓為5V的情況下，輸出電壓為2.5V時，效率只有50％，也就是約有50％的電能被轉化成熱量流失掉了，這也是普通線性穩壓器工作時易發熱的主要原因：對于LDO，由于是低壓差，因此效率要高得多。例如，在輸入電壓為3.3V的情況下，輸出電壓為2.5V時，效率可達76％。所以，在液晶顯示器中，為了提高電能的利用率，較少采用普通線性穩壓器，而多采用LDO。
