電感降壓式DC／DC變換器：電路原理框圖如圖所示。

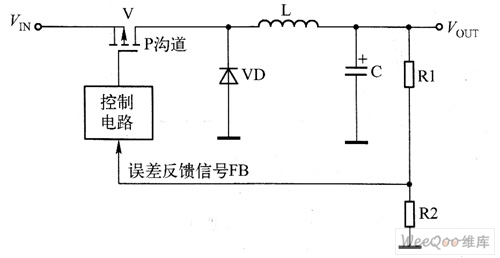

　　圖 電感降壓式DC／DC變換器原理框圖

　　圖中，VIN為輸入電壓，VOUT為輸出電壓，L為儲能電感，VD為續流二極管，C為濾波電容，R1、R2為分壓電阻，經分壓后產生誤差反饋信號FB，用以穩定輸出電壓和調輸出電壓的高低。電源開關管V既可采用N溝道絕緣柵場效應管（MOSFET），也可采用P溝道場效應管，當然也可用NPN型晶體管或PNP型晶體管，實際應用中，一般采用P溝道場效應管居多。

　　降壓式DC／DC變換器的基本工作原理是：V開關管在控制電路的控制下工作在開關狀態。開關管導通時，F(xiàn)IN電壓經開關管S、D極、儲能電感L和電容C構成回路，充電電流不但在C兩端建立直流電壓，而且在儲能電感L上產生左正、右負的電動勢；開關管截止期間，由于儲能電感L中的電流不能突變，所以，L通過自感產生右正、左負的脈沖電壓。于是，L右端正的電壓→濾波電容C一續流二極管VD→L左端構成放電回路，放電電流繼續在C兩端建立直流電壓，C兩端獲得的直流電壓為負載供電。因此，降壓式DC／DC變換器產生的輸出電壓不但波紋小，雨且開關管的反峰電壓低。
