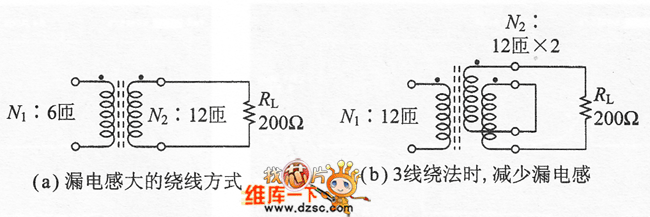

圖1 相同的1：2升壓變壓器

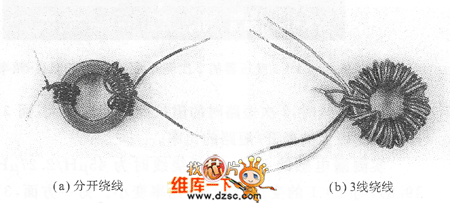

　　3線繞法是同時纏繞3根繞線，如果串聯連接1次側或2次側，可用1：0.5或1：2的變壓器實現。照片6．33是分開繞線和3線繞線時的2次側開路／短路時的阻抗－頻率相比較的圖形。

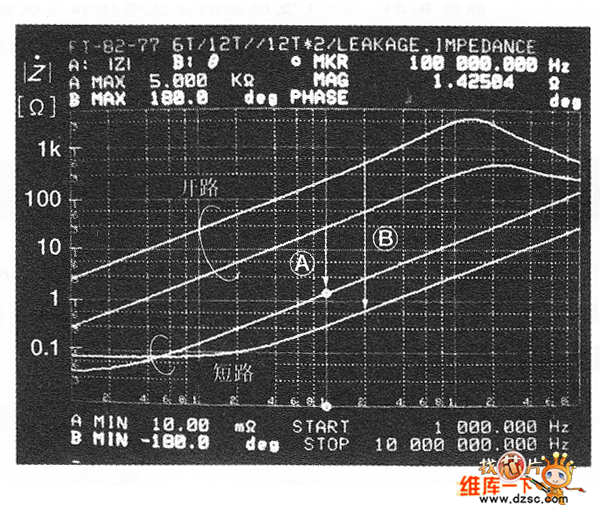

　　照片2 1：2變壓器的2次側開路／短路時的阻抗－頻率特性

　　分開繞線時，2次短路時的阻抗比不能取很大，而3線繞線時卻可得到極大的斷開／短路的比率。

　　實測漏電感的差異，分開繞線時為45μH／2.27μH（比率＝19.8），與1：1的變壓器相比，比率變小。另一方面，3線繞法時382μH／0.52lμH（比率＝733），3線繞法時可得到很大的比率，所以頻域上應該出現很大的差。

　　照片2 是1：2的變壓器的增益／相位的頻率特性。照片的分開繞法，－3dB的帶域約100k～7MHz（7倍的帶域），插人損耗有0.5dB，可以說是不怎么好的特性。

　　照片是1：2的3線繞法時的增益和相位的頻率特性。－3dB的帶域被擴大為10k～20MHz（2000倍的帶域），因此多被使用于高頻波的寬頻帶放大器等。

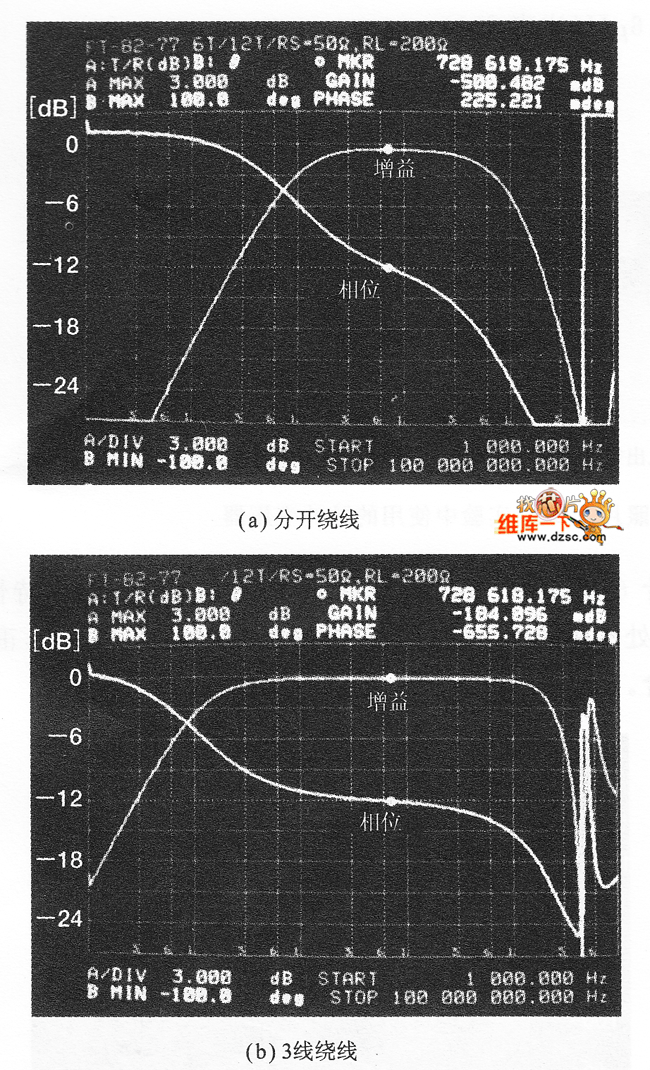

　　照片2 1：2變壓器的頻率特性（f＝1k～100MHz，3dB／p.，20deg／p.）
