首先測定匝數N1＝N2＝16匝的分開繞線的變壓器的漏電感。照片1表示實驗的變壓器。照片是1次和2次繞組分開繞線的例子。分開繞線對輸人輸出間的絕緣耐壓極其有利，但耦合度不好，漏電感很大。

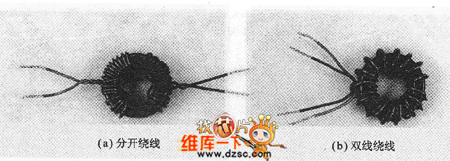

　　照片1實驗中使用的匝數比為1：2的變壓器

　　照片是將2根導線同時纏繞，可以說是雙線繞線。這樣耦合度好，由于頻帶加寬，所以經常應用于高頻，絕緣耐壓依賴于所使用的線材的包覆材料。
　　這種變壓器的主要特性是2次側斷開時的1次側的電感約400μH；短路時約11μH（比率1／36．4）；雙線繞法為323μH／0.58μH（比率1／557）。

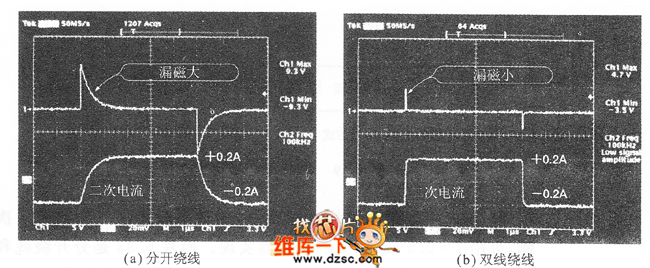

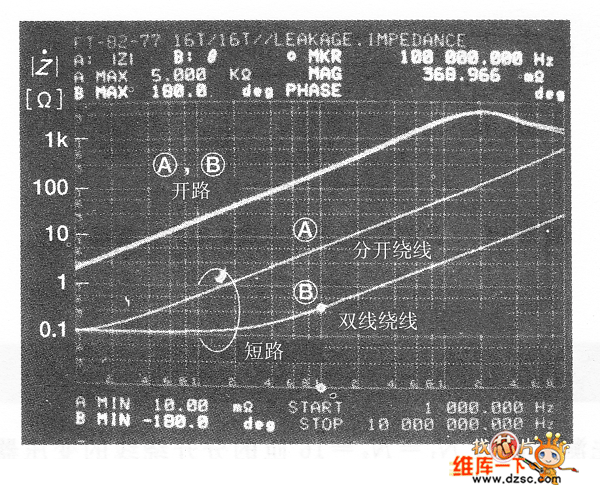

　　照片6．29是各個變壓器的1次側的阻抗。2次側斷開時（a）、（b）幾乎為相同的值；2次側短路時（a）中f＝100kHz時｜Z｜＝6.27Ω，（b）中｜z｜＝0.37Ω，變得極小，是典型的R＋jωL的曲線。

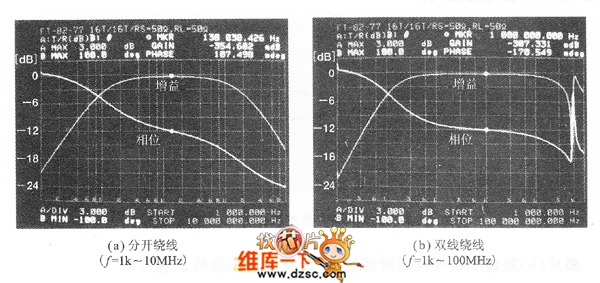

　　照片2是1：1的絕緣變壓器連接時的增益和相位的頻率特性。（a）是分開繞線，頻帶較窄，插入損耗有0.35dB。如果是耦合度較好的雙線繞線，如照片所示，可實現寬帶的絕緣變壓器，請注意橫軸上擴大為1k～100MHz的頻段。
