在使用OP放大器的模擬電路中，所使用的從動元件的性能左右全體電氣特性的例子不少見。所以元件的選擇非常重要，如何選擇高性能的元件，決定工程師的水平。下面介紹其中的一例，針對由電容的特性決定差別的峰值保持電路進行實驗。

　　圖1是檢測信號波形的值時的時序圖。開始時將電路復位(檢測值前)，在下一個復位到來之前的瞬間檢測并保持信號的振幅。圖1表示電路構成。檢測出的峰值用電容CH進行模擬保持。

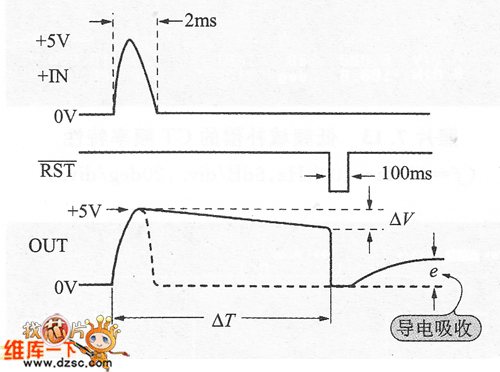

　　圖1 峰值保持電路的動作波形

　　但這樣的電路，不能靠電容CH地保持峰值電壓，隨著時間△T的經過，電壓會下降△V。電壓下降的原因，是緩沖放大器的輸入偏置電流IB和保持電容CH的絕緣電阻引起的泄漏。

　　復位特性也有問題。如果峰值保持電路有多通道，則為提高信號處理的吞吐量，應盡量縮短復位時間。此電路中的復位，就是使保持電容C，短路放電，通過短路而應該變成零電位的峰值保持輸出電壓，實際上隨著時間的經過又開始上升。

　　此現象稱為電容的導電吸收。由于導電吸收依賴于所使用的電容的品種，所以電容的選擇很重要。

　　圖2所示的是稱為反饋型峰值保持的電路。速度中等，但能得到高的電壓保持。所用的OP放大器是FET輸人型，在常溫(25℃)的輸入偏差電流變?yōu)?0pA。

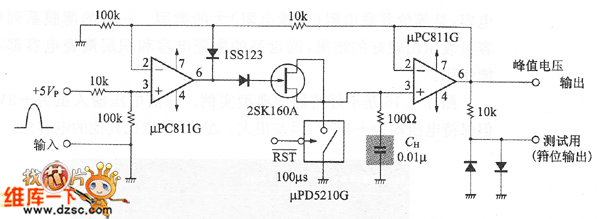

　　圖2 反饋型峰值保持電路的構成

　　實際試驗此電路的電容的保持特性，初將鋁電解質電容和鉭電解質電容除外，因?yàn)樗鼈儧]有適于保持用的絕緣特性。

　　被用于保持用的電容的靜電容量一般為0.001μF～0.1μF，想長時間保持時需大容量。這樣在要求高速響應時，使用小容量的電容。這里用C，＝0．01pF進行測試。圖3就是用于實驗的各種電容的外觀。

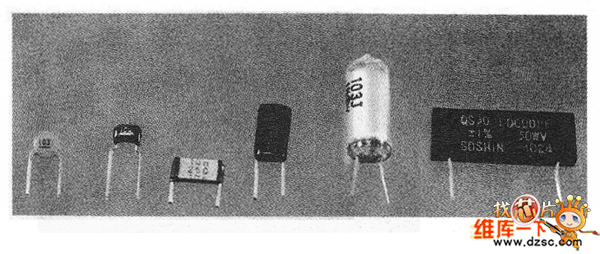

　　圖3 使用在峰值屏蔽電路實驗中的各種電容(從左到右，圓盤型、陶瓷、層壓陶瓷、層壓薄膜、聚酯薄膜、聚苯乙烯)
