并聯電容Cp，如果把相當于1m電纜的容量設為100pF（數據手冊上記載），則100m就變?yōu)?0000pF。因此，Cd和Ci此時可忽略。當所使用的OP放大器的fT為1MHz、fp＝12.6kHz、RL＝100kΩ時，補償電容CF的值為：

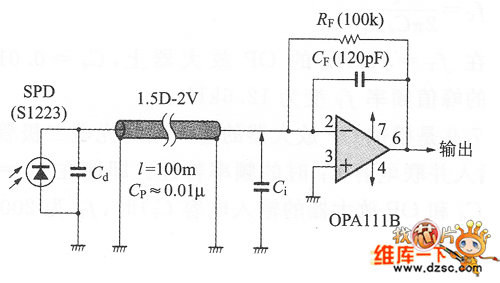

　　圖1用同軸電纜連接發光二極管和放大器時的補償電路的實驗（并聯電容Cp變大時的實驗）

　　這樣，CF＝120pF時的實際的頻率特性如2所示。當沒有CF時的特性是fp≈15.5 kHz。這比fT＝1MHz時的計算值要高，這是因?yàn)樗褂玫腛P放大器的OPA111B的fT比1MHz大的緣故。

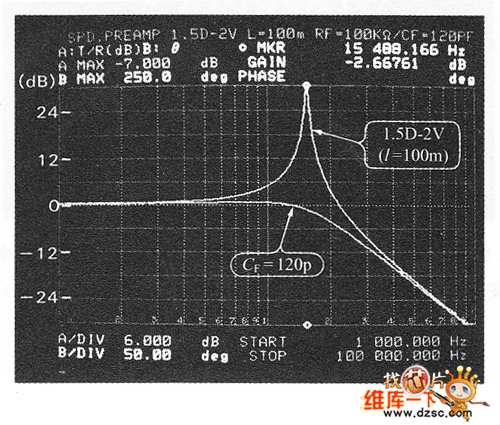

　　圖2 連接1.5D－2V(ι=10Om）時的放大器的頻率特性

　　通過這樣的頻率特性的補償，可使由輸人電容引起的大的峰值平坦化，帶域幅度被改善約15kHz。要擴大帶域幅度，就要盡可能使CF的電容量低。即選定fT大的OP放大器(用FET輸人時寬帶域的OP放大器很少)，由2段放大構成，在初段使反饋電阻RF低電阻化，后段有必要附加具有電壓增益的放大器等。
