隨著人們對大屏幕彩電的需求不斷增加，等離子顯示器（ＰＤＰ）由于其體積小、視角寬、主動發光、亮度高、環境適應性好等獨特的優點，在競爭中占有相當?shù)膬?yōu)勢，隨著價格的降低，它必將進入家庭，有著巨大的市場需求。等離子顯示器主要由顯示屏、屏蔽玻璃、電源、數字電路、驅動電路、外殼等部件組成，其中電源擔負著屏內所有電路和顯示屏的供電，其技術含量高，功能復雜，為滿足等離子顯示器的安全要求，需要進行精心設計和嚴格測試。

　　電源輸出特性

　　為了適應輸入電壓范圍，交流輸入電壓為８５～２７６Ｖ，經過ＥＭＩ濾波、整流后采用有源ＰＦＣ作電壓預調整，共有８路輸出電壓：地址驅動電源Ｖａ，屏驅動電源Ｖｓ，邏輯控制電源Ｖｃｃ，輔助電源（３路），風扇電源，待機電源Ｖｓｂ，其主要輸出特性如下：

　　屏驅動電源（Ｖｓ）輸出：１６５～１８５Ｖｄｃ（可控），自動設置，Ｖｓ＝１６５＋１０×Ｖｒｓ，Ｖｒｓ為參考電壓，在０～２Ｖ之間，由ＰＤＰ提供，平均電流Ｉｓ為１．５Ａ，瞬時電流Ｉｓｐ為１２．０Ａ；

　　地址驅動電源（Ｖａ）輸出：５５～６５Ｖｄｃ（可控），自動設置，Ｖａ＝５５＋５×Ｖｒａ，Ｖｒａ為參考電壓，在０～２Ｖ之間，由ＰＤＰ提供，平均電流Ｉａ為１．８Ａ，瞬時電流Ｉａｐ為３．０Ａ；

　　邏輯電路電源（Ｖｃｃ）輸出：５Ｖｄｃ（可控），瞬時電流Ｉｃｐ為５．０Ａ；輔助電源輸出：＋５Ｖ，３．５Ａ；＋１２Ｖ，１Ａ；－５Ｖ，０．５Ａ；１２Ｖ風扇電源（Ｖｆａｎ）：電流為０．５～１．０Ａ；５Ｖ待機電源（Ｖｓｂ）：電流為０．５～１．０Ａ。

　　地址驅動電源Ｖａ和屏驅動電源Ｖｓ分別受ＰＤＰ控制，而且有時序要求，所以采用兩個獨立ＤＣ／ＤＣ變換器；對于待機電源Ｖｓｂ，在ＰＤＰ不工作即其他所有輸出均關斷時仍然工作，所以Ｖｓｂ采用一個獨立的ＤＣ／ＤＣ變換器；Ｖｃｃ與Ｖｓ和Ｖａ是共地的，為避免地線上的干擾，輔助電源組采用單獨一組ＤＣ／ＤＣ變換器，輸出內部共地，同時為了避免差頻干擾，對大功率的Ｖａ和Ｖｓ變換器采用頻率同步的工作方式（同步于ＰＦＣ電路）。各變換器的邏輯關系及工作時序如下：

　　ａ．交流上電后，待機電源Ｖｓｂ開始工作；

　?。猓b控開機后，先吸合繼電器，ＰＦＣ輸出直流電壓，輔助電源、ＰＤＰ邏輯控制電源Ｖｃｃ工作；

　?。悖量仉娐烦跏蓟?，發出可啟動高壓驅動開啟電平Ｖｒｒ到ＰＤＰ電源，Ｖａ和Ｖｓ啟動工作；

　　ｄ．遙控關機時，屏控電路先關閉Ｖｓ和Ｖａ，后關Ｖｃｃ和輔助電源；

　?。澹b控關機后，待機電源仍然工作，以便下的啟動。

　　其開關機時序如圖１（ａ）、（ｂ）所示。

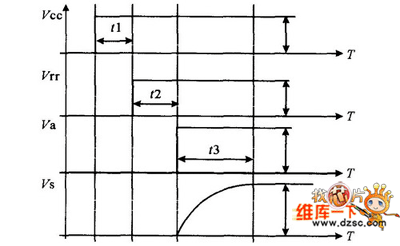

　　（ａ）　開機時序

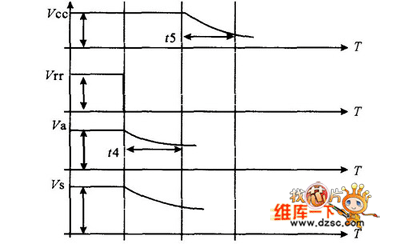

　?。ǎ猓￡P(guān)機時序

　　圖１　開關機時序圖

　　圖１中的ｔ１為ＰＤＰ電源內部高低壓之間的啟動延時，大約為１１０ｍｓ，Ｖｒｒ是高壓封鎖信號，在Ｖｒｒ?yàn)楦唠娖街蠹从懈邏狠敵?，圖中的ｔ３表示Ｖｓ（１６５Ｖ）的軟啟動時間，大約為３００～８００ｍｓ，而Ｖａ（６５Ｖ）無軟啟動。ｔ４和ｔ５僅代表關機時的先后順序，其本身數值的大小和負載的情況密切相關，在滿載情況下ｔ４大約為４５０ｍｓ，ｔ５大約為２６０ｍｓ。Ｖｓ和Ｖａ變換器是一起開機、一起關機，當前兩路中有１路保護（過流、過壓、過熱）時，則將該兩路變換器全部關斷，但不關Ｖｃｃ變換器。當Ｖｃｃ變換器發生故障時，將Ｖｓ和Ｖａ變換器與Ｖｃｃ變換器同時關斷，整個電源的結構框圖如圖２所示。

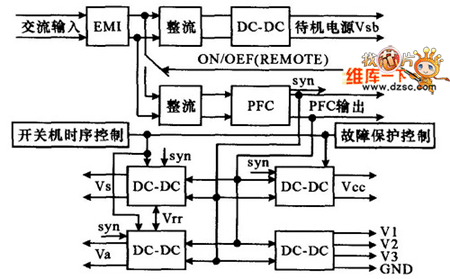

　　圖２　結構框圖

　　電路設計

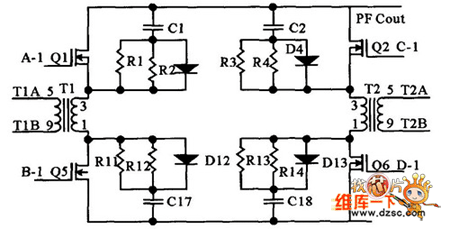

　　為了滿足ＰＤＰ電源的上述特性要求，每種電源都需要不同的電路結構，下面詳細論述各個電路的設計。

　?。牛停呻娐贰⒂性垂β室驍?shù)校正電路和待機電源

　　為了滿足化需要，ＰＤＰ電源必須滿足各個組織的ＥＭＩ測試要求，根據阻抗匹配采用了如圖３所示拓?fù)浣Y(jié)構的ＥＭＩ濾波器，經過參數優化和ＰＣＢ優化，其傳導輻射通過了ＣＬＡＳＳ?。聵?biāo)準，有源功率因數校正電路采用了ＵＣ３８５４作為主控芯片，功率因數達到９９％，待機電源采用ＰＩ公司的專用待機電源芯片構成單端反激變換器。

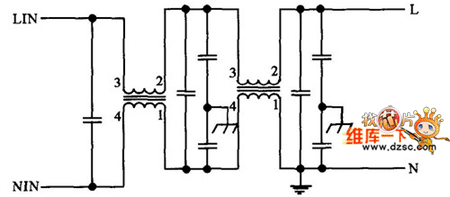

　　圖３　交流輸入濾波電路拓?fù)?/FONT>
