工程實驗室通常都配有各種電源設備、伏特計、函數信號發生器和示波器?！∪欢?，許多這樣的工程實驗室卻缺少電流源。這令人感到非常遺憾，因為電流源有助于生成Ｉ－Ｖ（電流對電壓）曲線，它能對電池進行充放電操作，對電源設備預加負荷，并可實現許多其他的應用。

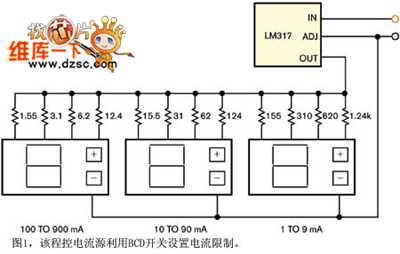

　　圖１中的電路就是一種電流源，其構造簡單，使用方便，并且成本低廉。它由ＢＣＤ（二?。∈M制）開關的三個分段、一個三端可調校的調壓器、少數允許誤差為１％的電阻器和由美國國家半導體公司出產的ＬＭ３１７型三端可調校的調壓器組成。所有美國國家半導體公司出產的新型調壓器（ＬＭ３１７型以后的調壓器）都具有低壓差的特點，而該特點并不適合于該項應用。開關將其四個輸出設備連接到一個公共端，而該公共端是以開關的數字設定為基礎的。

　　該電路的運行步驟如下：假設圖１中的紅色終端與５Ｖ電源相連，而黑色終端連接至電源地。假設中間數位（從１０?。恚恋剑梗埃恚粒┑闹翟O(shè)為２，而另兩個數位均設為０。ＢＣＤ開關通過ＬＭ３１７的輸出設備與６２Ω的電阻器相連，以調整引線。ＬＭ３１７迫使１．２５Ｖ的電壓通過６２Ω的電阻器，使得２０　ｍＡ　的電流通過該電阻器從輸出引線到達電流源的黑色終端。如果輸入電壓保持在３Ｖ￣４０?。种g，則電路也應維持這種調整。

　　若想構建該種電流源，需要使用為ＬＭ３１７所設的散熱器或者是將電路嵌入壓鑄的鋁殼中，用以充當散熱器。利用導熱隔離盤和軸肩墊圈將ＬＭ３１７和散熱器隔離?？梢詮幕鶞?zhǔn)阻值（１．２４ｋΩ）開始逐步確定電阻器的阻值。然后，僅僅通過并聯值就可確定后續電阻器的值。例如，兩個并聯的１．２４Ω電阻器可以產生６２０Ω電阻，而四個并聯的１．２４ｋΩ電阻器則可產生３１０Ω電阻，以此類推。將此法應用于１／４Ｗ的電阻器能夠確保在電流時電阻器不會過熱。例如，８個１２．４Ω，?。保矗椎碾娮杵骺梢援a(chǎn)生１．５５Ω的電阻，且在達到２Ｗ峰值時只消耗１Ｗ的熱量。

　　該電路的性能可以達到大約２％的。可以通過手動選擇電阻器獲取更高的。低電流的輸出阻抗大于１ＭΩ，但是當電流達到２００ｍＡ?xí)r，該阻抗會降至２５０ｋΩ。
