在不同主機上分別創建一個UDP發送端和一個UDP接收端，使用UDP函數節點發送數據。

　　· 第1步：創建UDP發送端Ⅵ（udpsender.Vi）。指定發送端UDP端口，用“UDP Open”節點打開UDP連接。在循環結構內，產生一個由100個數構成的余弦2個周期波形，用“UDP Write”節點發送波形數據，并指定接收端地址和端口。循環結構外“UDPC1ose”節點關閉UDP socket。程序框圖如圖1所示。

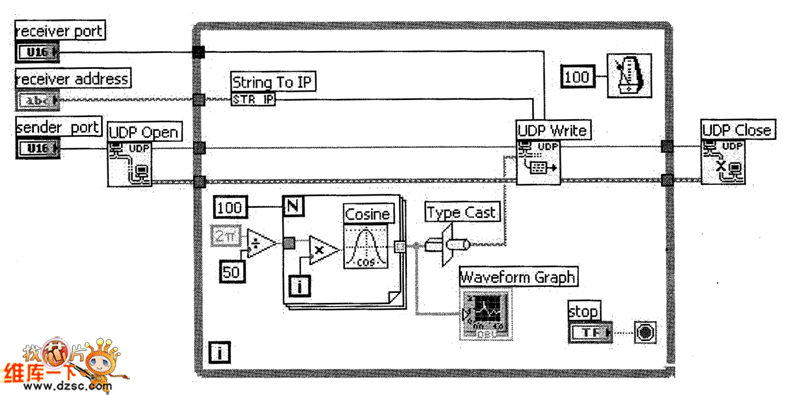

　　如圖1 udpsender.vi程序框圖

　　第2步：創建UDP接收端VI（udpreceiver.vi）。用“UDP Open”節點打開UDP socket，端田與發送端指定的＂receiver port”端口一致。在循環結構內用節點“UDP Read”接收波形數據，并在前面板顯示波形。循環結構外用節點“UDP”關閉UDP socket。程序框圖如圖2所示。

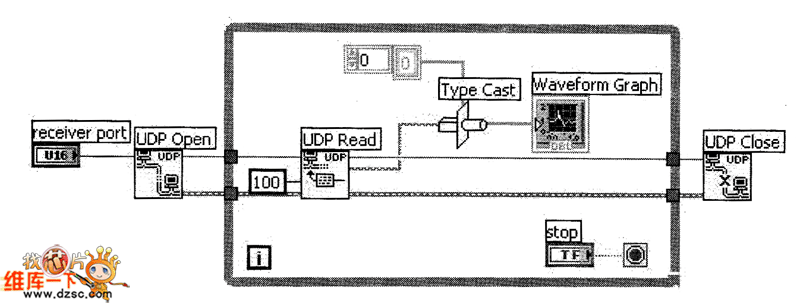

　　如圖2 udpreceive⒈VI程序框圖

　　第3步：運行程序，顯示結果。在發送端運行udpsender.vi，在接收端運行udpreceiver.vi，結果如圖3所示。其中“xxx.xxx.xxx.xxx”為隱去的接收端IP地址。

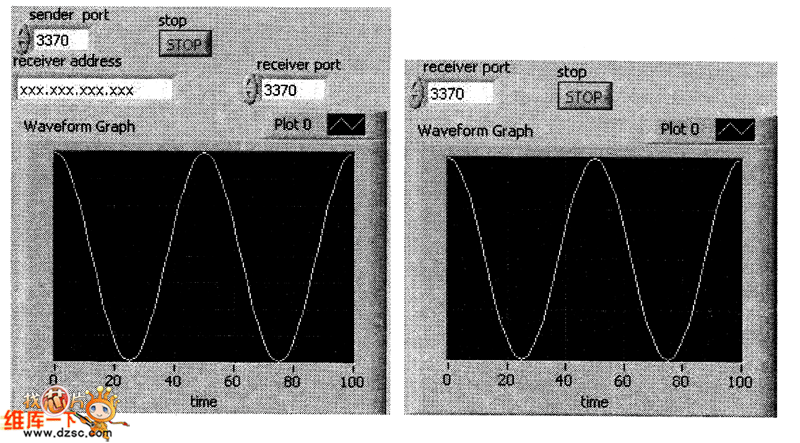

　　如圖3 發送端和接收端結果
