UDP（user datagram protoco1）提供向接收端發送信息的簡便的協議，與TCP不同，UDP不是面向連接的可靠數據流傳輸協議，而是面向操作的不可靠數據流傳輸協議。UDP在數據傳輸之前不在數據兩端建立連接，沒有點到點的連接，而是通過數據包路由信息選擇傳輸路徑。

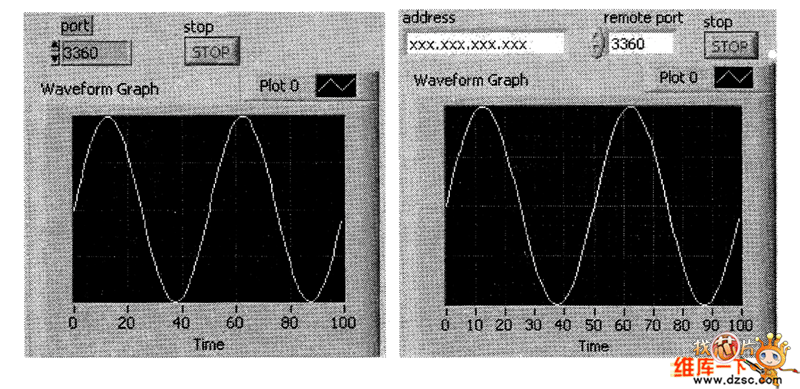

　　如圖1 服務器端和客戶端結果

　　UDP通信不需要建立連接，也不需要進行端口偵聽，所以在LabVIEW中使用UDP節點和Ⅵ實現UDP協議通信比TCP節點更為簡單。UDP節點位于函數選板的“數據→通信→協議→>UDP”，如圖所示。

　　如圖2 UDP子選板

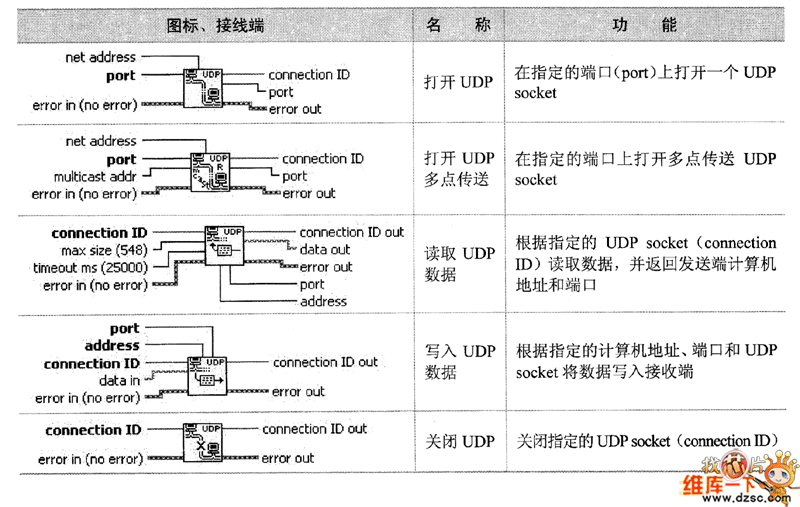

　　如表詳細列出了UDP子選板節點的圖標、接線端、名稱和功能。

　　如表  UDP子選板節點

　　TOP協議建立連接，數據傳輸相對可靠，而UDP不建立連接，傳輸速度較快，所以當數據傳輸度和完整性要求較高時，應選用TCP協議；當數據傳輸速度要求較快而度要求不嚴格時，可選用UDP協議。
