日本東北大學電氣通信研究所與日立制作所利用自旋電子學技術和硅技術，試制成功了運算功能和非易失性內存功能一體化的集成電路。在嵌入MOS晶體管的硅芯片上，通過層疊基于自旋電子學技術的元件之一的磁性隧道結（Magnetic Tunnel Junction，MTJ）元件而實現。除能夠?qū)崿F(xiàn)硅芯片上運算區域與內存區域之間數據的高速傳送之外，還可實現集成電路的小型化。

　　另外，如果使用了MTJ元件，就可以實現非易失性內存，因此無需為保持存儲數據而一直通電，這樣就可將CPU待機狀態時耗電量減至零。集成電路的制作過程中，日立制作所負責制作硅芯片上的MOS晶體管，東北大學電氣通信研究所負責層疊MTJ元件。

　　此前基于CMOS邏輯的集成電路需要另外配備運算電路和內存電路，因此運算邏輯部分與內存部分之間的數據傳送會出現延遲，并且存在著由此引發的高耗電問題。另外，由于MOS晶體管本身不具有存儲功能，因此組合使用了MOS晶體管的內存電路，所以為保持存儲數據需要一直通電。此前一直存在著電路規模大和泄漏電流導致的待機耗電增加的問題。解決這些問題的方法包括，采用將運算邏輯部分和內存部分緊密配置在一起的“Logic in Memory Architecture”，同時把內存部分改為非易失性內存。

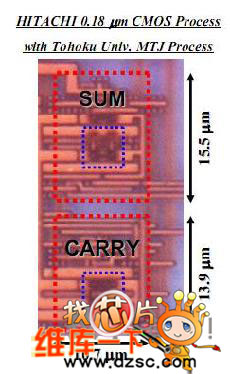

　　此次試制的芯片為全加器。由“SUM”和“CARRY”部分構成，芯片的面積方面，SUM部分為15.5μm×10.7μm，CARRY部分為13.9μm×10.7μm。CMOS邏輯部分采用日立制作所的0.18μm工藝制成。

　　此次成果已刊登在日本應用物理學會雜志“Applied Physics Express”的2008年8月22日電子版上。

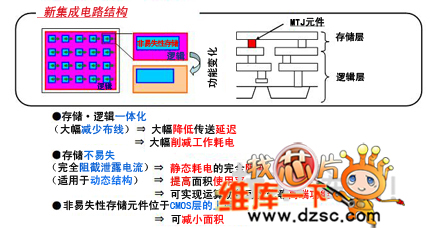

　　硅芯片上層疊MTJ的集成電路結構
