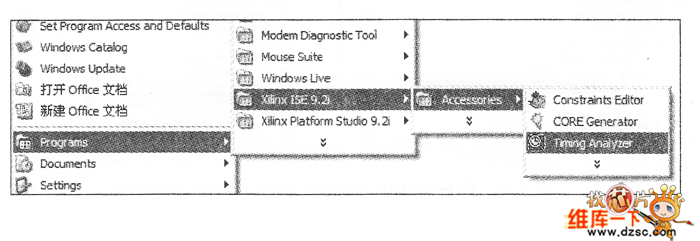

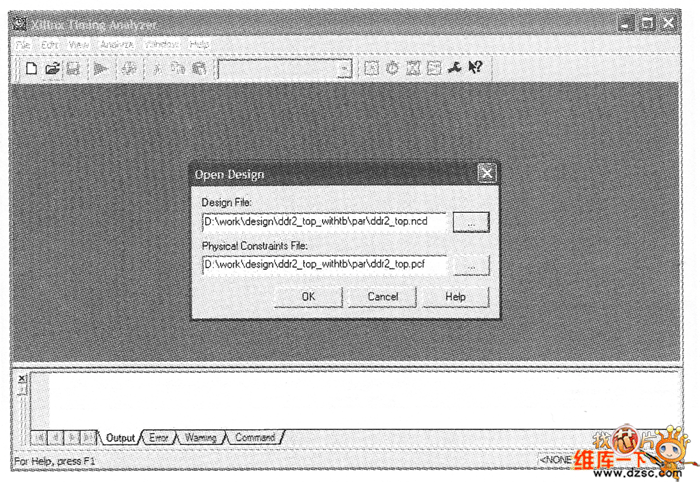

圖2 指定設計文件和約束文件

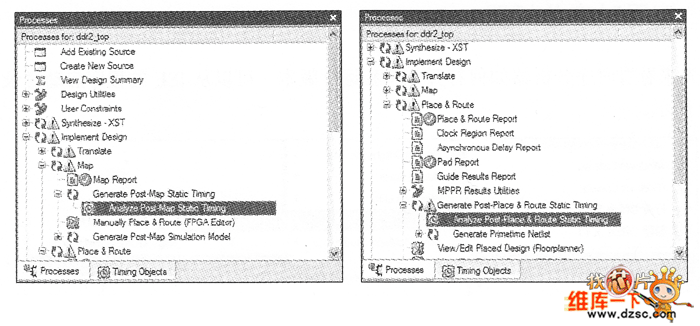

　　Post-Place＆Route時序是布局布線之后的時序分析結果，它為用戶提供了全面的時序信息．如果所有的約束都滿足了要求，就可以繼續運行Generate Programming File產生FPGA加載文件；如果有不滿足約束的路徑， 就要看看這些路徑的邏輯延時與布線延時的比例究竟是多少。如果布線延時比例超過60％，可以嘗試提高Pace＆Route的努力程度，或者嘗試使用Reentrant Route模式和Mu lti-pass Place＆Route模式重新做布局布線，Reentrant Route模式是指在當前布局布線的結果上繼續做進一步的布線努力：Mu lti-pass Place＆Route模式是指在MAP基礎上多個布局布線的版本，然后保留結果的版本．

　　如果這些努力仍然不能解決問題，或者邏輯延時的比例大于40％，就要通過修改設計，減少邏輯級數來解決．

　　接下來我們介紹工具中的的多個常用快捷圖標，圖標（Analwe Against Tmjng Constraints）是根據用戶設定的約束對設計做時序分析的快捷冬標：單擊它會讓時序分析器根擁現有約束分析設計。

　　圖標（Analyze Against Auto Generated Design Constraints）足讓時序分析器根據ISE 自動生成的約束對設計做分析．在沒有用戶約束或者約束不完備的清況下，用這個途徑可以對設計做一個很好的分析。使用這種方式分析時在UCF和PCF里的所有用戶約束都被忽略。時序分析器會出設計中所有時鐘的運行頻率，差情況下輸入管腳的建立和保持（setup＆hold）時間，輸出管腳的時時鐘到輸出（clock to output）時間， 以及所有時鐘路徑的延時。

　　圖標（Analyze Against User Specified Paths by Defining Endpoints）走讓時序分析器對用戶指定的路徑做詳細分析，用戶指定的路徑是通過指定路徑端點的方式來定義的，時序分析器會出差情況下所有用戶指定路徑的延時．使用這種方式分析時在UCF和PCP中的所有用戶約束都將被忽略，圖4是單擊圖標后彈出竹時序分析設置窗口，用戶可以從左邊資源目錄中找出要分析路徑的端點，然后添加到右邊起點和終點窗口里就完成了路徑設置，也可以用查找的方式找到又象后添加。

　　圖4：時序分析設置窗口
