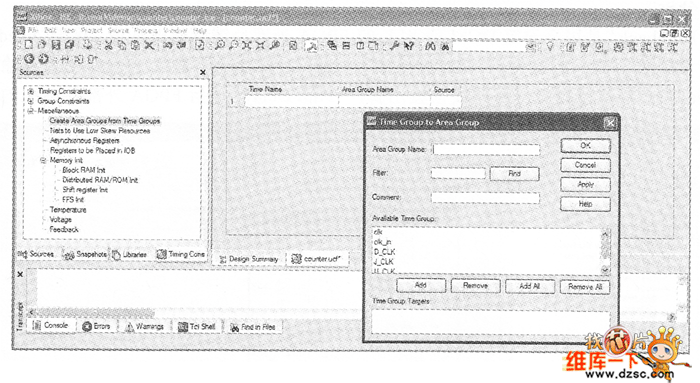

圖1 分組中的Miscellaneous約束的Block RAM參數設置

　　“Feedback”是用來設定DCM或PLL的FPGA外祁反饋延時的約束，雙擊“Feedback”后彈出設震對話框，如圖2所示．其中，“Input Pad Net”是指FPGA的反饋輸入腳，“output Pad Net”是指FPGA的反鎖輸出腳，“Path Delay”楚指FPGA外部反饋線的延時．

　　圖2 分組中的Miscellaneous約束的Feedback參數設置

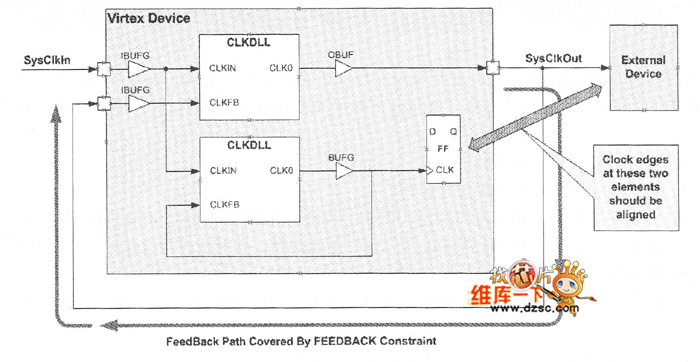

　　因?yàn)橥獠糠答仌?huì)讓FPGA下游器件的時鐘輸入腳與FPGA內部寄存器的時鐘輸入腳保持相位相同、因此通過“Feedback”設定的外部反饋線的延時大小就會形響工具對OFFSET IN和OFFSET OUT的分析，進而也會影響終的實現結果，如圖3所示．“Feedback”設定的值越準確，OFFSET IN和OFFSET OUT的分析結果就會越準確。

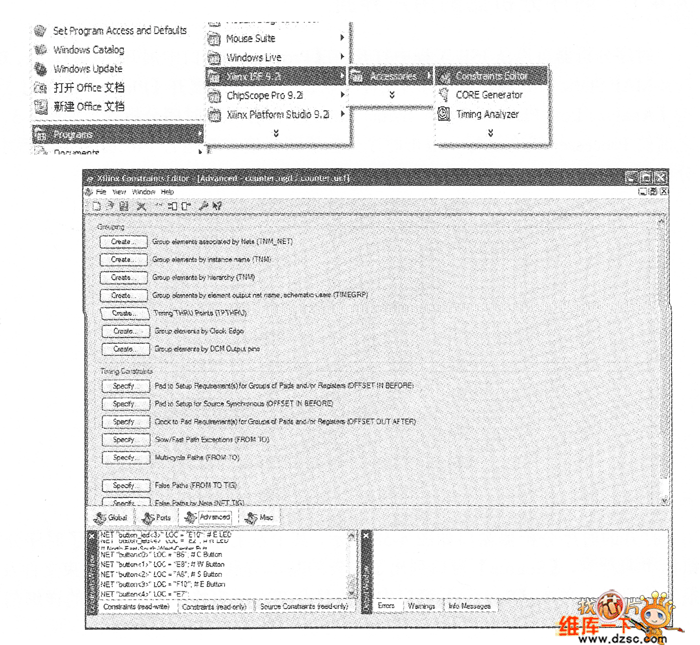

　　約束編輯器也而單獨運行版本，可以從ISE的程序啟動目錄下打開，如圖3所示。單獨版的外觀和界面有較大不同，但是基本功能都相同，這里不再贅述。
